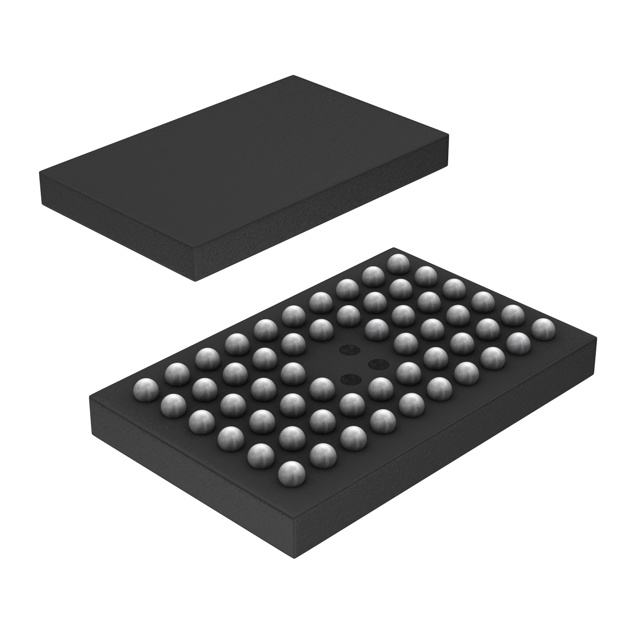

74AVCAH164245ZQLR

产品分类: 电平转换器
厂牌: TEXAS INSTRUMENTS
产品描述: Voltage Level 2.7ns 三态,非反相 2 8 1.4V 3.6V 400Mbps 双向 1.4V~3.6V 1.4V~3.6V BGA 贴片安装,黏合安装
供应商型号: 25E-74AVCAH164245ZQLR
供应商: 国内现货
标准整包数: 1
TEXAS INSTRUMENTS 电平转换器 74AVCAH164245ZQLR

74AVCAH164245ZQLR概述

    # SN74AVCAH164245 16-Bit Dual-Supply Bus Transceiver 技术手册解析

    产品简介


    SN74AVCAH164245 是一款高性能的 16 位双供电总线收发器,专为低电压环境下的双向数据传输设计。该器件支持可配置电压转换(Configurable Voltage Translation)和三态输出,能够满足 1.4V 至 3.6V 的宽泛电源电压范围。通过动态阻抗控制(Dynamic Output Control, DOC)电路,这款器件能有效减少噪声并提供稳定的输出性能。它广泛应用于需要高速、高可靠性数据通信的场景,如工业自动化、消费电子及通信设备等领域。
    主要功能:
    - 支持可配置的双电压轨设计,允许两个独立的电源输入。
    - 具备动态驱动能力,输出电流高达 ±24mA。
    - 提供完全可编程的双向数据传输模式。
    - 内置总线保持电路(Bus Hold),无需额外的上拉或下拉电阻。

    技术参数


    以下为 SN74AVCAH164245 的核心技术参数:
    | 参数名称 | 规格范围 | 单位 |
    |
    | 供电电压 VCCA/VCCB | 1.4V~3.6V
    | 输出电压 VO | 0V~VCCO | V |
    | 高电平输入电压 VIH | VCCA × 0.65 或 >1.7V
    | 低电平输入电压 VIL | VCCA × 0.35 或 <0.7V
    | 输入电流 IIB | ±2.5 | μA |
    | 最大功耗 | 40mW @ TA=25°C
    | 工作温度范围 | -40°C~+85°C
    特殊特性
    - 过压保护:允许输入/输出引脚承受高于供电电压的情况,确保系统稳定性。
    - 能量节约模式:支持部分掉电模式(Partial-Power-Down Mode)以降低功耗。
    - 静电防护等级:符合 JESD 22 标准,具有出色的 ESD 防护性能。

    产品特点和优势


    SN74AVCAH164245 在以下方面表现出色:
    1. 灵活性强:支持 1.5V、1.8V、2.5V 和 3.3V 多种电压节点间的无缝互连。
    2. 可靠性高:通过动态阻抗调整技术和优秀的 ESD 设计提升抗干扰能力。
    3. 易用性佳:集成的总线保持电路简化了外围设计,减少外部元件需求。
    4. 兼容性强:适用于多种逻辑接口标准,适合各种复杂的应用环境。

    应用案例和使用建议


    应用案例
    - 工业控制:用于 PLC(可编程逻辑控制器)中的信号处理模块。
    - 消费电子:作为平板电脑或智能手机屏幕显示芯片的数据桥接器。
    - 通信设备:适配于路由器、交换机等网络设备内的多协议数据传输接口。
    使用建议
    为了充分发挥 SN74AVCAH164245 的性能,在实际部署时需要注意以下几点:
    - 确保两个电源输入(VCCA 和 VCCB)均稳定且符合额定值。
    - 尽量避免同时连接过多负载,以免超出最大连续输出电流限制。
    - 定期检查并校准信号路径上的延迟时间(Propagation Delay Time),以维持最佳通讯质量。

    兼容性和支持


    SN74AVCAH164245 采用标准化封装形式(如 TSSOP、TVSOP 和 BGA),便于集成到现有 PCB 布局中。此外,德州仪器公司为其提供了详尽的技术文档和支持服务,包括但不限于产品规格书、应用指南及软件开发工具包等资源,帮助开发者快速掌握和应用该组件。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 输出无法进入高阻态 | 检查 OE 引脚是否正确连接至 VCCA 并外接合适大小的上拉电阻。 |
    | 数据传输速度异常 | 调整时钟频率以匹配器件的最大支持速率。 |
    | 设备过热 | 减少功耗负载或者改善散热条件。 |

    总结和推荐


    综上所述,SN74AVCAH164245 是一款集成了先进技术和高度可靠性的 16 位双供电总线收发器,非常适合现代电子产品对高效能和紧凑尺寸的需求。其强大的功能集合与广泛的适用范围使其成为众多高端应用场景的理想选择。我们强烈推荐此产品给所有需要高性能低电压数据传输解决方案的工程师和技术人员。

74AVCAH164245ZQLR参数

参数
输入信号类型 -
最小工作供电电压 1.4V
输出类型 三态,非反相
电压- VCCB 1.4V~3.6V
电压- VCCA 1.4V~3.6V
最大工作供电电压 3.6V
转换器类型 Voltage Level
传播延迟时间 2.7ns
输出信号类型 -
每个电路的通道数 8
数据速率 400Mbps
通道类型 双向
电路数量 2
7.1mm(Max)
4.6mm(Max)
650μm(Max)
通用封装 BGA
安装方式 贴片安装,黏合安装
应用等级 商用级
零件状态 停产
包装方式 散装,卷带包装
