首页  >  产品百科  >  74LVC2G132DCUTG4

74LVC2G132DCUTG4

产品分类: 逻辑门
厂牌: TEXAS INSTRUMENTS
产品描述: 6ns@ 5V,50pF 2 2 1.65V 5.5V 32mA 与非门 32mA VSSOP-8 贴片安装
供应商型号: 74LVC2G132DCUTG4
供应商: 国内现货
标准整包数: 1000

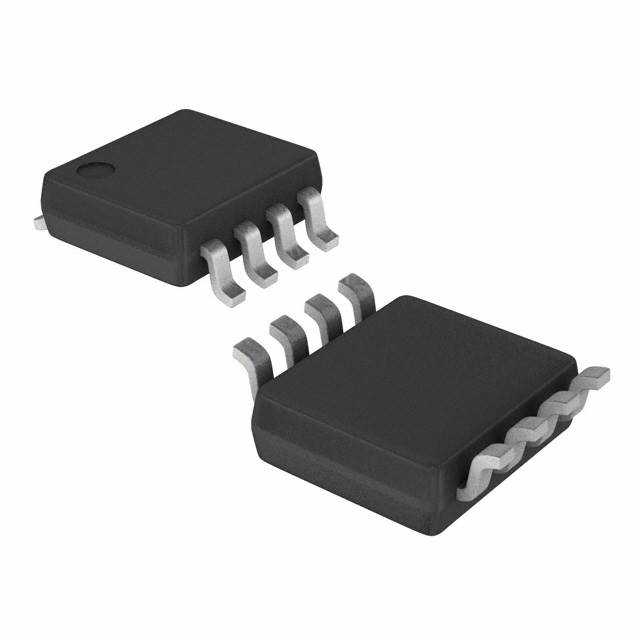

TEXAS INSTRUMENTS 逻辑门 74LVC2G132DCUTG4

74LVC2G132DCUTG4概述


    产品简介


    SN74LVC2G132是一款双通道2输入与非门(NAND gate)集成电路,带有施密特触发器输入。此芯片设计用于1.65V至5.5V的VCC操作,能够在宽泛的工作电压范围内实现可靠的逻辑运算。SN74LVC2G132芯片适用于各种需要逻辑运算的场合,如计算机、通信设备、消费电子产品等。

    技术参数


    - 工作电压范围:1.65V 至 5.5V
    - 输入电压范围:-0.5V 至 6.5V
    - 输出电压范围:-0.5V 至 6.5V
    - 最大传播延迟时间:在VCC=5V时为4.4ns
    - 低功耗:最大工作电流为10μA
    - 输出驱动能力:±24mA
    - 热阻抗:220°C/W(DCT)、227°C/W(DCU)、102°C/W(YZP)
    - 封装形式:SM8(DCT)、VSSOP(DCU)、DSBGA(YZP)

    产品特点和优势


    1. 宽泛的工作电压范围:允许在不同的供电系统中使用。
    2. 高可靠性:内置施密特触发器,确保输入信号的稳定处理。
    3. 低功耗设计:最大工作电流仅为10μA,适合电池供电设备。
    4. 出色的输出驱动能力:在3.3V时可提供高达±24mA的输出电流。
    5. 优秀的ESD保护:超过2000V的人体模型、200V的机器模型和1000V的带电装置模型保护。

    应用案例和使用建议


    应用案例:SN74LVC2G132广泛应用于计算机接口电路、通信设备中的信号调理和转换、以及各类消费电子产品中的逻辑运算模块。例如,在一个微控制器(MCU)项目中,可以使用SN74LVC2G132来扩展MCU的GPIO口,或者作为信号电平转换器,连接不同电压级别的设备。
    使用建议:在设计时,要确保所有未使用的输入引脚被正确接地或连接到电源。此外,对于高温环境的应用,应注意散热问题,以避免温度过高导致器件失效。如果需要长期使用,建议进行热设计优化,确保其可靠运行。

    兼容性和支持


    兼容性:SN74LVC2G132具有广泛的兼容性,能够与多种微处理器、逻辑门电路和其他逻辑集成电路协同工作。它还支持从5V到1.8V的电平转换,这使得它可以方便地集成到多电压平台的设计中。
    支持和维护:Texas Instruments提供了详尽的技术文档和支持服务。对于技术支持问题,可以通过官方网站获取详细的指南和技术支持信息。

    常见问题与解决方案


    1. 问题:工作电压超出推荐范围怎么办?
    - 解决方案:确保VCC电压保持在1.65V至5.5V之间。如果超出了这个范围,可能会导致器件损坏。
    2. 问题:输出信号不稳定怎么办?
    - 解决方案:检查输入信号是否符合要求,并确保接地良好。可以添加外部滤波器或RC网络来改善信号质量。
    3. 问题:在某些环境下温度过高怎么办?
    - 解决方案:设计时应考虑增加散热片或散热管,确保器件在正常温度范围内工作。

    总结和推荐


    SN74LVC2G132以其宽泛的工作电压范围、低功耗、出色的输出驱动能力和良好的ESD保护,使其成为许多应用的理想选择。无论是简单的逻辑运算还是复杂系统的信号调理,SN74LVC2G132都能胜任。考虑到其高性能和可靠性,强烈推荐在多个应用场景中使用这款产品。

74LVC2G132DCUTG4参数

参数
逻辑功能 与非门
最大工作供电电压 5.5V
施密特触发器输入 -
输出类型 -
低电平输出电流 32mA
高电平输出电流 32mA
输出数量 -
传播延迟时间 6ns@ 5V,50pF
最小工作供电电压 1.65V
逻辑系列 -
栅极数量 -
电路数量 2
输入数量 2
通用封装 VSSOP-8
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

74LVC2G132DCUTG4厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

74LVC2G132DCUTG4数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 逻辑门 TEXAS INSTRUMENTS 74LVC2G132DCUTG4 74LVC2G132DCUTG4数据手册

74LVC2G132DCUTG4封装设计

查看详情并下载
Symbol
Footprint
3D Model
