CY74FCT377CTSOC

产品分类: 触发器
厂牌: TEXAS INSTRUMENTS
产品描述: 正边沿 200μA 5.2ns@ 5V,50pF 非反相 非反相 1 4.75V 5.25V 64mA Standard 74FCT 单端 5pF 32mA SOIC-20 贴片安装 12.8mm*7.52mm*2.35mm
供应商型号: CY-CY74FCT377CTSOC
供应商: Avnet
标准整包数: 1
TEXAS INSTRUMENTS 触发器 CY74FCT377CTSOC

CY74FCT377CTSOC概述

    # Texas Instruments FCT377T 系列 8位寄存器产品技术手册解析

    产品简介


    基本介绍
    CY54FCT377T 和 CY74FCT377T 是由 Texas Instruments 提供的高性能 8位触发式 D型寄存器芯片,广泛应用于逻辑电路设计中。该系列芯片以卓越的信号完整性、快速切换速度及强大的噪声抑制能力著称,支持多种电源电压范围(如 4.5V 至 5.5V),使其适用于广泛的工业和消费电子产品中。
    主要功能
    1. 数据存储:具有8个触发式D型寄存器,每个寄存器可通过独立的数据输入(D)加载。
    2. 时钟控制:通过共同的时钟输入(CP)实现所有寄存器的同步加载操作。
    3. 电平转换:输出逻辑电平兼容于TTL和CMOS电路,支持宽范围的工作电压。
    4. 边沿触发机制:仅在时钟信号的上升沿时触发数据更新,确保操作的稳定性。
    应用领域
    - 微处理器系统中的地址和数据同步
    - 数据总线缓冲和扩展
    - 工业自动化设备中的信号调节
    - 数字信号处理单元的时序控制

    技术参数


    以下是 CY54FCT377T 和 CY74FCT377T 的关键技术规格:
    | 参数 | CY54FCT377T | CY74FCT377T |
    |
    | 输出高电平 (VOH) | 2.4V 至 3.3V | 2.4V 至 3.3V |
    | 输出低电平 (VOL) | 0.3V 至 0.55V | 0.3V 至 0.55V |
    | 最大电流 (IOH/IOL) | –12mA 至 –32mA / 32mA 至 64mA | –12mA 至 –32mA / 32mA 至 64mA |
    | 输入电容 (CI) | 5pF 至 10pF | 5pF 至 10pF |
    | 输出电容 (CO) | 9pF 至 12pF | 9pF 至 12pF |
    | 推荐工作温度范围 | -55°C 至 +125°C | -40°C 至 +85°C |
    其他特性包括:
    - 边沿速率控制电路,显著提升抗噪性能。
    - 支持部分断电模式运行(Partial-Power-Down Mode),通过 Ioff 功能防止回流电流损坏。
    - ESD保护等级符合 JESD 22标准,达到 2000V人体模型(A114-A)和 1000V带电设备模型(C101)。

    产品特点和优势


    独特功能
    1. 高性能触发机制:采用完全边缘触发设计,能够精确捕捉时钟信号的上升沿,确保数据传输的可靠性。
    2. 增强抗噪能力:边沿速率控制电路有效减少电磁干扰对系统的影响。
    3. 灵活的电压兼容性:支持多种工作电压范围,兼容 TTL 和 CMOS 输入/输出逻辑电平。
    市场竞争力
    - 提供更高的性价比,特别适合大规模生产的低成本需求。
    - 广泛兼容性使其易于集成到现有系统中,简化开发流程。
    - 在极端温度条件下的稳定表现,使其在恶劣环境下仍可可靠运行。

    应用案例和使用建议


    应用案例
    1. 数据同步:用于微处理器和外围设备之间的地址和数据同步。
    2. 总线缓冲:在复杂的多处理器环境中充当高效缓冲器,提高通信效率。
    使用建议
    - 在高频率应用中,建议使用外部去耦电容器以进一步减少噪声干扰。
    - 针对极端环境条件(如高温或低温),需确保封装材料的热膨胀系数匹配。

    兼容性和支持


    兼容性
    CY54FCT377T 和 CY74FCT377T 可无缝集成至 FCT 和 F系列逻辑器件中,无需修改现有电路设计即可完成升级换代。
    厂商支持
    Texas Instruments 提供详尽的技术文档和支持服务,涵盖样品获取、设计咨询及售后维护。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 数据输出异常 | 检查时钟信号是否正确连接并满足 setup 和 hold 时间要求。 |
    | 高温条件下性能下降 | 确保工作电压在推荐范围内,并优化散热设计。 |
    | 回流电流导致器件损坏 | 启用 Ioff 功能以避免回流电流影响。 |

    总结和推荐


    综合评估
    CY54FCT377T 和 CY74FCT377T 系列产品凭借其高性能、高可靠性以及广泛的适用性,在逻辑电路设计中表现出色。尤其是其在部分断电模式下良好的表现,使其成为复杂系统中的理想选择。
    推荐使用
    鉴于其卓越的抗噪能力、优异的性价比及广泛的兼容性,我们强烈推荐将此系列产品应用于需要高精度数据存储和信号同步的场景中。无论是工业自动化还是消费电子领域,其稳定的性能和便捷的集成方式都值得信赖。
    最终评分:★★★★★(满分5星)

CY74FCT377CTSOC参数

参数
最小工作供电电压 4.75V
输入电容 5pF
输入类型 单端
最大工作供电电压 5.25V
元件数量 1
触发器类型 正边沿
输出类型 非反相
时钟频率 -
传播延迟时间 5.2ns@ 5V,50pF
极性 非反相
高电平输出电流 32mA
逻辑系列 74FCT
Iq-静态电流 200μA
低电平输出电流 64mA
逻辑功能 Standard
长*宽*高 12.8mm*7.52mm*2.35mm

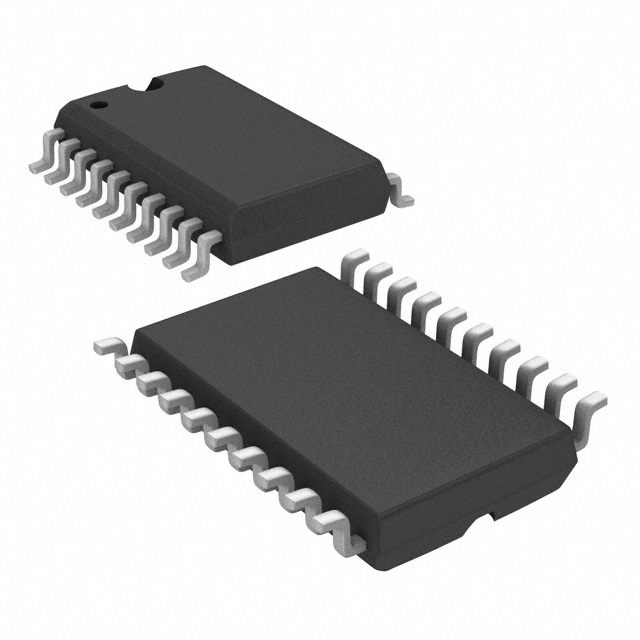

通用封装 SOIC-20
安装方式 贴片安装
包装方式 管装

CY74FCT377CTSOC厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

CY74FCT377CTSOC数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 触发器 TEXAS INSTRUMENTS CY74FCT377CTSOC CY74FCT377CTSOC数据手册

CY74FCT377CTSOC封装设计

查看详情并下载
Symbol
Footprint
3D Model
