74ALVTH32374ZKER

产品分类: 触发器
厂牌: TEXAS INSTRUMENTS
产品描述: 正边沿 100μA 3.2ns@ 3.3V,50pF 非反相 三态,非反相 4 2.5V 3.6V 24mA,64mA Standard ALVT 单端 3.5pF 8mA,32mA 250MHz BGA 贴片安装,黏合安装 13.5mm*5.5mm*850μm
供应商型号: 74ALVTH32374ZKER
供应商: 国内现货
标准整包数: 10
TEXAS INSTRUMENTS 触发器 74ALVTH32374ZKER

74ALVTH32374ZKER概述


    产品简介


    SN54ALVTH32374, SN74ALVTH32374
    这些器件是带有三态输出的32位边沿触发D型触发器,设计用于2.5V或3.3V供电电压,但具备与5V系统环境进行TTL接口的能力。它们特别适合用于实现缓冲寄存器、I/O端口、双向总线驱动器和工作寄存器。

    技术参数


    电气特性
    | 参数 | 测试条件 | SN54ALVTH32374 | SN74ALVTH32374 |
    ||
    | 输出高电平电压(VOH) | VCC = 2.3V, IOH = -6mA | 1.8V | 1.8V |
    | 输出低电平电压(VOL) | VCC = 2.3V, IOL = 8mA | 0.4V | 0.5V |
    | 输入低电平电压(VIL) 0.7V | 0.7V |
    | 输入高电平电压(VIH) 1.7V | 2.0V |
    | 输出电流(IOL) | IOL = 18mA | 8mA | 128mA |
    | 输出电流(IOH) | IOH = -6mA | -48mA | -64mA |
    工作条件
    | 参数 | 温度范围(℃) | SN54ALVTH32374 | SN74ALVTH32374 |
    ||
    | 操作温度(TA) -55°C ~ 125°C | -40°C ~ 85°C |
    | 电源电压(VCC) | 2.5V ± 0.2V | 2.3V ~ 2.7V | 2.3V ~ 2.7V |
    | 电源电压(VCC) | 3.3V ± 0.3V | 3.0V ~ 3.6V | 3.0V ~ 3.6V |

    产品特点和优势


    - 宽工作电压范围:支持2.5V至3.3V的供电电压,并且能够与5V系统环境进行TTL接口。
    - 强驱动能力:最大输出电流为±32mA,可以轻松驱动总线线路而无需接口或上拉组件。
    - 高抗干扰能力:具有超过2000V的人体模型静电放电保护。
    - 混合信号操作支持:可在5V输入和输出电压下正常工作。
    - 内置总线保持电路:可以防止数据总线浮动。
    - 热插拔支持:具有Ioff和电源开启三态支持,防止电源损坏。


    应用案例和使用建议


    应用场景
    这些器件适用于各种需要高速、稳定信号处理的应用,例如:
    - 作为缓冲寄存器,存储临时数据。
    - 实现I/O端口,连接外部设备。
    - 用作双向总线驱动器,支持多设备的数据传输。
    使用建议
    - 确保所有未使用的控制输入均保持在VCC或GND状态。
    - 在使用时,注意控制输出使能引脚(OE),确保在不使用时将输出置于高阻抗状态。
    - 考虑到设备的热插拔支持特性,建议在系统设计时预留足够的空间以方便热插拔操作。

    兼容性和支持


    这些器件支持2.5V和3.3V供电电压,与多种不同类型的电路板和设备兼容。厂商提供了详尽的技术支持和维护服务,以确保用户能够在整个生命周期内得到充分的支持。

    常见问题与解决方案


    常见问题
    1. 输出处于高阻抗状态
    - 解决方案:确保OE引脚正确接地或接VCC。

    2. 设备过热
    - 解决方案:检查散热措施,确保设备周围有足够的空气流通。

    总结和推荐


    总体来看,SN54ALVTH32374 和 SN74ALVTH32374 是一款高性能的电子元器件,其强大的驱动能力和广泛的适用性使其在各种复杂应用中表现出色。此外,其卓越的抗干扰能力和热插拔支持使其成为系统设计的理想选择。因此,我强烈推荐使用这些器件。

74ALVTH32374ZKER参数

参数
输入电容 3.5pF
低电平输出电流 24mA,64mA
逻辑功能 Standard
Iq-静态电流 100μA
输出类型 三态,非反相
输入类型 单端
时钟频率 250MHz
极性 非反相
高电平输出电流 8mA,32mA
逻辑系列 ALVT
传播延迟时间 3.2ns@ 3.3V,50pF
最大工作供电电压 3.6V
触发器类型 正边沿
元件数量 4
最小工作供电电压 2.5V
长*宽*高 13.5mm*5.5mm*850μm

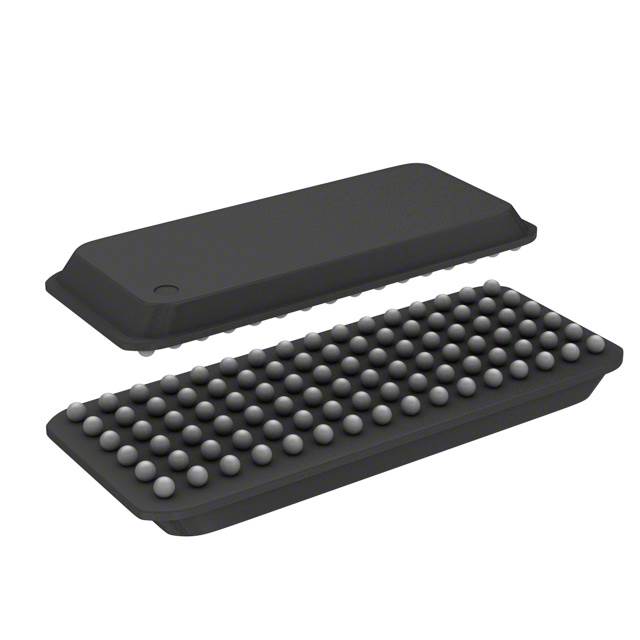

通用封装 BGA
安装方式 贴片安装,黏合安装
应用等级 商用级
零件状态 停产
包装方式 卷带包装

74ALVTH32374ZKER厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

74ALVTH32374ZKER数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 触发器 TEXAS INSTRUMENTS 74ALVTH32374ZKER 74ALVTH32374ZKER数据手册

74ALVTH32374ZKER封装设计

查看详情并下载
Symbol
Footprint
3D Model
