74AC11244PW

厂牌: TEXAS INSTRUMENTS
产品描述: 8μA 非反相 三态 8 8 2 4 3V 5.5V 24mA Buffer,Non-Inverting 24mA TSSOP-24 贴片安装
供应商型号: 74AC11244PW
供应商: 国内现货
标准整包数: 1000

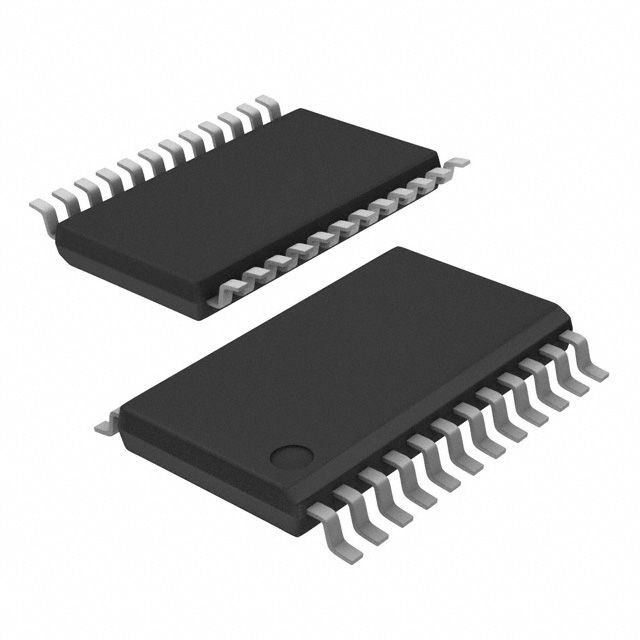

TEXAS INSTRUMENTS 缓冲器/驱动器/收发器 74AC11244PW

74AC11244PW概述

    74AC11244 OCTAL BUFFER/DRIVER 技术手册概述

    1. 产品简介


    74AC11244 是一款八位三态输出缓冲器/驱动器,专为提高3态内存地址驱动器、时钟驱动器以及总线导向接收器和发送器的性能和密度而设计。它可以在两个4位缓冲器或一个8位缓冲器之间灵活切换,具有低电平有效的输出使能(OE)输入。当OE为低电平时,该设备将非反相数据从A输入传递到Y输出;当OE为高电平时,输出处于高阻抗状态。

    2. 技术参数


    - 工作电压范围: 3V至5.5V
    - 输入电压范围: -0.5V至VCC+0.5V
    - 输出电压范围: -0.5V至VCC+0.5V
    - 最大钳位电流: 输入钳位电流±20mA,输出钳位电流±50mA
    - 连续输出电流: ±50mA
    - 连续电流通过VCC或GND: ±200mA
    - 推荐工作温度范围: -40°C至85°C

    3. 产品特点和优势


    - 高性能: 基于EPIC (Enhanced-Performance Implanted CMOS) 1-μm工艺。
    - 三态输出: 支持驱动总线线路或缓冲存储器地址寄存器。
    - 流线型架构: 优化PCB布局,提高设计灵活性。
    - 中心引脚VCC和GND配置: 最小化高速切换噪声。
    - 大电流抗闩锁能力: 在125°C条件下,典型大电流抗闩锁能力达到500mA。
    - 多种封装选项: 包括塑料小外形(DW)、压缩小外形(DB)、薄压缩小外形(PW)和标准塑料DIPs(NT)。

    4. 应用案例和使用建议


    - 应用场景: 该芯片常用于内存地址驱动器、时钟驱动器及总线导向接收器和发送器的设计中。
    - 使用建议: 确保在电源启动或关闭期间OE与VCC通过上拉电阻相连,以确保高阻抗状态。电阻值应根据驱动器的电流吸收能力来确定最小值。

    5. 兼容性和支持


    - 兼容性: 适用于需要八位三态输出的应用场合,如PCB设计、内存管理等。
    - 技术支持: 提供完整的技术文档和支持服务,确保用户在使用过程中获得最佳体验。

    6. 常见问题与解决方案


    - 问题1: 输出信号不稳定。解决办法: 检查输入信号是否正确,确认OE引脚是否连接正确。
    - 问题2: 工作温度超出推荐范围。解决办法: 确认系统散热措施是否得当,避免过热损坏芯片。

    7. 总结和推荐


    74AC11244 是一款高性能、多功能且广泛应用的八位三态输出缓冲器/驱动器。它的独特优势在于能够提供高可靠性、高集成度以及多种封装选择,非常适合用于复杂电子系统的开发。总体而言,强烈推荐在相关项目中使用此芯片。

74AC11244PW参数

参数
最小工作供电电压 3V
极性 非反相
Iq-静态电流 8μA
输出数量 8
输出类型 三态
每元件位数 4
输入类型 -
低电平输出电流 24mA
元件数量 2
逻辑功能 Buffer,Non-Inverting
高电平输出电流 24mA
最大工作供电电压 5.5V
输入数量 8
7.9mm(Max)
4.5mm(Max)
1.05mm(Max)
通用封装 TSSOP-24
安装方式 贴片安装
零件状态 在售
包装方式 散装,管装

74AC11244PW厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

74AC11244PW数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 缓冲器/驱动器/收发器 TEXAS INSTRUMENTS 74AC11244PW 74AC11244PW数据手册

74AC11244PW封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 17.2044
2000+ ¥ 16.767
3000+ ¥ 16.3296
库存: 5000
起订量: 1000 增量: 60
交货地:
最小起订量为:1000
合计: ¥ 17204.4
