HD3SS3212IRKSR

产品分类: 其他接口芯片
厂牌: TEXAS INSTRUMENTS
产品描述: High Speed Differential Switch 2:1/1:2 MUX/DEMUX USB 3.1 3.3V T/R 20-Pin VQFN EP
供应商型号: 26M-HD3SS3212IRKSR
供应商: 云汉优选
标准整包数: 1
TEXAS INSTRUMENTS 其他接口芯片 HD3SS3212IRKSR

HD3SS3212IRKSR概述


    产品简介


    产品名称:HD3SS3212 和 HD3SS3212I
    产品类型:双通道差分开关(2:1/1:2 USB3.1 信号多路复用器/解复用器)
    主要功能:
    - 支持USB Type-C™生态系统中的USB 3.1 Gen 1 和 Gen 2 数据速率
    - 与MIPI DSI/CSI、FPDLink III、LVDS 和 PCIE Gen II、III 兼容
    - 最高操作频率可达10 Gbps
    - 宽带宽超过8 GHz(-3 dB)
    - 卓越的动态特性
    - 单电源电压VCC为3.3 V
    - 可在0°C至70°C范围内运行(HD3SS3212RKS)
    - 可在-40°C至85°C范围内运行(HD3SS3212IRKS)
    应用领域:
    - USB Type-C™ 生态系统
    - 桌面和笔记本电脑
    - 服务器/存储区域网络
    - PCI Express 背板
    - 共享I/O端口
    - FPDLink II 和 FPDLink III 开关

    技术参数


    | 参数 | 值 |

    | 支持数据率 | 10 Gbps |
    | 工作温度范围 | HD3SS3212RKS: 0°C至70°C
    HD3SS3212IRKS: -40°C至85°C |
    | 输入电压范围 | 2.7 V 至 3.6 V |
    | 输出阻抗 | < 8 Ω |
    | 开启时间 | 0.5 μs |
    | 关闭时间 | 0.5 μs |
    | 插入损耗 | -1.6 dB(5 GHz时) |
    | 回波损耗 | -12 dB(5 GHz时) |
    | 隔离度 | -19 dB(5 GHz时) |
    | 跨接损耗 | -32 dB(5 GHz时) |

    产品特点和优势


    独特功能:
    - 支持多种高速接口协议,如USB 3.1 Gen 1 和 Gen 2
    - 高达10 Gbps的数据传输速率
    - 极宽的-3 dB带宽,超过8 GHz
    - 出色的动态特性,包括低插入损耗、高隔离度和低跨接损耗
    优势:
    - 适用于高速信号路由,特别适合需要精确信号传输的应用
    - 低功耗,正常工作时仅消耗<2 mW,待机模式下消耗<20 µW
    - 灵活的供电范围,支持3.3 V电源电压
    - 高可靠性,可在广泛的工业和商业温度范围内稳定工作

    应用案例和使用建议


    应用案例:
    - USB Type-C™ 连接器与多个设备之间的信号路由
    - 服务器和存储区域网络中的数据交换
    使用建议:
    - 确保正确连接电源和接地线,以确保良好的电气特性
    - 在布线设计中注意减小EMI干扰,提高信号完整性
    - 使用高精度的电阻和电容组件,确保准确的控制信号

    兼容性和支持


    兼容性:
    - 支持与各种高速数据协议的兼容,如MIPI DSI/CSI、FPDLink III、LVDS 和 PCIE Gen II、III
    支持和服务:
    - 提供详尽的技术文档和数据手册
    - 客户支持团队提供快速响应和技术支持

    常见问题与解决方案


    常见问题:
    1. 信号质量不佳
    - 解决方案:检查电路板上的接地线和电源线连接是否稳固,确保信号完整性和EMI干扰最小化。
    2. 功耗过高
    - 解决方案:确认OEn引脚设置正确,当不需要切换时应将其拉高进入待机模式。
    3. 过热问题
    - 解决方案:根据热管理指南,合理布局散热片和散热器,以避免过热现象。

    总结和推荐


    总结:
    HD3SS3212是一款高性能的双通道差分开关,具有广泛的应用前景。其卓越的高速性能、低功耗和高可靠性使其成为各类高速数据传输系统的理想选择。
    推荐:
    我们强烈推荐使用HD3SS3212,特别是在需要高速数据传输和高信号完整性的应用中。凭借其出色的性能和可靠的支持服务,这款产品将成为众多工程师的首选。

HD3SS3212IRKSR参数

参数
4.6mm(Max)
2.6mm(Max)
1mm(Max)

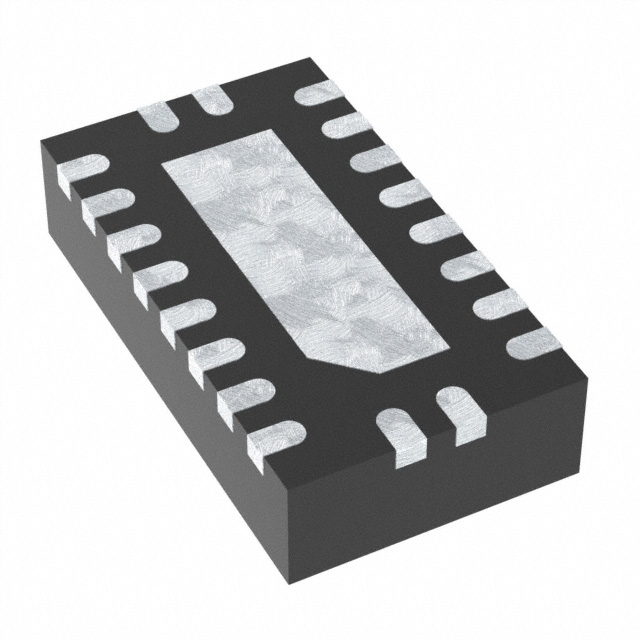

通用封装 VQFN-20
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

HD3SS3212IRKSR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

HD3SS3212IRKSR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 其他接口芯片 TEXAS INSTRUMENTS HD3SS3212IRKSR HD3SS3212IRKSR数据手册

HD3SS3212IRKSR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 3.0584
10+ ¥ 2.7736
50+ ¥ 2.5416
100+ ¥ 2.4206
500+ ¥ 2.3053
1000+ ¥ 2.1789
库存: 4418
起订量: 1 增量: 3000
交货地:
最小起订量为:1
合计: ¥ 3.05
