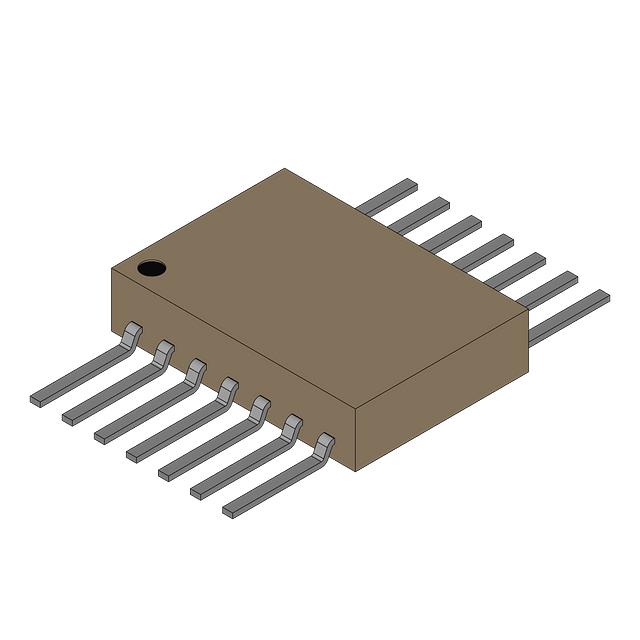

JM38510/65101BDA

产品分类: 逻辑门
厂牌: TEXAS INSTRUMENTS
产品描述: 115ns CMOS 1 2 4 2V 6V 5.2mA 2-INPUT NOR,NOR HC -5.2mA CFP-14 贴片安装 9.21mm*6.29mm*1.59mm
供应商型号: JM38510/65101BDA
供应商: 云汉优选
标准整包数: 1
TEXAS INSTRUMENTS 逻辑门 JM38510/65101BDA

JM38510/65101BDA概述


    产品简介


    SN54HC02, SN74HC02 — 四路两输入正向NOR门
    SN54HC02 和 SN74HC02 是德州仪器(TI)生产的四路两输入正向NOR门逻辑集成电路。这些集成电路广泛应用于数字电路设计中,适用于各种工业、商业和消费电子设备。该系列产品采用CMOS技术制造,具备低功耗、高集成度的特点,能够有效地执行布尔函数 Y = A + B 或 Y = A • B。

    技术参数


    | 参数 | 值 |

    | 工作电压范围 | 2 V 至 6 V |
    | 最大输出电流 | ±25 mA |
    | 最大输入电流 | ±100 nA |
    | 最大工作温度 | -55°C 至 125°C |
    | 最大存储温度 | -65°C 至 150°C |
    | 输出负载能力 | 至少10个LSTTL负载 |
    | 典型传播延迟时间 | 8 ns |
    | 最小输入高电平电压 | 1.5 V @ 2 V VCC |
    | 最大输入低电平电压 | 0.5 V @ 2 V VCC |

    产品特点和优势


    独特功能和优势:
    - 低功耗: 最大功耗仅为20 μA,适用于便携式和电池供电设备。
    - 宽电压范围: 可以在2 V至6 V的电压范围内正常工作,适应多种电源需求。
    - 高速性能: 典型传播延迟时间为8 ns,适合需要快速响应的应用。
    - 高可靠性: 在-55°C至125°C的温度范围内均能稳定工作,确保在各种环境下可靠运行。
    - 小封装: 提供多种封装形式,方便集成到不同的电路板设计中。

    应用案例和使用建议


    实际应用场景:
    - 数字信号处理: 用于数字电路中的信号处理和逻辑运算。
    - 工业自动化: 作为工业控制系统的逻辑部件,实现精确控制。
    - 汽车电子: 在车载电子系统中,用于实现简单的逻辑控制功能。
    使用建议:
    - 电源管理: 确保电源电压在规定范围内,以避免因电压过高或过低导致的功能失效。
    - 散热管理: 尽管这些器件具有较高的温度范围,但在高功率运行时仍需注意散热,以防过热。
    - 信号完整性: 在高速应用中,应注意信号线的长度和走线布局,以减少信号干扰和反射。

    兼容性和支持


    兼容性:
    - SN54HC02 和 SN74HC02 与大部分标准CMOS和TTL逻辑器件兼容,可以在多种电路设计中直接替换。
    - 同时提供多种封装选项,如PDIP、SOIC、TSSOP等,便于不同电路板的设计需求。
    支持和服务:
    - 德州仪器提供详尽的技术文档和支持服务,包括用户手册、应用指南和技术支持团队,帮助用户解决实际应用中的问题。

    常见问题与解决方案


    常见问题及解决方案:
    1. 功耗过高:
    - 问题: 电路中功耗过大。
    - 解决方法: 检查电路连接,确保所有未使用的输入引脚接地或接电源。确认输入信号符合电气特性要求。
    2. 工作不稳定:
    - 问题: 设备在某些情况下无法正常工作。
    - 解决方法: 检查电源电压是否在规定范围内,同时检查输入信号是否满足逻辑门的输入电平要求。
    3. 信号延迟过大:
    - 问题: 输出信号延迟过大,影响整体系统性能。
    - 解决方法: 检查电路板布局和信号走线,尽量缩短关键信号线的长度,以减少信号延迟。

    总结和推荐


    总结与推荐:
    SN54HC02 和 SN74HC02 是一款高可靠性的四路两输入正向NOR门集成电路,具备广泛的电压范围、低功耗和高稳定性等特点。它适用于各种数字电路设计,尤其在对功耗和温度范围有严格要求的应用中表现优异。鉴于其高性能和多样化的封装选项,强烈推荐在设计数字控制系统时考虑选用这款产品。

JM38510/65101BDA参数

参数
传播延迟时间 115ns
最小工作供电电压 2V
输入数量 2
电路数量 -
最大工作供电电压 6V
输出数量 1
栅极数量 4
逻辑功能 2-INPUT NOR,NOR
逻辑系列 HC
低电平输出电流 5.2mA
输出类型 CMOS
高电平输出电流 -5.2mA
施密特触发器输入 -
长*宽*高 9.21mm*6.29mm*1.59mm
通用封装 CFP-14
安装方式 贴片安装
应用等级 军用级
包装方式 散装
