JM38510/65602BRA

产品分类: 触发器
厂牌: TEXAS INSTRUMENTS
产品描述: 正边沿 8μA 31ns@ 6V,50pF 非反相 三态,非反相 1 2V 6V 7.8mA Standard HC 3pF 7.8mA 70MHz CDIP-20 通孔安装
供应商型号: JM38510/65602BRA
供应商: 国内现货
标准整包数: 1

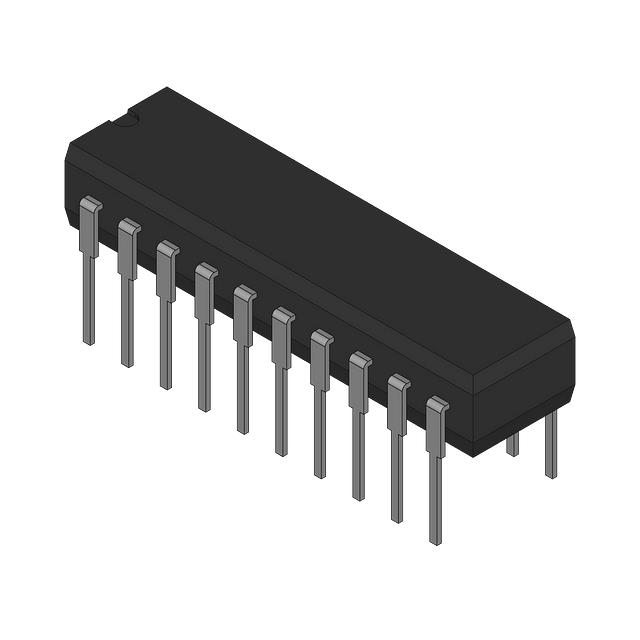

TEXAS INSTRUMENTS 触发器 JM38510/65602BRA

JM38510/65602BRA概述

    SNx4HC374 Octal Edge-Triggered D-Type Flip-Flops With 3-State Outputs

    1. 产品简介


    SNx4HC374是一款八位边沿触发D型触发器,具有三态输出功能。这类触发器设计用于驱动高电容或低阻抗负载,特别适用于实现缓冲寄存器、输入输出端口、双向总线驱动器和工作寄存器等功能。该产品包含八个独立的触发器单元,支持并行访问。

    2. 技术参数


    - 电压范围: 2V至6V
    - 高电流三态输出: 可驱动高达15个LSTTL负载
    - 输出电流: 最大±6mA(5V条件下)
    - 电源电流: 最大80 µA(当IO=0时)
    - 输出电压: 0V至VCC
    - 输入电压: 0V至VCC
    - 输入电流: 最大1 µA
    - 传播延迟时间: 14ns(典型值)
    - 工作温度范围: -55°C至125°C(TA=25°C条件下的典型值)

    3. 产品特点和优势


    - 宽电压范围: 2V至6V,适应多种电源需求
    - 高驱动能力: 可驱动多达15个LSTTL负载,适用于各种复杂系统
    - 低功耗: 最大80 µA电源电流,适合电池供电设备
    - 高速性能: 传播延迟时间仅为14ns,适合高速数据传输
    - 可靠设计: 输出钳位电流和输入钳位电流均达到±20 mA,确保系统稳定性

    4. 应用案例和使用建议


    SNx4HC374广泛应用于嵌入式系统、计算机外围设备、通信接口等领域。例如,在需要大量数据存储和处理的应用中,如数据采集卡、传感器读取模块等。建议在使用时注意:
    - 确保所有未使用的输入端通过拉高或拉低电阻连接,避免输入端浮空。
    - 使用多层板时,合理布置电源旁路电容,以减少电源噪声对电路的影响。
    - 在实际部署前进行详细的设计仿真,以验证系统整体的可靠性。

    5. 兼容性和支持


    SNx4HC374支持多种封装形式,包括SOIC、SSOP、PDIP、SO、TSSOP等。这使得该产品能够轻松集成到不同类型的电路板设计中。德州仪器提供了详尽的技术文档和支持资源,包括开发工具、软件和论坛支持,确保用户能够快速解决遇到的问题。

    6. 常见问题与解决方案


    - 问题: 遇到输出不稳定的情况。
    - 解决方法: 检查所有输入端是否正确接地或接VCC,并确认旁路电容是否正确安装。
    - 问题: 系统响应速度慢。
    - 解决方法: 调整电路布局,优化信号路径长度,减少寄生效应。
    - 问题: 功耗过高。
    - 解决方法: 使用更低的电源电压,检查是否有不必要的加载和冗余逻辑。

    7. 总结和推荐


    SNx4HC374是一款高性能、高可靠性的D型触发器,具备广泛的适用性和强大的功能。它不仅适用于嵌入式系统的各类应用场景,还提供了良好的可扩展性和易用性。德州仪器的支持和文档使其成为一款值得信赖的选择。综上所述,强烈推荐使用该产品。

JM38510/65602BRA参数

参数
输入类型 -
时钟频率 70MHz
逻辑系列 HC
最大工作供电电压 6V
高电平输出电流 7.8mA
触发器类型 正边沿
元件数量 1
最小工作供电电压 2V
输入电容 3pF
Iq-静态电流 8μA
输出类型 三态,非反相
传播延迟时间 31ns@ 6V,50pF
低电平输出电流 7.8mA
逻辑功能 Standard
极性 非反相
26.92mm(Max)
7.62mm(Max)
3.56mm(Max)
通用封装 CDIP-20
安装方式 通孔安装
应用等级 军用级
包装方式 散装,管装

JM38510/65602BRA厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

JM38510/65602BRA数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 触发器 TEXAS INSTRUMENTS JM38510/65602BRA JM38510/65602BRA数据手册

JM38510/65602BRA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 239.449
3000+ ¥ 233.6088
6000+ ¥ 225.8218
库存: 6638
起订量: 1000 增量: 0
交货地:
最小起订量为:1000
合计: ¥ 239449
