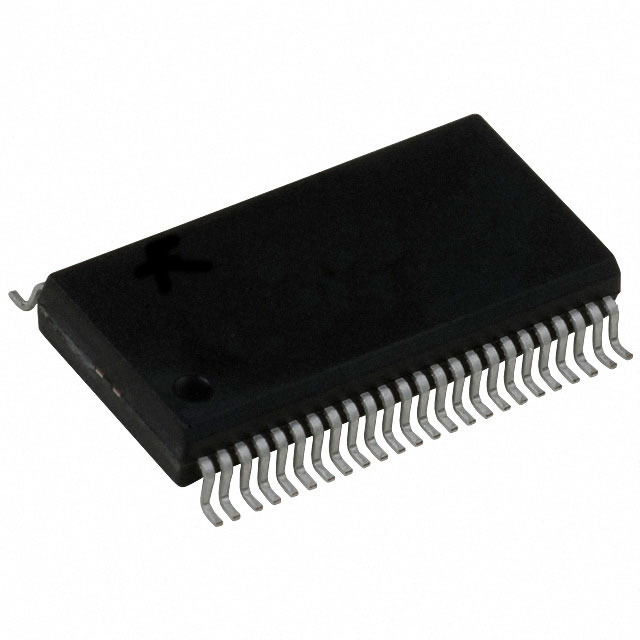

CALVC164245IDGGREP

产品分类: 电平转换器
厂牌: TEXAS INSTRUMENTS
产品描述: Voltage Level 5.8ns@ 3.3V @ 5V 三态,非反相 2 8 2.3V,3V 3.6V,3.65.5 300Mbps 双向 3V~5.5V 2.3V~3.6V TSSOP-48 贴片安装,黏合安装
供应商型号: CALVC164245IDGGREP
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS 电平转换器 CALVC164245IDGGREP

CALVC164245IDGGREP概述

    SN74ALVC164245-EP:16位双向电压电平转换器技术手册解析

    一、产品简介


    SN74ALVC164245-EP是一款具有三态输出功能的双向电压电平转换器。它的主要功能是实现2.5V至3.3V或3.3V至5V之间信号的双向电平转换,非常适合于需要在不同电压等级间进行数据通信的应用场合。这款芯片属于德州仪器(Texas Instruments)的Widebus™系列,提供极高的数据传输速度和可靠性。

    二、技术参数


    - 工作电压范围:
    - A端口:VCCA = 2.3 V 至 3.6 V
    - B端口:VCCB = 3 V 至 5.5 V
    - 逻辑输入电压范围:
    - VCCB = 3 V 至 3.6 V时:VIH > 2 V
    - VCCB = 4.5 V 至 5.5 V时:VIH > 0.8 V
    - VCCB = 3 V 至 3.6 V时:VIL < 0.7 V
    - VCCB = 4.5 V 至 5.5 V时:VIL < 0.8 V
    - 驱动能力:±24 mA 输出电流
    - 最大传播延迟时间:5.8 ns (3.3 V)
    - 工作温度范围:标准版本(-40°C 至 85°C),扩展版本(-55°C 至 125°C)
    - 封装选项:SSOP – DL, TSSOP – DGG, VFBGA – GQL, VFBGA – ZQL

    三、产品特点和优势


    1. 宽泛的工作电压范围:支持2.5V至5.5V的电压转换,适用于多种电压等级下的应用。
    2. 高速传输:最大传播延迟时间为5.8ns,能够实现高效的数据传输。
    3. 增强型制造保障:通过增强型减量制造源支持和产品质量变更通知,确保长期稳定供应。
    4. 可靠性能:经受严格测试,包括加速应力测试(HAST)、温度循环测试等,符合JEDEC标准。
    5. 高可靠性设计:提供全面的保护措施,如输出钳位电流限制和内部无连接点保护。

    四、应用案例和使用建议


    应用案例:
    - 高速数据总线转换:用于连接两个电压域间的系统数据总线,如微控制器到外部存储器的连接。
    - 工业控制和通信设备:可用于工业自动化控制系统中,确保数据在不同电源环境下可靠传输。
    使用建议:
    1. 在连接不同电压域时,确保每个端口的电压范围一致,避免电压冲突。
    2. 使用适当的上拉电阻来保证输出使能信号OE在上电期间的正确状态。
    3. 按照推荐的上电顺序操作,以避免电源电流过载和数据总线争用问题。

    五、兼容性和支持


    - 本产品与现有的德州仪器Widebus™系列其他产品高度兼容。
    - 德州仪器提供广泛的技术文档、应用指南和支持服务,帮助用户顺利集成到各类应用中。
    - 产品符合行业标准,包括JEDEC和JEDEC 51-7相关规范。

    六、常见问题与解决方案


    1. 问题:如何防止输出钳位电流损坏?
    解决方法:确保输出使能信号OE通过适当的上拉电阻连接到电源,同时监控输出电流不超过±50mA的最大值。
    2. 问题:在多通道使用时,是否需要额外保护?
    解决方法:遵循官方指导书中的建议,对于每个输入点使用1 kΩ上拉电阻,防止因信号干扰导致的异常行为。

    七、总结和推荐


    总体而言,SN74ALVC164245-EP是一个高性能、多功能且可靠性强的双向电压电平转换器,适合需要高数据传输速率和高可靠性的应用场合。无论是工业控制还是通信系统,这款芯片都表现出了极佳的应用潜力。强烈推荐使用此产品,特别是在需要跨电压域通信的应用中。

CALVC164245IDGGREP参数

参数
最大工作供电电压 3.6V,3.65.5
输入信号类型 -
转换器类型 Voltage Level
电路数量 2
传播延迟时间 5.8ns@ 3.3V @ 5V
通道类型 双向
电压- VCCB 3V~5.5V
最小工作供电电压 2.3V,3V
数据速率 300Mbps
电压- VCCA 2.3V~3.6V
输出类型 三态,非反相
每个电路的通道数 8
输出信号类型 -
12.6mm(Max)
6.2mm(Max)
1.2mm(Max)
通用封装 TSSOP-48
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 散装,卷带包装
