74ACT16863DL

厂牌: TEXAS INSTRUMENTS
产品描述: 非反相 三态 2 9 4.5V 5.5V 24mA Non-Inverting,Transceiver 24mA SSOP-56 贴片安装 18.41mm*7.49mm*2.59mm
供应商型号: 74ACT16863DL
供应商: 国内现货
标准整包数: 1

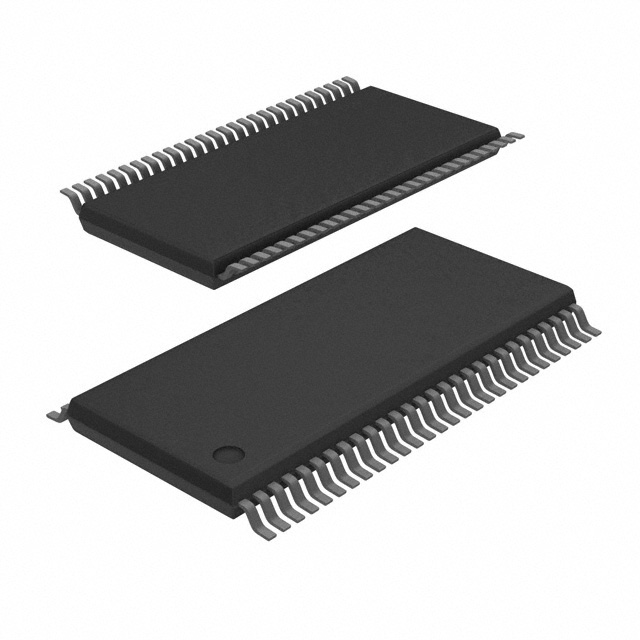

TEXAS INSTRUMENTS 缓冲器/驱动器/收发器 74ACT16863DL

74ACT16863DL概述


    产品简介


    产品名称:54ACT16863, 74ACT16863
    产品类型:18位总线收发器,具有三态输出
    主要功能:
    - 可作为两个独立的9位收发器或一个18位收发器。
    - 支持非反相传输,可进行异步通信。
    - 输出控制灵活,可以实现数据从A总线到B总线或从B总线到A总线的双向传输。
    - 提供TTL电压兼容的输入端口。
    应用领域:
    - 广泛应用于各种需要高数据传输率和低功耗的应用中,例如计算机外围设备、工业自动化、通信设备等。

    技术参数


    基本规格:
    - 工作电压范围:4.5 V 到 5.5 V
    - 输入高电平电压(VIH):≥ 2 V
    - 输入低电平电压(VIL):≤ 0.8 V
    - 输出电压范围:0 V 到 VCC
    性能参数:
    - 高电平输出电流(IOH):-24 mA
    - 低电平输出电流(IOL):24 mA
    - 输入泄漏电流(II):± 1 μA
    - 输出三态阻抗(IOZ):± 10 μA
    电气特性:
    - 三态输出可以直接驱动总线线路
    - 具有高可靠性,可以在125°C下承受500 mA的锁存瞬态电流
    - 采用EPIC (Enhanced-Performance Implanted CMOS) 1-μm工艺
    工作环境:
    - 54ACT16863:-55°C 至 125°C
    - 74ACT16863:-40°C 至 85°C

    产品特点和优势


    独特功能:
    - 具有流线型架构,可以优化PCB布局。
    - 分布式电源和接地引脚配置,减少了高速切换时的噪声。
    - 提供小外形封装(DL),适合高密度设计。
    - 具有高可靠性,能够在极端环境下工作。
    市场竞争力:
    - 适用于各种需要高可靠性的工业应用。
    - 集成了高性能CMOS技术,具备出色的电气特性和工作稳定性。
    - 支持多种封装选项,满足不同应用场景的需求。

    应用案例和使用建议


    应用场景:
    - 数据总线接口
    - 计算机外围设备
    - 工业自动化控制系统
    - 通信设备
    使用建议:
    - 在使用过程中,要确保所有未使用的输入或I/O引脚被固定为高电平或低电平状态,以避免浮空问题。
    - 针对不同的工作温度范围选择合适的型号,例如在军事或航空航天应用中,应选用54ACT16863以适应极端温度条件。
    - 注意在选择外部元件时,要考虑到输入上升和下降时间的要求。

    兼容性和支持


    兼容性:
    - 与其他标准TTL电路兼容,确保了在现有系统中的易用性和可互换性。
    - 可以与其他符合工业标准的接口芯片配合使用,提高了系统的灵活性。
    支持:
    - 提供详细的技术手册和规格书,方便工程师进行选型和设计。
    - 提供良好的售后服务和技术支持,帮助用户解决实际使用中遇到的问题。

    常见问题与解决方案


    问题一:如何处理未使用的输入引脚?
    - 解决方案:将它们固定为高电平或低电平状态,以防止浮动引起的误触发。
    问题二:如何确定最佳的工作电压范围?
    - 解决方案:根据具体应用环境选择合适的工作电压范围,确保器件的稳定运行。
    问题三:如何判断产品是否满足特定的温度要求?
    - 解决方案:根据产品型号选择相应的工作温度范围,确保在预期环境中正常使用。

    总结和推荐


    综合评估:
    - 54ACT16863 和 74ACT16863 是高性能的18位总线收发器,具备优良的电气特性和广泛的工作温度范围。
    - 适合于多种应用场景,特别是在需要高可靠性、高数据传输速率的场合。
    - 提供多种封装选项,易于集成到现有系统中。
    推荐意见:
    - 推荐用于需要高可靠性的工业应用、计算机外围设备及通信设备中。
    - 在选择产品时,根据具体应用需求选择合适的工作温度范围和封装类型。

74ACT16863DL参数

参数
高电平输出电流 24mA
元件数量 2
每元件位数 9
Iq-静态电流 -
低电平输出电流 24mA
最大工作供电电压 5.5V
逻辑功能 Non-Inverting,Transceiver
输入数量 -
输出数量 -
输入类型 -
输出类型 三态
极性 非反相
最小工作供电电压 4.5V
长*宽*高 18.41mm*7.49mm*2.59mm
通用封装 SSOP-56
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 散装,管装

74ACT16863DL厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

74ACT16863DL数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 缓冲器/驱动器/收发器 TEXAS INSTRUMENTS 74ACT16863DL 74ACT16863DL数据手册

74ACT16863DL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 52.4521
3000+ ¥ 51.1728
6000+ ¥ 49.467
库存: 3045
起订量: 1000 增量: 0
交货地:
最小起订量为:1000
合计: ¥ 52452.1
