LSF0204RGYR

产品分类: 电平转换器
厂牌: TEXAS INSTRUMENTS
产品描述: Voltage Level 7.25ns@ 1.2V @ 1.8V 推挽式,漏极开路 1 4 0V 5.5V 双向 1.8V~5.5V 800mV~4.5V VQFN-14 贴片安装
供应商型号: LSF0204RGYR
供应商: 国内现货
标准整包数: 3000

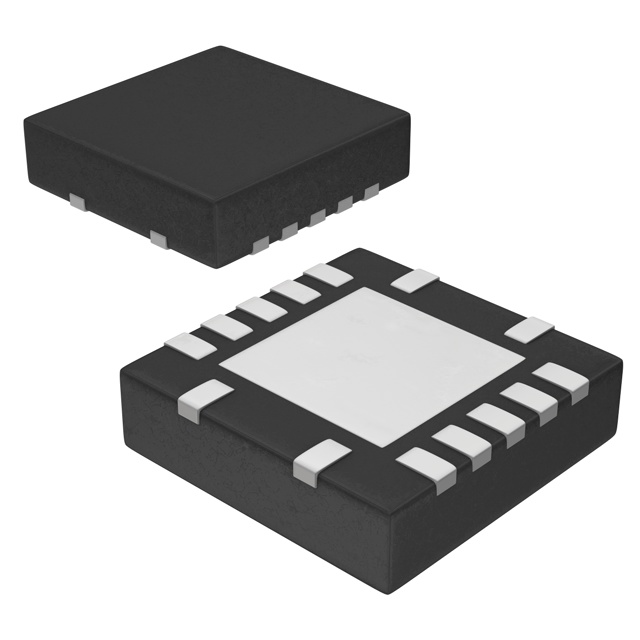

TEXAS INSTRUMENTS 电平转换器 LSF0204RGYR

LSF0204RGYR概述

    # 高质量文章:LSF0204x 4位双向多电压电平转换器

    产品简介


    LSF0204x系列是一款4位双向多电压电平转换器,专门设计用于开放漏极(Open-Drain)和推挽式(Push-Pull)应用。这款产品具有广泛的电压支持范围,能够实现0.8V至5.0V之间的电压转换,无需方向控制引脚即可完成双向数据传输。LSF0204x广泛应用于电信基础设施、工业设备、汽车电子及个人计算领域,为多种接口(如GPIO、MDIO、PMBus、SMBus、SDIO、UART、I²C等)提供无缝电压转换支持。

    技术参数


    | 参数类别 | 规格 |

    | 工作电压(VrefA/VrefB)| 0.8V~5.0V |
    | 支持频率 | ≤100MHz(电容负载≤30pF);40MHz(50pF负载) |
    | 开关电阻(Ron) | 3Ω~10Ω |
    | 输入/输出耐压 | 0V~7V |
    | 工作温度范围 | -40°C~125°C |
    | 封装类型 | TSSOP(14)、UQFN(12)、VQFN(14)、DSBGA(12) |

    产品特点和优势


    1. 无方向控制引脚:无需额外的引脚设置即可实现双向电压转换。
    2. 高频率支持:支持高达100MHz的高速数据传输。
    3. 低功耗设计:在待机状态下仅消耗极低的电流。
    4. 宽电压范围:覆盖主流低压和高压系统,提供无缝互连支持。
    5. 低导通电阻:降低信号失真并提高效率。
    6. 高静电保护性能:符合人体模型(HBM)±2000V,机器模型(MM)±200V,设备充电模型(CDM)±1000V标准。
    7. 紧凑封装:适合小型化设计需求,可轻松集成到复杂电路板中。

    应用案例和使用建议


    应用案例
    1. MDIO接口:在通信设备中,LSF0204x可用于实现多个芯片之间的MDIO接口翻译,确保兼容不同供电电压的设备。
    2. PMBus管理总线:支持PMbus协议中的高低电压信号转换,保障系统稳定运行。
    3. UART通信桥接:连接两种不同电压域的微控制器或处理器,例如3.3V和1.8V系统的UART接口。
    使用建议
    - 在设计时,确保上拉电阻的阻值与负载电容匹配,避免高频信号衰减。
    - 若需支持多种电压范围,建议使用灵活的电压选择机制(如通过外部电阻分压)。
    - 针对高温环境下使用,需考虑散热设计以维持设备性能。

    兼容性和支持


    LSF0204x系列芯片具有出色的兼容性,可以与市场上主流的电子设备无缝对接。德州仪器(TI)作为制造商,提供了全面的技术文档、工具和社区支持,包括参考设计、仿真工具以及在线技术支持,帮助开发者快速部署产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 转换速度过慢 | 检查输入端是否有过高的负载电容;优化电源布局 |
    | 开关电阻过大 | 确保输入电压处于额定范围内;检查接线是否正确 |
    | 静电放电导致损坏 | 使用防静电措施,如佩戴接地腕带或采用防静电包装 |

    总结和推荐


    LSF0204x系列电平转换器以其卓越的性能和广泛的适用性,在各种复杂电压转换应用场景中表现出色。其双向无方向控制的设计极大简化了开发流程,同时紧凑的封装形式非常适合现代电子产品的高集成需求。此外,德州仪器提供的优质支持和服务进一步提升了用户体验。综上所述,LSF0204x系列产品是值得推荐的选择,特别适合需要高效、可靠的电压转换解决方案的应用场景。
    推荐指数:★★★★★

LSF0204RGYR参数

参数
最大工作供电电压 5.5V
数据速率 -
最小工作供电电压 0V
通道类型 双向
传播延迟时间 7.25ns@ 1.2V @ 1.8V
输出类型 推挽式,漏极开路
电压- VCCA 800mV~4.5V
输入信号类型 -
电路数量 1
电压- VCCB 1.8V~5.5V
转换器类型 Voltage Level
每个电路的通道数 4
输出信号类型 -
3.65mm(Max)
3.65mm(Max)
1mm(Max)
通用封装 VQFN-14
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

LSF0204RGYR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

LSF0204RGYR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 电平转换器 TEXAS INSTRUMENTS LSF0204RGYR LSF0204RGYR数据手册

LSF0204RGYR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ ¥ 2.7926
库存: 9000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 8377.8
