PCM3168ATPAPQ1

产品分类: 音频接口芯片
厂牌: TEXAS INSTRUMENTS
产品描述: General Purpose Audio Codec 6ADC / 8DAC Ch Automotive 64-Pin HTQFP EP Tray
供应商型号: PCM3168ATPAPQ1
供应商: 国内现货
标准整包数: 1000

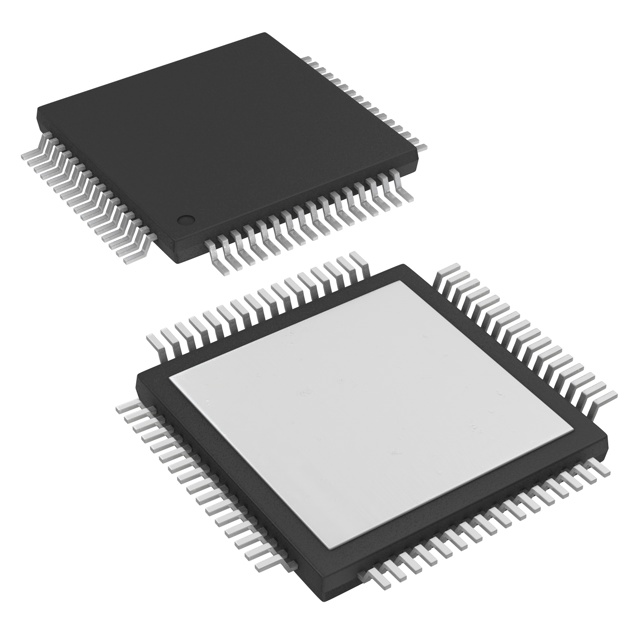

TEXAS INSTRUMENTS 音频接口芯片 PCM3168ATPAPQ1

PCM3168ATPAPQ1概述

    PCM3168A 音频编解码器技术手册解析

    1. 产品简介


    PCM3168A是一款高性能的单芯片音频编解码器,支持6路输入和8路输出。这款编解码器集成了高性能的模拟数字转换器(ADC)和数字模拟转换器(DAC),采用差分和单端输入输出方式,可支持最高192kHz的采样率。它具有多种接口模式,包括I2S、左对齐、右对齐、DSP和TDM格式。广泛应用于车载音响系统、家庭影院以及音频接收器等领域。

    2. 技术参数


    - 采样率:8 kHz 至 192 kHz(仅DAC支持192kHz)
    - 系统时钟频率:2.048 MHz 至 36.864 MHz
    - 电源电压:模拟供电5V,数字供电3.3V
    - 温度范围:消费者级-40°C 至 85°C;汽车级-40°C 至 105°C
    - 输入电压:差分2VRMS,单端1VRMS
    - 输出电压:差分8Vpp
    - SNR:ADC为107dB(差分)、104dB(单端),DAC为112dB(差分)、112dB(单端)

    3. 产品特点和优势


    PCM3168A的主要优势在于其高性能和多接口模式的支持。其出色的SNR和THD+N指标使其在音质上表现出色,适用于高要求的应用场景。此外,其丰富的控制选项和灵活的配置能力,使其实现多样化的系统设计成为可能。例如,通过SPI或I2C接口可以方便地进行数字衰减和软静音控制。

    4. 应用案例和使用建议


    应用案例:
    - 车载音响系统:作为外部放大器的音频处理模块,确保音频信号的高保真度。
    - 家庭影院:通过提供高质量的音频输出,增强观影体验。
    使用建议:
    - 在复杂系统中,使用电源去耦电容以提高稳定性。
    - 确保系统时钟的稳定性,以避免失真。

    5. 兼容性和支持


    PCM3168A与多种数字音频接口兼容,如I2S、TDM等。同时,TI公司提供了详细的技术文档和支持资源,帮助用户快速理解和使用该芯片。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 采样率设置不当 | 检查系统时钟设置,确认符合要求的采样率。 |
    | 输出失真严重 | 检查模拟输入信号的幅度,确保不超过额定范围。 |

    7. 总结和推荐


    PCM3168A凭借其高性能、多接口模式以及易用性,在音频处理领域表现出色。适用于各种高端音频系统。建议在需要高质量音频输出的应用中使用。
    此篇技术手册解析旨在为读者提供一个全面的PCM3168A音频编解码器介绍,帮助用户更好地理解其功能和应用,选择适合的产品。

PCM3168ATPAPQ1参数

参数
长*宽*高 10mm*10mm*1mm
通用封装 QFP
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 散装,托盘

PCM3168ATPAPQ1厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

PCM3168ATPAPQ1数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 音频接口芯片 TEXAS INSTRUMENTS PCM3168ATPAPQ1 PCM3168ATPAPQ1数据手册

PCM3168ATPAPQ1封装设计

查看详情并下载
Symbol
Footprint
3D Model
