5962-8761203VDA

产品分类: 逻辑门
厂牌: TEXAS INSTRUMENTS
产品描述: 11.5ns@ 5V,50pF 2 4 1.5V 5.5V 24mA NOR Gate AC 24mA CFP-14 贴片安装
供应商型号: 5962-8761203VDA
供应商: 国内现货
标准整包数: 250
TEXAS INSTRUMENTS 逻辑门 5962-8761203VDA

5962-8761203VDA概述


    产品简介


    SN54AC02-SP 是一款由德州仪器(Texas Instruments)生产的高性能四通道正向NOR门逻辑集成电路。该芯片包含四个独立的2输入正向NOR门,可以实现布尔函数 \( Y = A \cdot B \) 或 \( Y = A + B \)。这种类型的逻辑门广泛应用于数字电路设计、微处理器接口、计算机外围设备以及其他需要高速逻辑运算的应用场景。

    技术参数


    - 电源电压范围 (VCC):1.5V 至 5.5V
    - 高电平输入电压 (VIH):
    - VCC = 3V 时:≥ 2.1V
    - VCC = 5.5V 时:≥ 3.85V
    - 低电平输入电压 (VIL):
    - VCC = 3V 时:≤ 0.9V
    - VCC = 5.5V 时:≤ 1.65V
    - 输出电流:
    - 高电平输出电流 (IOH):最大 24mA
    - 低电平输出电流 (IOL):最大 50mA
    - 存储温度范围 (Tstg):-65°C 至 150°C
    - 绝对最大额定值:
    - 输入钳位电流 (IK):±20mA
    - 输出钳位电流 (IOK):±50mA
    - 连续输出电流:±50mA

    产品特点和优势


    - 辐射耐受性:50 Krads(Si) 总剂量容限(总电离剂量)
    - 工作温度范围:-55°C 至 125°C
    - 高性能:快速开关时间,低延迟(典型值为 11.5ns)
    - QML-V 认证:满足军用标准,适合恶劣环境下的使用
    - 封装选项:CDIP-J 和 CFP-W 封装,确保良好的热管理和可靠性

    应用案例和使用建议


    应用案例:
    1. 数字电路设计:在微处理器接口中作为逻辑门,用于简化逻辑运算。
    2. 数据通信:在计算机外围设备中实现数据传输和控制信号的逻辑处理。
    3. 航空航天:由于其辐射耐受性,适用于高可靠性的航空航天应用。
    使用建议:
    - 在使用过程中,确保所有未使用的输入端保持在 VCC 或 GND 电平上,以保证设备的正常运行。
    - 根据具体的应用需求选择合适的封装类型(如 CDIP-J 或 CFP-W)。

    兼容性和支持


    - 兼容性:该产品与常见的数字电路设计中的其他逻辑门兼容,易于集成。
    - 技术支持:德州仪器提供详尽的技术文档和支持,包括应用程序报告、测试方法以及常见问题解答。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输入端无法正常工作 | 确保所有未使用的输入端接至 VCC 或 GND |
    | 开关速度不达标 | 检查电源电压是否符合要求,以及负载电容是否过大会导致延迟 |

    总结和推荐


    SN54AC02-SP 是一款具有出色性能和广泛应用前景的四通道正向NOR门集成电路。其辐射耐受性和宽工作温度范围使其在航空航天和其他对可靠性要求高的场合中表现优异。此外,其快速的开关时间和低功耗也使得它成为现代数字电路设计的理想选择。总体来说,该产品非常值得推荐用于多种工业和科研项目中。

5962-8761203VDA参数

参数
输出类型 -
传播延迟时间 11.5ns@ 5V,50pF
高电平输出电流 24mA
最小工作供电电压 1.5V
电路数量 4
输出数量 -
逻辑功能 NOR Gate
栅极数量 -
最大工作供电电压 5.5V
施密特触发器输入 -
低电平输出电流 24mA
输入数量 2
逻辑系列 AC
9.91mm(Max)
6.6mm(Max)
2.03mm(Max)

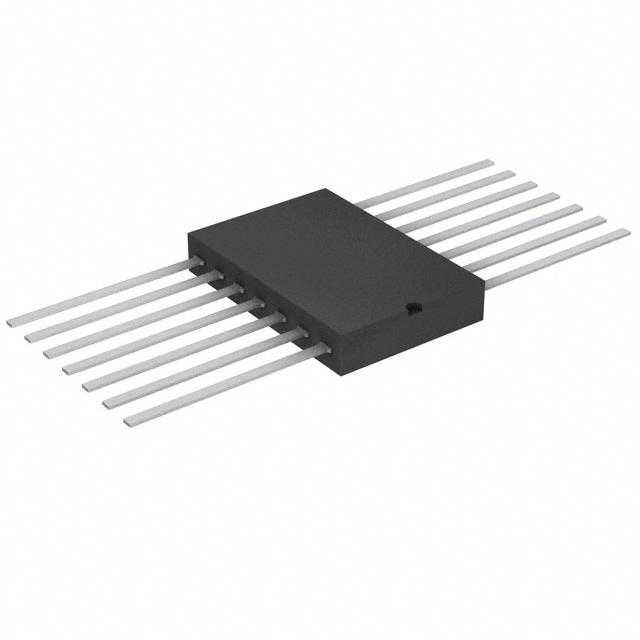

通用封装 CFP-14
安装方式 贴片安装
应用等级 军用级
零件状态 在售
包装方式 散装

5962-8761203VDA厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

5962-8761203VDA数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 逻辑门 TEXAS INSTRUMENTS 5962-8761203VDA 5962-8761203VDA数据手册

5962-8761203VDA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
250+ ¥ 3475.0292
500+ ¥ 3386.681
750+ ¥ 3298.3328
库存: 1000
起订量: 250 增量: 25
交货地:
最小起订量为:250
合计: ¥ 868757.3
