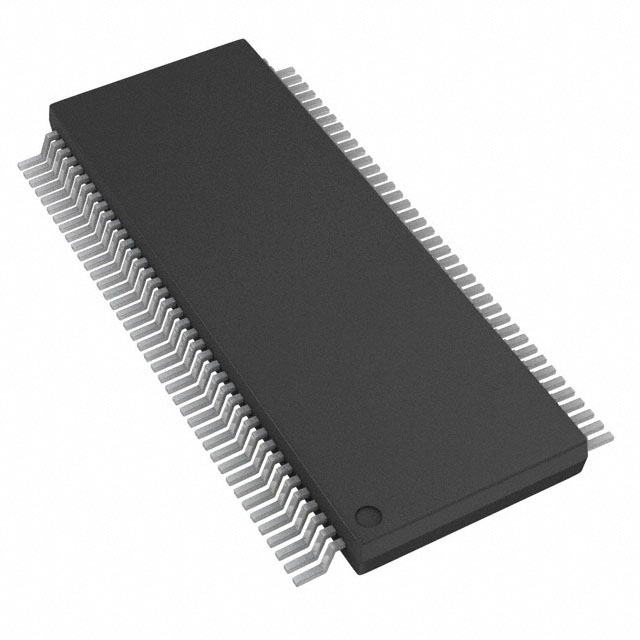

74ALVCHS162830AGR

厂牌: TEXAS INSTRUMENTS
产品描述: 20μA 非反相 三态 36 18 1 1,2 2.3V 3.6V 12mA Address Driver 12mA TSSOP-80 贴片安装,黏合安装 17mm*6.1mm*1.15mm
供应商型号: 74ALVCHS162830AGR
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS 缓冲器/驱动器/收发器 74ALVCHS162830AGR

74ALVCHS162830AGR概述

    电子元器件产品技术手册:SCES624

    1. 产品简介


    产品类型:1位至2位地址驱动器
    主要功能:
    - 支持2.3V到3.6V电压范围操作
    - 内置输入钳位二极管,用于抑制过冲
    - 具备总线保持电路,可消除对外部上拉/下拉电阻的需求
    - 输出端内置阻尼电阻,减少过冲和欠冲
    - 符合JESD 17和JESD 22标准的高抗电击穿性能和静电保护
    应用领域:
    - 广泛应用于各种逻辑电路设计中,如计算机系统、通信设备、工业控制等领域

    2. 技术参数


    - 供电电压范围:2.3V至3.6V
    - 输入电压范围:-0.5V至VCC + 0.5V
    - 输出电压范围:-0.5V至VCC + 0.5V
    - 输出电流能力:高电平输出电流(IOH):-8mA 至 -12mA;低电平输出电流(IOL):8mA 至 12mA
    - 切换速度:传播延迟时间(tpd):1.2ns至3.8ns
    - 封装形式:TVSOP DBB,80引脚
    - 热阻:θJA = 64°C/W

    3. 产品特点和优势


    - 集成度高:内部集成了系列阻尼电阻和钳位二极管,减少了外部组件的需求。
    - 高可靠性:通过JESD 17和JESD 22标准的测试,确保产品具有超过250mA的抗闩锁能力和高达2000V的人体模型ESD保护。
    - 优秀的电气性能:提供更快的边缘速率,使产品能够应对更高速的应用场景。

    4. 应用案例和使用建议


    应用案例:
    - 在计算机存储系统中作为地址驱动器,以增强系统的稳定性。
    - 在通信设备中用于信号的处理和传输,提高数据传输的速度和可靠性。
    使用建议:
    - 当使用该产品时,确保输出使能输入OE通过一个拉高电阻连接到VCC,以保证在电源上下电期间输出处于高阻态。
    - 在进行系统设计时,考虑到产品的电源管理和散热要求,合理布局电路板以避免过热。

    5. 兼容性和支持


    - 该产品与TI的其他系列逻辑器件高度兼容,适合于构建复杂的逻辑电路系统。
    - TI公司提供了全面的技术支持和售后服务,包括详尽的数据手册和技术文档,以及在线技术支持服务。

    6. 常见问题与解决方案


    - 问题:当产品出现异常过热现象时,可能是什么原因?
    - 解决方案:检查电源是否符合规格要求,确认电源线路无过载,并考虑增加散热措施,如加装散热片或风扇。
    - 问题:如何正确使用总线保持电路?
    - 解决方案:建议不要同时使用总线保持电路和外部上拉/下拉电阻,因为这样可能导致信号失真或干扰。

    7. 总结和推荐


    综合评估:
    - SCES624是一款适用于2.3V至3.6V供电范围的高效能1位至2位地址驱动器,具备出色的电气特性和高可靠性。
    - 该产品适用于各种需要快速响应和高稳定性的逻辑电路应用场合。
    推荐:
    - 推荐对电路设计有较高要求的工程师和研发团队采用此产品,以满足其对高性能逻辑电路的需求。

74ALVCHS162830AGR参数

参数
输出数量 36
每元件位数 1,2
高电平输出电流 12mA
输入类型 -
逻辑功能 Address Driver
输出类型 三态
极性 非反相
低电平输出电流 12mA
最小工作供电电压 2.3V
最大工作供电电压 3.6V
输入数量 18
元件数量 1
Iq-静态电流 20μA
长*宽*高 17mm*6.1mm*1.15mm
通用封装 TSSOP-80
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 散装,卷带包装

74ALVCHS162830AGR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

74ALVCHS162830AGR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 缓冲器/驱动器/收发器 TEXAS INSTRUMENTS 74ALVCHS162830AGR 74ALVCHS162830AGR数据手册

74ALVCHS162830AGR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 21.83
2000+ ¥ 21.275
3000+ ¥ 20.72
库存: 17000
起订量: 1000 增量: 2000
交货地:
最小起订量为:1000
合计: ¥ 21830
