OMAPL138EZCE3

产品分类: 微处理器(MPU)
厂牌: TEXAS INSTRUMENTS
产品描述: USB 1.1 + PHY(1),USB 2.0 + PHY(1) 375MHz SATA 3Gbps(1) ROM 1 1.89V,3.45V 375MHz 32KB,16KB 1.8V,3.3V HPI,I2C,MMC,McASP,McBSP,SD,SPI,UART 10Mbps,100Mbps 32bit ARM926EJ-S 信号处理;C674x,系统控制;CP15 BGA 13mm*13mm*940μm
供应商型号: OMAPL138EZCE3
供应商: 国内现货
标准整包数: 1000

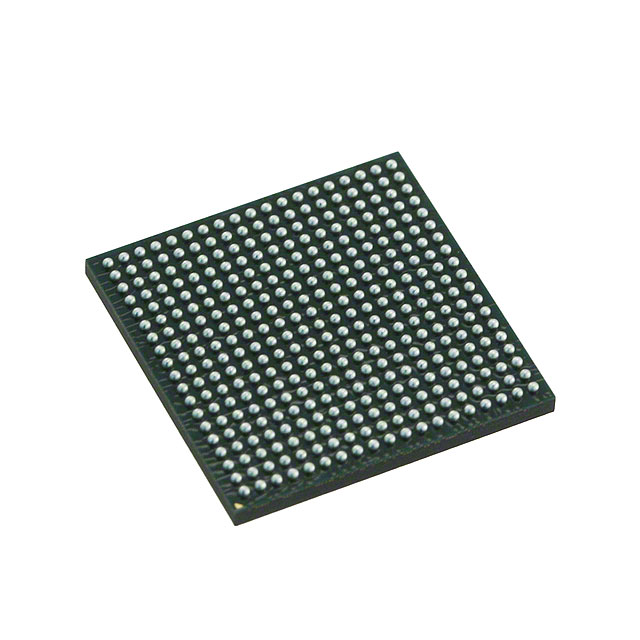

TEXAS INSTRUMENTS 微处理器(MPU) OMAPL138EZCE3

OMAPL138EZCE3概述

    OMAP-L138 C6000™ DSP + ARM® Processor 技术手册

    1. 产品简介


    概述:
    OMAP-L138 是一款由德州仪器(Texas Instruments)生产的高性能应用处理器,它集成了ARM926EJ-S RISC微处理器(MPU)和C674x浮点和定点超长指令字(VLIW)数字信号处理器(DSP)。这款处理器专为低功耗设计,适用于专业移动无线电、远程无线单元、工业自动化、货币检测和智能电网等广泛的应用场景。
    主要功能:
    - 集成的双核系统级芯片(SoC),支持375 MHz和456 MHz的ARM926EJ-S MPU及C674x DSP。
    - ARM926EJ-S核心支持单周期MAC操作和位场提取、设置和清除。
    - C674x核心具备高达3648 MIPS和2746 MFLOPS的处理能力。
    - 支持16位至64位的数据宽度,提供浮点运算支持。

    2. 技术参数


    - 主频: 375 MHz 和 456 MHz
    - 内存架构: 16 KB 指令缓存,16 KB 数据缓存,8 KB RAM (向量表),64 KB ROM
    - 缓存: 32 KB 级别1程序缓存,32 KB 级别1数据缓存,256 KB 级别2统一映射缓存
    - 外设接口: EMIFA,NOR/NAND闪存接口,DDR2/Mobile DDR内存控制器,UART模块,SPI,I2C,HPI,PRUSS,USB 1.1 OHCI,USB 2.0 OTG,McASP,McBSP,EMAC,VPIF,uPP,SATA控制器,RTC,定时器,eHRPWM,eCAP等
    - 电源和环境: 支持1.8V或3.3V LVCMOS I/O(除USB和DDR2接口外)

    3. 产品特点和优势


    - 双重优势: 结合了DSP和RISC技术的优势,提供高效的计算性能和低功耗。
    - 安全性: 基本安全启动功能,通过SHA-1或SHA-256以及AES-128加密算法保护用户IP。
    - 多功能性: 高度集成的外设集,支持广泛的连接选项和数据传输协议。
    - 开发工具: 完整的开发工具包,包括C编译器和Windows调试界面。

    4. 应用案例和使用建议


    - 应用场景: 适用于专业移动无线电(PMR)、远程无线电单元(RRU)、工业自动化、货币检测、生物识别等场景。
    - 使用建议: 在高负载应用场景下,考虑增加散热措施以确保最佳性能;利用多线程编程提升并行处理能力。

    5. 兼容性和支持


    - 兼容性: 与多种外设和接口兼容,如DDR2/Mobile DDR内存控制器、UART、SPI、I2C等。
    - 支持服务: 提供芯片支持库和DSP库,可通过TI官网获取开发工具和技术文档支持。

    6. 常见问题与解决方案


    - 问题: 启动过程中出现异常。
    - 解决方案: 检查电源电压是否符合要求,确认所有外部设备正确连接。
    - 问题: 性能不达预期。
    - 解决方案: 调整时钟频率和缓存配置,检查软件代码优化情况。

    7. 总结和推荐


    总结: OMAP-L138处理器以其强大的计算能力和丰富的外设支持,在多个应用领域具有显著优势。它的基本安全启动功能尤其适用于对数据安全要求较高的场景。
    推荐: 鉴于其高性能和广泛的应用场景,强烈推荐开发者和技术人员在相关项目中考虑使用OMAP-L138处理器。

OMAPL138EZCE3参数

参数
I/O电压 1.8V,3.3V
核心处理器 ARM926EJ-S
最大时钟频率 375MHz
协处理器/DSP 信号处理;C674x,系统控制;CP15
内核数 1
最小工作供电电压 -
USB类型 USB 1.1 + PHY(1),USB 2.0 + PHY(1)
以太网速度 10Mbps,100Mbps
速度 375MHz
L1缓存指令存储器 32KB,16KB
程序存储器类型 ROM
数据总线宽度 32bit
最大工作供电电压 1.89V,3.45V
接口类型 HPI,I2C,MMC,McASP,McBSP,SD,SPI,UART
SATA SATA 3Gbps(1)
长*宽*高 13mm*13mm*940μm
通用封装 BGA
应用等级 工业级,通用级
零件状态 在售
包装方式 托盘

OMAPL138EZCE3厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

OMAPL138EZCE3数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 微处理器(MPU) TEXAS INSTRUMENTS OMAPL138EZCE3 OMAPL138EZCE3数据手册

OMAPL138EZCE3封装设计

查看详情并下载
Symbol
Footprint
3D Model
