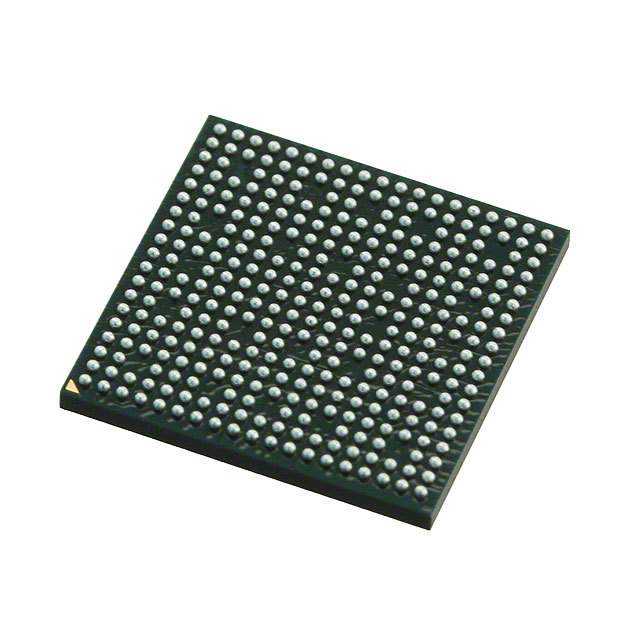

TMS320DM369ZCEF

产品分类: 数字信号处理(DSP)
厂牌: TEXAS INSTRUMENTS
产品描述: 1.8V,3.3V EBI,EMI,Ethernet,I2C,McBSP,SPI,UART,USB 16bit,32bit ARM926EJ-S,DaVinci 32KB ROM 16KB 1 432MHz 16KB NFBGA-338 贴片安装
供应商型号: TMS320DM369ZCEF
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS 数字信号处理(DSP) TMS320DM369ZCEF

TMS320DM369ZCEF概述

    TMS320DM369 数字媒体系统级芯片(DMSoC)产品手册

    1. 产品简介


    产品名称: TMS320DM369 数字媒体系统级芯片(DMSoC)
    产品类型: 高性能数字媒体系统级芯片(DMSoC)
    主要功能:
    - 支持多种视频格式的高清视频处理,包括1080p 30fps H.264视频编解码
    - 具备噪声过滤和智能编解码功能,可实现超低比特率的视频压缩
    - 通过多个外围接口简化系统成本和复杂度,提高外部设备集成能力
    应用领域:
    - IP摄像头
    - 机器视觉摄像头
    - 便携式摄像机
    - 安防系统(如入侵报警面板、访问控制面板、防火面板)
    - 视频电话门铃
    - 网络投影仪
    - 移动医疗成像设备

    2. 技术参数


    - 主频: 432MHz ARM926EJ-S核心时钟速率
    - 视频接口: 4:2:2 (8-和16位)
    - 图像处理: 支持H.264, MPEG-4, MPEG-2, MJPEG, JPEG, WMV9 (VC-1)等多种视频编解码
    - 缓存: 16KB指令缓存,8KB数据缓存,32KB RAM,16KB ROM
    - 内存: 支持DDR2和mDDR SDRAM(16位总线宽度)
    - 网络接口: 支持10/100Mbps以太网MAC
    - USB接口: 支持USB 2.0高速设备和主机
    - 外部接口: 支持多种接口,包括MMC/SD、SPI、UART、I2C等
    - 工作温度范围: 扩展温度范围可达-40°C至+85°C

    3. 产品特点和优势


    - 高性能: 432MHz的ARM926EJ-S核心时钟速率提供强大处理能力
    - 多格式视频编解码: 支持多种视频格式编解码,适用于多种应用场景
    - 强大的图像处理能力: 带有硬件人脸检测引擎和实时图像处理引擎,减少开发复杂度
    - 灵活的电源管理: 可配置的电源节省模式,适用于低功耗应用
    - 高集成度: 集成了视频编码、图像处理、音频编解码等功能,减少外部组件数量

    4. 应用案例和使用建议


    - 应用案例:
    - 在IP摄像头中用于高清视频采集和传输
    - 在安防系统中用于视频监控和存储
    - 在便携式摄像机中用于实时图像处理
    - 使用建议:
    - 使用DDR2或mDDR SDRAM作为主存储器,确保足够的带宽和处理速度
    - 结合外部视频解码器使用,以充分利用其视频接口能力
    - 适当配置外部电源管理和时钟控制,以降低功耗并提高系统稳定性

    5. 兼容性和支持


    - 兼容性: 与DM365、DM368、DMVA1和DMVA2处理器引脚兼容,软件上也完全兼容
    - 支持: 提供完整的开发工具链和文档支持,包括ARM调试接口(JTAG)和嵌入式跟踪缓冲器(ETB)

    6. 常见问题与解决方案


    - 问题1: 如何设置外部时钟?
    - 解决方案: 请参考手册第7章,选择合适的参考频率选项并通过PLL控制器进行配置。
    - 问题2: 如何启用看门狗定时器?
    - 解决方案: 在寄存器配置中启用看门狗定时器,具体步骤参见手册第4章。
    - 问题3: 如何配置电源管理?
    - 解决方案: 在系统控制模块(PRTCSS)中进行配置,详细操作步骤见手册第7章。

    7. 总结和推荐


    综合评估: TMS320DM369是一款高性能的数字媒体系统级芯片,具备强大的视频处理能力和丰富的外设接口。其在多个应用领域的表现卓越,非常适合需要高性能视频处理和图像处理的应用场景。
    推荐: 强烈推荐使用TMS320DM369,特别是在需要处理高清视频、多格式编解码和图像处理的应用中。其广泛的兼容性和良好的技术支持使其成为市场上极具竞争力的产品之一。

TMS320DM369ZCEF参数

参数
最大工作供电电压 -
内核数 1
程序存储器类型 ROM
接口类型 EBI,EMI,Ethernet,I2C,McBSP,SPI,UART,USB
最小工作供电电压 -
RAM大小 32KB
程序存储器大小 16KB
L1缓存指令存储器 16KB
速度 -
最大时钟频率 432MHz
核心处理器 ARM926EJ-S,DaVinci
I/O电压 1.8V,3.3V
数据总线宽度 16bit,32bit
13.1mm(Max)
13.1mm(Max)
940μm(Max)
通用封装 NFBGA-338
安装方式 贴片安装
零件状态 在售
包装方式 托盘

TMS320DM369ZCEF厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

TMS320DM369ZCEF数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 数字信号处理(DSP) TEXAS INSTRUMENTS TMS320DM369ZCEF TMS320DM369ZCEF数据手册

TMS320DM369ZCEF封装设计

查看详情并下载
Symbol
Footprint
3D Model
