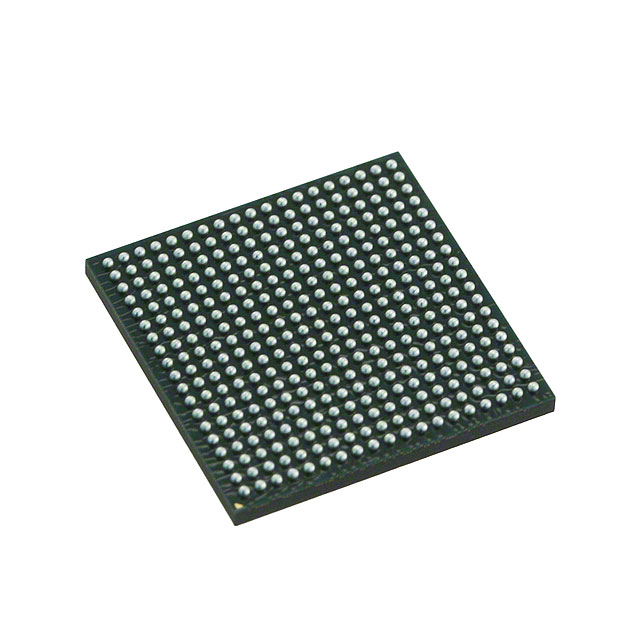

OMAPL138EZCED4E

产品分类: 微处理器(MPU)
厂牌: TEXAS INSTRUMENTS
产品描述: USB 1.1 + PHY (1),USB 2.0 + PHY (1) 456MHz SATA 3Gbps (1) ROM 1 1.89V,3.45V 456MHz 32KB,16KB 1.8V,3.3V HPI,I2C,MMC,McASP,McBSP,SD,SPI,UART 10Mbps,100Mbps 32bit ARM926EJ-S 信号处理;C674x,系统控制;CP15 BGA 贴片安装 13mm*13mm*940μm
供应商型号: OMAPL138EZCED4E
供应商: 云汉优选
标准整包数: 1
TEXAS INSTRUMENTS 微处理器(MPU) OMAPL138EZCED4E

OMAPL138EZCED4E概述

    # OMAP-L138 技术手册解读

    产品简介


    产品类型
    OMAP-L138 是一款基于 ARM926EJ-S 和 C674x DSP 核心的双核片上系统(SoC),属于低功耗应用处理器。
    主要功能
    OMAP-L138 集成了高性能的 TMS320C674x DSP 核心和 ARM926EJ-S 核心,支持多种通信接口及存储管理单元。其核心功能包括:
    - ARM926EJ-S RISC 处理器:支持 32 位或 16 位指令,可处理 32、16 或 8 位数据。
    - C674x 浮点矢量指令集架构(VLIW)DSP 核心:提供了高精度的浮点运算能力。
    - 双级缓存架构:包括 32KB 的一级程序缓存和 32KB 的一级数据缓存,以及共享的 256KB 的二级缓存。
    应用领域
    OMAP-L138 广泛应用于专业移动无线电(PMR)、远程无线电单元(RRU)、工业自动化、生物识别系统、智能电网保护等多个领域。

    技术参数


    | 参数类别 | 具体数值或描述 |

    | 工作频率 | ARM926EJ-S: 375MHz 和 456MHz |
    C674x DSP: 375MHz 和 456MHz |
    | 缓存大小 | 一级程序缓存:32KB |
    一级数据缓存:32KB |
    二级统一映射缓存:256KB |
    | 数据位宽 | 支持 8 位、16 位、32 位和 64 位 |
    | 内存保护单元 | 包括 128KB 的共享内存 |
    | 电源电压 | 1.8V 或 3.3V 的 LVCMOS 接口 |

    产品特点和优势


    OMAP-L138 的显著特点是其强大的计算能力和灵活的硬件架构。它结合了 DSP 和 RISC 的优点,使得开发者能够在同一芯片上实现高性能的信号处理和高效的通用计算。此外,该芯片还具备安全启动功能,可以保护用户的数据和算法不被非法访问。

    应用案例和使用建议


    应用案例
    在 PMR 系统中,OMAP-L138 能够提供强大的音频处理能力和多任务调度能力,确保语音通信的质量和可靠性。对于工业自动化领域,它可以作为嵌入式控制器,用于机器视觉和过程控制。
    使用建议
    为了最大化 OMAP-L138 的性能,建议开发者充分利用其丰富的外设资源,合理配置内存分配,同时关注系统的能耗管理和安全性设置。

    兼容性和支持


    OMAP-L138 支持多种外部设备和协议,如 USB、SATA 和以太网等。德州仪器公司为其提供了完整的开发工具和支持服务,包括编译器、调试器和参考设计文档。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 启动失败 | 检查电源电压和时钟配置是否正确 |
    | 性能瓶颈 | 调整缓存策略或增加外设带宽 |

    总结和推荐


    综合评估
    OMAP-L138 是一款性能卓越且功能全面的嵌入式处理器,非常适合需要高性能计算和复杂外设支持的应用场合。
    推荐结论
    强烈推荐 OMAP-L138 在需要高集成度和高性能的工业自动化、智能电网保护等领域使用。通过合理的设计和优化,它可以显著提升系统的整体效率和可靠性。

OMAPL138EZCED4E参数

参数
数据总线宽度 32bit
内核数 1
以太网速度 10Mbps,100Mbps
速度 456MHz
最大时钟频率 456MHz
接口类型 HPI,I2C,MMC,McASP,McBSP,SD,SPI,UART
I/O电压 1.8V,3.3V
L1缓存指令存储器 32KB,16KB
最大工作供电电压 1.89V,3.45V
最小工作供电电压 -
USB类型 USB 1.1 + PHY (1),USB 2.0 + PHY (1)
核心处理器 ARM926EJ-S
SATA SATA 3Gbps (1)
协处理器/DSP 信号处理;C674x,系统控制;CP15
程序存储器类型 ROM
长*宽*高 13mm*13mm*940μm
通用封装 BGA
安装方式 贴片安装
应用等级 工业级,通用级
零件状态 在售
包装方式 托盘

OMAPL138EZCED4E厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

OMAPL138EZCED4E数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 微处理器(MPU) TEXAS INSTRUMENTS OMAPL138EZCED4E OMAPL138EZCED4E数据手册

OMAPL138EZCED4E封装设计

查看详情并下载
Symbol
Footprint
3D Model
