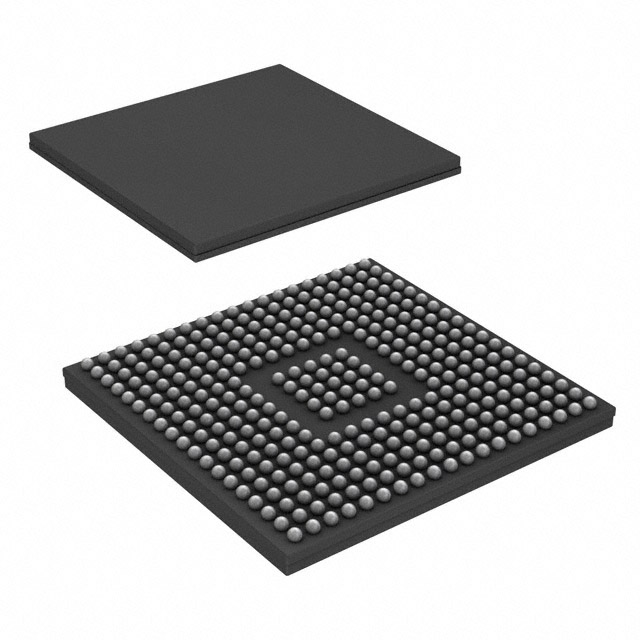

TMS320F28377DZWTQR

产品分类: 微控制器(MCU)
厂牌: TEXAS INSTRUMENTS
产品描述: 1.14V~3.47V 200MHz 9.9765625MB FLASH 1MB DMA,POR,PWM,WDT 内部 169 2 1.26V,3.47V 200MHz CANbus,EBI,EMI,I2C,McBSP,SCI,SPI,UART,USART,USB,uPP A/D 24x12b,12x16b,D/A 3x12b 32bit C28x BGA 贴片安装,黏合安装
供应商型号: TMS320F28377DZWTQR
供应商: 国内现货
标准整包数: 10
TEXAS INSTRUMENTS 微控制器(MCU) TMS320F28377DZWTQR

TMS320F28377DZWTQR概述


    产品简介


    产品类型:
    本产品是德州仪器(Texas Instruments)推出的TMS320F2837xD系列双核微控制器,属于C2000™家族的一部分,特别设计用于高级闭环控制应用,如工业电机驱动、太阳能逆变器及数字电源系统、电动汽车及运输系统、传感器信号处理等领域。
    主要功能:
    - 双核架构,提供高达200MHz的浮点运算能力。
    - 集成了多种高性能模拟和控制外设,包括多个ADC、DAC、PWM、eCAP、eQEP等。
    - 支持USB 2.0接口、CAN模块、高速SPI端口等通信外设。
    - 具备独立于主CPU运行的控制律加速器(CLAs),提高实时控制系统性能。
    应用领域:
    TMS320F2837xD系列微控制器广泛应用于先进驾驶员辅助系统(ADAS)、楼宇自动化、POS机、电动/混合动力汽车动力传动系统、工厂自动化、电网基础设施、医疗健康及测试测量等领域。

    技术参数


    - 处理器:双核32位C28x浮点CPU,每核心时钟频率可达200MHz。
    - 存储:可选配置1MB (512KW) Flash和204KB (102KW) SRAM,配备ECC保护。
    - 内存安全区:每个CPU上具有两个128位的安全区域,用于代码保护。
    - 外部存储接口:支持ASRAM和SDRAM。
    - 通信接口:包含一个USB 2.0端口(含MAC+PHY),两个CAN模块,三个最高达50MHz的SPI端口,两个多通道缓冲串行端口(McBSPs),四个串行通讯接口(SCI/UART),两个I2C接口。
    - 模拟外设:集成最多四组16位ADC,单次转换速率可达1.1MSPS,总计最大4.4MSPS系统吞吐量。
    - 控制外设:24个带增强功能的脉冲宽度调制(PWM)通道,16个高分辨率PWM(HRPWM)通道,八个Sigma-Delta滤波模块(SDFM)输入通道。
    - 温度范围:可选-40°C到105°C或-40°C到125°C的工作温度范围。

    产品特点和优势


    TMS320F2837xD微控制器系列在同类产品中脱颖而出,具备以下几个显著优势:
    - 高性能:强大的双核设计搭配高性能浮点单元,极大提升计算能力和处理速度。
    - 高度集成:内置丰富外设和安全机制,减少对外部组件的依赖,简化设计。
    - 易用性:通过完善的开发工具链和文档支持,降低开发门槛,缩短产品上市时间。
    - 灵活性:支持广泛的外围接口和通信协议,适用于不同类型的工业应用。

    应用案例和使用建议


    应用案例:
    - 在电动汽车动力传动系统中,使用双核CPU进行实时监控和控制,保证高效能源管理和行驶安全。
    - 在楼宇自动化系统中,利用高精度ADC进行温度、湿度等参数检测,确保环境舒适度。
    使用建议:
    - 设计时需考虑供电稳定性,避免电源波动影响微控制器正常运行。
    - 配合丰富的外设接口,合理规划数据传输路径,提升整体系统的响应速度和效率。

    兼容性和支持


    - 兼容性:TMS320F2837xD系列微控制器兼容多种常见的通信接口和标准,便于与其他电子元件或设备无缝对接。
    - 支持与维护:德州仪器提供了详尽的技术文档和支持服务,包括软件开发工具包(SDK)、硬件参考设计等资源,帮助开发者快速掌握并应用此平台。

    常见问题与解决方案


    - 问题一:电源不稳导致系统崩溃。
    - 解决方案:添加外部稳压电路,改善电源质量,或选用具有更强抗干扰能力的产品型号。
    - 问题二:通讯中断频繁发生。
    - 解决方案:检查连接线缆质量,重新配置通信参数或增加过滤装置以消除噪声干扰。

    总结和推荐


    综合评估:
    TMS320F2837xD系列微控制器凭借其高性能、集成化程度高及灵活性等方面的优势,在众多工业控制应用中表现出色,能够满足大部分复杂控制需求。其广泛的应用场景及良好的技术支持使其成为工业领域的理想选择。
    推荐:
    对于需要高性能、高可靠性的工业控制系统项目,强烈推荐采用TMS320F2837xD系列微控制器,它将为您的项目带来显著的性能提升和技术保障。

TMS320F28377DZWTQR参数

参数
I/O数量 169
程序存储器类型 FLASH
接口类型 CANbus,EBI,EMI,I2C,McBSP,SCI,SPI,UART,USART,USB,uPP
数据总线宽度 32bit
最大工作供电电压 1.26V,3.47V
RAM大小 9.9765625MB
程序存储器大小 1MB
外设 DMA,POR,PWM,WDT
电压-电源(Vcc/Vdd) 1.14V~3.47V
核心处理器 C28x
最大时钟频率 200MHz
振荡器类型 内部
最小工作供电电压 -
速度 200MHz
数据转换器 A/D 24x12b,12x16b,D/A 3x12b
内核数 2
EEPROM大小 -
16.1mm(Max)
16.1mm(Max)
950μm(Max)
通用封装 BGA
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

TMS320F28377DZWTQR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

TMS320F28377DZWTQR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 微控制器(MCU) TEXAS INSTRUMENTS TMS320F28377DZWTQR TMS320F28377DZWTQR数据手册
