OMAP3503ECBBA

产品分类: 微处理器(MPU)
厂牌: TEXAS INSTRUMENTS
产品描述: USB 1.x (3),USB 2.0 (1) 600MHz L1/L2 CACHE,ROM,SRAM 1 600MHz 16KB 1.8V,3V 1-Wire,HDQ,I2C,MMC,McBSP,McSPI,SD,SDIO,UART 32bit ARM® Cortex®-A8 多媒体;NEON™ SIMD PBGA-515 贴片安装
供应商型号: OMAP3503ECBBA
供应商: 国内现货
标准整包数: 1000

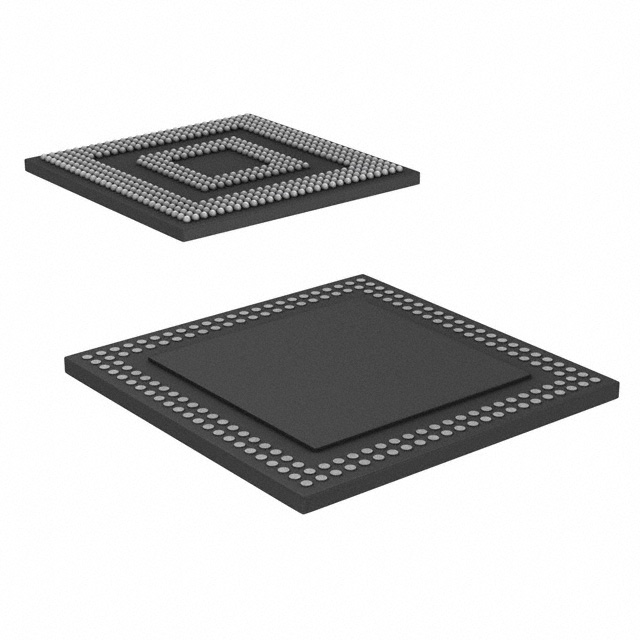

TEXAS INSTRUMENTS 微处理器(MPU) OMAP3503ECBBA

OMAP3503ECBBA概述

    文章:OMAP3515和OMAP3503应用处理器技术手册



    产品简介



    OMAP3515和OMAP3503是德州仪器(TI)开发的应用处理器系列,基于增强型OMAP 3架构。这些处理器适用于多种便携式设备和高性能嵌入式系统,包括导航设备、媒体播放器、数字摄像机等。OMAP3515和OMAP3503的主要特色在于其强大的处理能力和出色的图形加速能力。


    技术参数



    - 主处理器:基于ARM Cortex-A8内核,最高频率可达720 MHz。
    - 内存:256 KB L2缓存,112 KB ROM,64 KB共享SRAM。
    - 外部存储接口:SDRAM控制器,最多可访问1 GB的地址空间。
    - 图像处理:NEON多媒体架构,支持浮点和整数运算。
    - 图形加速:PowerVR SGX图形加速器(仅OMAP3515设备支持)。
    - 视频处理:支持高达24位RGB显示,提供16个通用计时器,支持NTSC和PAL视频输出。
    - 接口:多种通信接口如USB、MMC/SD、UART、I2C等。
    - 电源管理:支持动态电压和频率调节(DVFS),具备高效率的电源管理技术。
    - 封装形式:提供515引脚的s-PBGA封装,部分型号还提供423引脚封装。


    产品特点和优势



    OMAP3515和OMAP3503具有多项显著优势:
    - 高性能:采用先进的ARM Cortex-A8内核和NEON多媒体架构,支持高性能计算。
    - 图形处理能力:集成PowerVR SGX图形加速器,适合复杂图形渲染。
    - 低功耗设计:支持智能反射(SmartReflex)技术,可以实现动态电压和频率调节,从而降低功耗。
    - 丰富的接口:支持多种接口标准,便于与其他设备进行通信。
    - 灵活扩展:通过配置不同的外围接口,可以轻松扩展应用范围。


    应用案例和使用建议



    - 便携式媒体播放器:利用其强大的处理能力和图像处理能力,可以流畅播放高清视频。
    - 导航设备:配合GPS模块,能够提供实时地图更新和导航服务。
    - 游戏设备:支持高效的游戏渲染和多任务处理能力,适合运行大型游戏。
    - 使用建议:在选择外部存储设备时,应考虑SDRAM的带宽需求;在进行电源设计时,应充分考虑使用智能反射技术以优化功耗。


    兼容性和支持



    - 兼容性:与多种存储介质和外设兼容,如NAND闪存、SRAM、伪SRAM等。
    - 技术支持:德州仪器提供了详尽的技术文档和支持资源,帮助开发者快速上手并解决问题。


    常见问题与解决方案



    - Q1:如何优化系统性能?
    - A1:建议合理分配处理器资源,使用动态电压和频率调节技术以平衡性能和功耗。
    - Q2:如何提高系统的稳定性?
    - A2:确保电源供应稳定,合理配置外部存储设备,定期更新固件。
    - Q3:如何解决通信接口的问题?
    - A3:检查连接线缆和接口是否正常,确保通信协议设置正确。


    总结和推荐



    综上所述,OMAP3515和OMAP3503是性能强大且功能全面的应用处理器,特别适合用于便携式设备和高性能嵌入式系统。其卓越的处理能力、低功耗设计以及丰富的接口使得它在市场上具备很强的竞争力。对于寻求高效能应用处理器的开发者来说,这两个产品无疑是一个很好的选择。

OMAP3503ECBBA参数

参数
速度 600MHz
接口类型 1-Wire,HDQ,I2C,MMC,McBSP,McSPI,SD,SDIO,UART
I/O电压 1.8V,3V
核心处理器 ARM® Cortex®-A8
以太网速度 -
L1缓存指令存储器 16KB
SATA -
程序存储器类型 L1/L2 CACHE,ROM,SRAM
最大工作供电电压 -
最小工作供电电压 -
数据总线宽度 32bit
USB类型 USB 1.x (3),USB 2.0 (1)
内核数 1
协处理器/DSP 多媒体;NEON™ SIMD
最大时钟频率 600MHz
12.1mm(Max)
12.1mm(Max)
680μm(Max)
通用封装 PBGA-515
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 散装,托盘

OMAP3503ECBBA厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

OMAP3503ECBBA数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 微处理器(MPU) TEXAS INSTRUMENTS OMAP3503ECBBA OMAP3503ECBBA数据手册

OMAP3503ECBBA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 280.6394
2000+ ¥ 273.5045
3000+ ¥ 266.3696
库存: 10000
起订量: 1000 增量: 168
交货地:
最小起订量为:1000
合计: ¥ 280639.4
