TPS72012YZUR

产品分类: LDO稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: 85dB~50dB(10Hz~1MHz) 38μA 正极 Fixed 350mA 1 1.2V 1.1V 1.2V 4.5V 200mV@ 350mA -15uV/mA(Typ) 16uV/V(Typ) BGA 贴片安装
供应商型号: TPS72012YZUR
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS LDO稳压器 TPS72012YZUR

TPS72012YZUR概述


    产品简介


    TPS720 系列电子元器件是德州仪器(Texas Instruments)生产的一款高性能低压差线性稳压器(Low-Dropout Linear Regulator, LDO),适用于需要低输入电压和高效能的应用场合。TPS720 的主要功能是将输入电压稳定地转换为所需的输出电压,特别适合应用于数字相机、手机摄像头、无线局域网和手持设备等。其独特的Bias引脚可以提高瞬态响应性能和降低噪声,使其在众多应用中表现出色。

    技术参数


    TPS720 的技术规格和性能参数如下:
    - 输出电流:最高可提供 350 mA 的输出电流。
    - 静态电流:低至 38 μA。
    - 负载瞬态响应:在 0 mA 到 350 mA 范围内,负载变化仅产生±15 mV 的变化。
    - 输入电压范围:VIN 最高可达 4.5 V,最小可降至 VOUT + VDO。
    - 输出噪声:48 μVRMS(10 Hz 至 100 kHz 频率范围内)。
    - PSRR (电源抑制比):在 10 Hz 至 10 kHz 范围内,VIN PSRR 可达 80 dB,VBIAS PSRR 可达 70 dB。
    - 热保护:具有过流和过热保护功能。

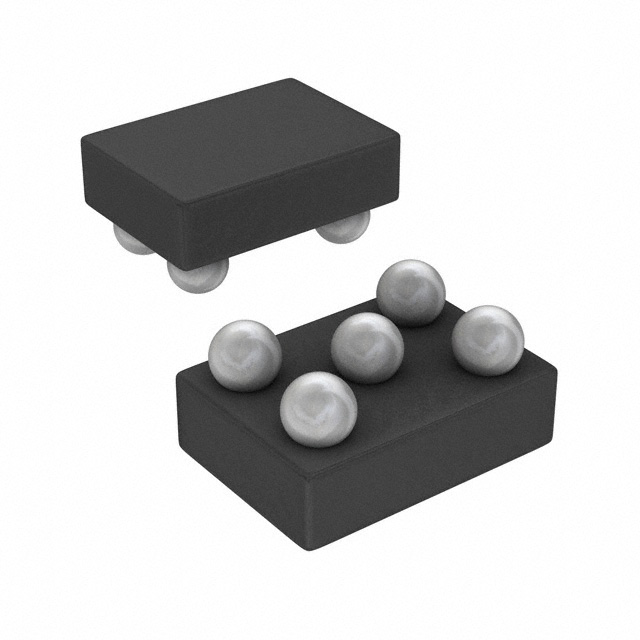

    - 封装:1.33 mm x 0.96 mm DSBGA-5 和 2 mm x 2 mm SON-6 封装。

    产品特点和优势


    TPS720 的独特之处在于其出色的瞬态响应能力和低静态电流,这使其非常适合对电池寿命要求高的应用。此外,TPS720 的内置软启动功能确保了 VOUT 的单调上升,防止启动时出现过冲现象。其稳定性还使得陶瓷电容器成为可能,简化了电路设计。这些特性使其在多种便携式电子设备中占据显著优势。

    应用案例和使用建议


    TPS720 广泛应用于各类便携式电子产品,如智能手机摄像头模块、无线路由器、智能手表和其他手持设备。例如,在智能手机中,TPS720 可以用于摄像头模块的电源管理,确保图像传感器的电压稳定,从而提高拍照质量。在使用时,建议确保输入电容(CIN)和输出电容(COUT)的正确选择和放置,以保持电路稳定性和提高瞬态响应能力。

    兼容性和支持


    TPS720 与其他电子元件和设备的兼容性良好,尤其适合与高效率的降压 DC-DC 转换器搭配使用。德州仪器提供了丰富的技术支持资源,包括详细的文档、工具和软件支持,用户可以通过官方技术支持渠道获得帮助。

    常见问题与解决方案


    1. 如何设置 VBIAS?
    - 解决方案:VBIAS 应设置为 VOUT + 1.4 V 或更高电压,具体取决于应用需求。
    2. VOUT 输出电压不准确怎么办?
    - 解决方案:检查输入电容(CIN)和输出电容(COUT)的容量是否符合规格,必要时更换电容。
    3. 如何实现最佳散热?
    - 解决方案:参考技术手册中的热设计指南,确保良好的热管理措施,如增加散热片或改善 PCB 设计以增强散热。

    总结和推荐


    TPS720 是一款出色的低压差线性稳压器,以其低功耗、优秀的瞬态响应能力和出色的 PSRR 性能而闻名。对于需要高效能电源管理的便携式设备,TPS720 是一个理想的选择。德州仪器的全面技术支持和广泛的应用文档确保了用户能够轻松实现最佳性能。因此,强烈推荐使用 TPS720 来满足您的电源管理需求。

TPS72012YZUR参数

参数
负载调节 -15uV/mA(Typ)
线路调节 16uV/V(Typ)
最小输入电压 1.1V
最大输出电压 1.2V
输出电流 350mA
最大输入电压 4.5V
纹波抑制-PSRR 85dB~50dB(10Hz~1MHz)
极性 正极
最大压差@电流 200mV@ 350mA
输出类型 Fixed
Iq-静态电流 38μA
最小输出电压 1.2V
稳压器数量 1
1.36mm(Max)
990μm(Max)
330μm(Max)
通用封装 BGA
安装方式 贴片安装
零件状态 在售
包装方式 散装,卷带包装

TPS72012YZUR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

TPS72012YZUR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS LDO稳压器 TEXAS INSTRUMENTS TPS72012YZUR TPS72012YZUR数据手册

TPS72012YZUR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 3.1978
2000+ ¥ 3.1165
3000+ ¥ 3.0352
库存: 12000
起订量: 1000 增量: 3000
交货地:
最小起订量为:1000
合计: ¥ 3197.8
