首页  >  产品百科  >  BQ2085DBT-V1P3

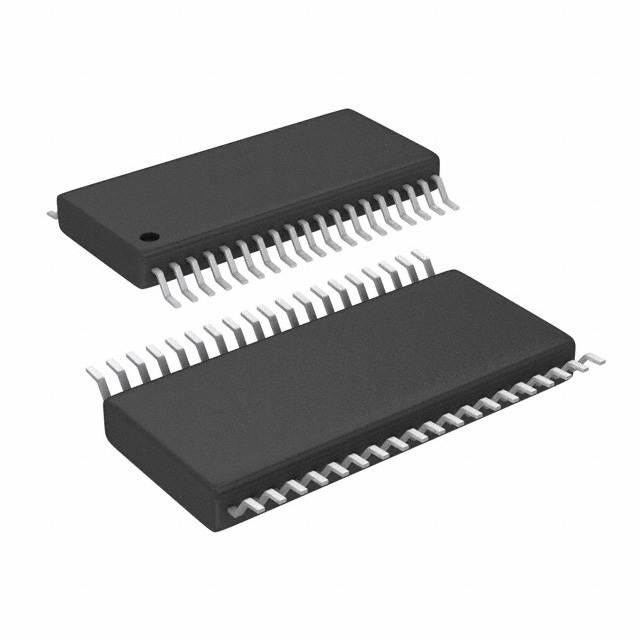

BQ2085DBT-V1P3

产品分类: 电池管理芯片
厂牌: TEXAS INSTRUMENTS
产品描述: 3V 3.6V SMBus Battery Monitor 锂离子电池 TSSOP-38 贴片安装
供应商型号: BQ2085DBT-V1P3
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS 电池管理芯片 BQ2085DBT-V1P3

BQ2085DBT-V1P3概述


    产品简介


    产品类型:SLUS598是德州仪器(Texas Instruments)生产的一款电池电量监测集成电路(IC),专为锂离子(Li-Ion)和锂聚合物(Li-Polymer)电池设计。它支持智能电池规范(SBS)V1.1,并提供对可用电池电量的准确测量。
    主要功能:该产品集成了一个高分辨率16位积分型转换器,用于测量电池充放电电流;通过一个16位ΔΣ转换器来测量电压和温度;并且通过内部时间基准消除对外部晶振的需求。
    应用领域:该产品广泛应用于笔记本电脑、医疗和测试设备、便携式仪器等领域。

    技术参数


    - 主要技术规格:
    - 工作电压范围:VDD相对VSS为-0.3 V至6 V。
    - 运行温度范围:TA为-20°C至85°C。

    - 性能参数:
    - 电源电压范围:3.0 V到3.6 V。
    - 工作电流:450 μA(无闪存编程)。
    - 睡眠电流:8 μA。
    - 集成时间基准:自校准,偏移误差小于1 µV。

    - 支持的电气特性:
    - 输入电压范围:-0.3 V到VDD+0.3 V。
    - SMBus操作频率:50%占空比时,10 kHz到100 kHz。

    - 工作环境:
    - 储存温度范围:Tstg为-65°C至150°C。

    产品特点和优势


    - 精准测量:提供优于3-nVh的分辨率和小于1 µV的偏移误差。
    - 智能化管理:集成的时间基准消除了对外部晶振的需求,提高了系统集成度。
    - 多功能集成:包含LED驱动和多种传感器接口,实现全面的功能。
    - 灵活配置:512字节内部数据闪存内存,允许灵活配置容量和电压等参数。

    应用案例和使用建议


    应用案例:适用于笔记本电脑、医疗设备和便携式仪器等。以笔记本电脑为例,用户可以通过该芯片获取电池剩余电量、温度、电压和运行时间预测等信息,并通过LED显示器直观显示。
    使用建议:为了确保最佳性能,在安装过程中需将113 kΩ电阻尽可能靠近SLUS598,并且建议选择±0.1%容差和±50 ppm温漂的电阻。此外,定期进行自动校准以保持测量精度。

    兼容性和支持


    该产品与TI的bq29311模拟前端(AFE)保护IC兼容,能够通过少外部组件提供完整的电池包电子控制。制造商提供了丰富的文档支持和客户服务,帮助用户解决在使用过程中遇到的问题。

    常见问题与解决方案


    - 问题1:电源电压超出了规定范围。
    - 解决方案:检查电源电压是否稳定,如不稳定则增加稳压器。

    - 问题2:温度传感器读数异常。
    - 解决方案:确认连接正确,重新设置温度传感器相关参数。

    总结和推荐


    总体来看,SLUS598是一款高性能的电池电量监测IC,适用于多种便携式电子设备。其高精度测量能力和灵活的配置使其在市场上具有很强的竞争力。推荐用于需要精确电池状态监控的应用场景。

BQ2085DBT-V1P3参数

参数
电池类型 锂离子电池
输出电流 -
最大工作供电电压 3.6V
故障保护 -
接口类型 SMBus
最大输出电压 -
功能 Battery Monitor
最小输出电压 -
最小工作供电电压 3V
9.8mm(Max)
4.5mm(Max)
1.05mm(Max)
通用封装 TSSOP-38
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 散装,托盘,管装

BQ2085DBT-V1P3厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

BQ2085DBT-V1P3数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 电池管理芯片 TEXAS INSTRUMENTS BQ2085DBT-V1P3 BQ2085DBT-V1P3数据手册

BQ2085DBT-V1P3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 128.2896
2000+ ¥ 125.028
3000+ ¥ 121.7664
库存: 5000
起订量: 1000 增量: 50
交货地:
最小起订量为:1000
合计: ¥ 128289.6
