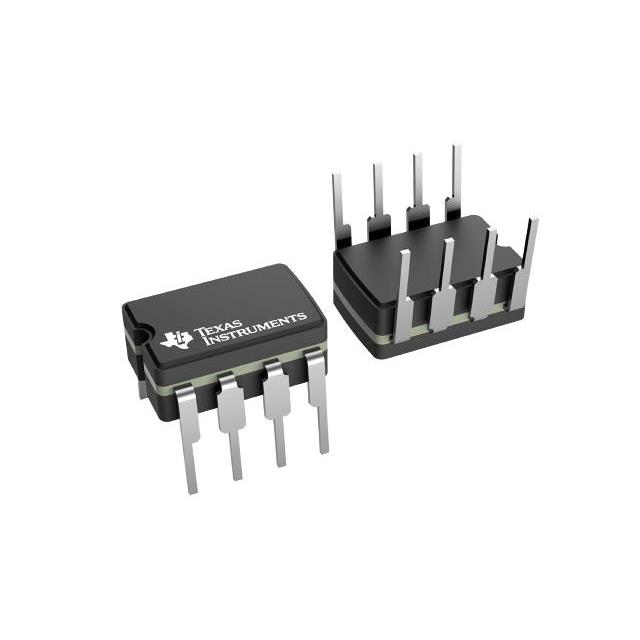

UCC1803J883B

产品分类: DC-DC稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: Flyback No 31KHz Transistor Driver 1 CDIP-8 通孔安装
供应商型号: UCC1803J883B
供应商: 国内现货
标准整包数: 1
TEXAS INSTRUMENTS DC-DC稳压器 UCC1803J883B

UCC1803J883B概述

    # 高效低功耗电流模式PWM控制器:UCC2803技术详解

    产品简介


    UCC2803是一款高性能、低功耗的电流模式PWM(脉宽调制)控制器,专为开关模式电源(SMPS)设计。该芯片结合了高集成度与强大的控制功能,是适用于多种电子设备的理想选择。其典型应用包括直流到直流转换器、电源模块、工业电源系统以及电池供电的便携式设备。UCC2803不仅具备高效率的电流控制特性,还提供了丰富的保护功能,确保系统的安全稳定运行。
    主要功能
    - 内置软启动功能:降低启动时的冲击电流。
    - 内部领先边沿空白处理:消除电流感应信号中的噪声干扰。
    - 70纳秒快速响应:从电流感测到门驱动输出的时间极短,适合高频工作。
    - 1安培推挽输出:强大的驱动能力,支持多种功率MOSFET。
    - 精确的1.5%参考电压:提供高精度的电压基准。
    应用领域
    - 通信电源
    - 工业控制
    - 医疗电子设备
    - 消费类电子产品
    - 便携式设备

    技术参数


    以下是UCC2803的关键技术规格及性能指标:
    | 参数 | 值 | 单位 |
    |
    | 起始供电电流 | 100 µA | 典型值 |
    | 正常工作供电电流 | 500 µA | 典型值 |
    | 最大工作频率 | 1 MHz
    | 输出电压精度 | ±1.5%
    | 工作温度范围 | -40°C 至 +85°C
    | 推挽输出电流 | ±750 mA
    此外,UCC2803具备过流保护、过热保护和短路保护等多重安全机制,可在恶劣环境下保持正常运行。其引脚配置符合UC3842标准,便于替代传统芯片。

    产品特点和优势


    独特功能
    1. 内部软启动:减少启动时对输入电源的冲击,延长系统寿命。
    2. 领先边沿空白:有效抑制电流感应信号中的尖峰噪声,提高系统可靠性。
    3. 高速响应:从电流感测到输出驱动仅需70纳秒,特别适合高频应用场景。
    4. 卓越兼容性:与UC3842具有相同的引脚布局,可直接替换现有设计。
    市场竞争力
    UCC2803以其紧凑的设计、卓越的性能和广泛的应用适应性,在同类产品中脱颖而出。相比其他竞争品牌,它在功耗控制、响应速度和保护机制方面表现尤为突出,适合需要高效能与稳定性兼顾的电源管理场景。

    应用案例和使用建议


    典型应用案例
    UCC2803广泛应用于各类DC-DC转换器中,例如:
    - 笔记本电脑充电器
    - 太阳能逆变器
    - 医疗设备适配器
    使用建议
    1. 优化电路布局:尽量缩短反馈引脚(FB)和电流感测引脚(CS)的布线长度,以减少寄生电容的影响。
    2. 合理选择外部元件:根据需求调节振荡电阻和电容的参数,以获得最佳频率和相位裕度。
    3. 加强散热设计:鉴于其较高的热阻(RθJA=50.9°C/W),建议通过增加PCB面积或采用外部散热片来改善散热效果。

    兼容性和支持


    兼容性
    UCC2803与UC3842系列完全引脚兼容,可以直接替换现有的UC3842设计,无需大幅改动硬件布局。同时,该芯片支持多种封装形式(如TSSOP、SOIC、PDIP等),满足不同应用需求。
    厂商支持
    德州仪器(TI)为UCC2803提供了详尽的技术文档和支持服务,包括数据手册、应用指南、参考设计以及在线技术支持社区。用户可通过官方渠道获取最新版本的软件工具和固件更新。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 启动时无法正常工作 | 检查起始供电电流是否符合要求 |
    | 输出波形失真严重 | 调整外部滤波电容值 |
    | 过热保护触发频繁 | 改善散热设计或降低负载功率 |

    总结和推荐


    综上所述,UCC2803凭借其低功耗、高效率、多功能保护机制以及广泛的适用性,成为一款优秀的PWM控制器。无论是对成本敏感的消费级产品还是追求极致性能的专业级设备,UCC2803都能提供可靠且高效的电源解决方案。
    推荐理由:如果您正在寻找一款能够兼顾性能与成本的PWM控制器,并且需要一个高度集成且易于集成到现有系统中的解决方案,那么UCC2803无疑是您的理想之选。强烈推荐给所有关注电源管理系统优化的工程师和技术人员!

UCC1803J883B参数

参数
开关频率 31KHz
同步整流器 No
拓扑 Flyback
最小输出电压 -
最大输入电压 -
功能 Step-Up/Step-Down
最小输入电压 -
最大输出电压 -
输出类型 Transistor Driver
输出数量 1
通用封装 CDIP-8
安装方式 通孔安装
应用等级 军用级
零件状态 在售
包装方式 散装,管装
