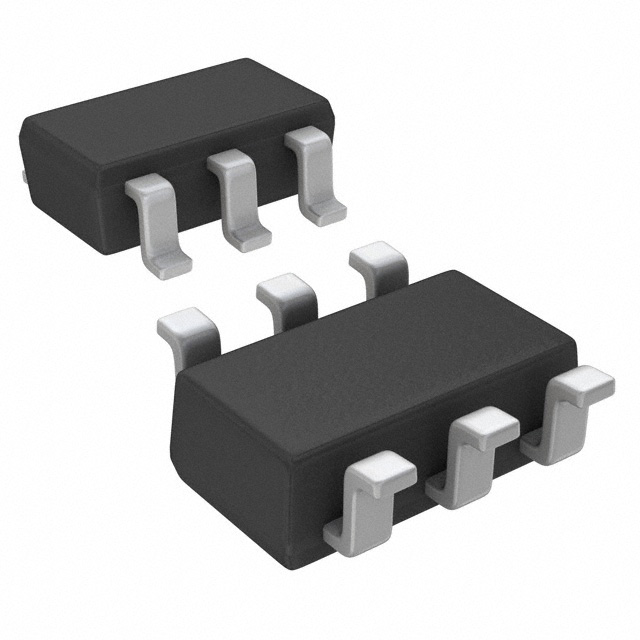

LM2840YQMKX/NOPB

产品分类: DC-DC稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: Buck No 1.25MHz Adjustable 1 34V 765mV 42V 4.5V TSOT-23-6 贴片安装,黏合安装
供应商型号: LM2840YQMKX/NOPB
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS DC-DC稳压器 LM2840YQMKX/NOPB

LM2840YQMKX/NOPB概述

    LM284x SIMPLE SWITCHER® 技术手册摘要

    1. 产品简介


    LM284x 系列是 Texas Instruments 推出的 SIMPLEX SWITCHER® 系列降压(降压)调节器,涵盖 4.5V 至 42V 的输入电压范围,具有多种输出电流选项(100mA、300mA 和 600mA),适用于各种电池供电设备、工业分布式电源应用及便携式媒体播放器等。

    2. 技术参数


    - 输入电压范围: 4.5V 至 42V
    - 输出电流: 100mA、300mA、600mA
    - 反馈引脚电压: 0.765V
    - 开关频率: 550kHz (X) 或 1.25MHz (Y)
    - 低待机电流: 16μA(典型值)
    - 内部补偿
    - 热关断
    - 启动软启动

    3. 产品特点和优势


    - 宽输入电压范围: 能够应对广泛的输入电压波动,适用于各种环境下的稳定运行。
    - 高效率: 内置低导通电阻(0.9Ω),通常能达到约 85% 的效率。
    - 小型封装: 采用 SOT-6L 封装,适合空间有限的应用场合。
    - 定制设计工具: 可以使用 WEBENCH® Power Designer 进行自定义设计。

    4. 应用案例和使用建议


    - 应用示例: 电池供电设备、工业分布式电源系统和便携式媒体播放器等。
    - 使用建议:
    - 针对不同的负载电流选择适当的型号(LM2840、LM2841、LM2842)。
    - 注意散热设计,确保长期稳定运行。
    - 使用合适的外部组件(如电感、电容)来实现最优性能。

    5. 兼容性和支持


    - 兼容性: 与现有标准电子设备兼容。
    - 支持: 包括详细的文档、在线工具和社区资源。

    6. 常见问题与解决方案


    - 问题: 电流限制低于预期。
    - 解决方案: 检查输入电压是否低于设定阈值,或者外部电感值是否合适。
    - 问题: 待机电流过高。
    - 解决方案: 检查电源电压和 SHDN 引脚的连接方式。

    7. 总结和推荐


    LM284x 系列降压调节器凭借其广泛的输入电压范围、高效的内部设计以及简便的定制工具,成为工业和便携设备中理想的电源解决方案。其宽泛的应用场景使其在市场上具备较强的竞争力。总体而言,该产品高度推荐用于需要高可靠性和灵活性的电源设计项目。

LM2840YQMKX/NOPB参数

参数
输出数量 1
最大输入电压 42V
最小输出电压 765mV
最小输入电压 4.5V
最大输出电压 34V
同步整流器 No
拓扑 Buck
功能 Step-Down
开关频率 1.25MHz
输出类型 Adjustable
3.05mm(Max)
1.75mm(Max)
1mm(Max)
通用封装 TSOT-23-6
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

LM2840YQMKX/NOPB厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

LM2840YQMKX/NOPB数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS DC-DC稳压器 TEXAS INSTRUMENTS LM2840YQMKX/NOPB LM2840YQMKX/NOPB数据手册

LM2840YQMKX/NOPB封装设计

查看详情并下载
Symbol
Footprint
3D Model
