TPS22920YZPR

产品分类: 其他驱动器
厂牌: TEXAS INSTRUMENTS
产品描述: 德州仪器 负载管理开关电源芯片, 3.6 V电源, 1输出, 8引脚
供应商型号: 11MZ-TPS22920YZPR
供应商: 云汉优选
标准整包数: 1

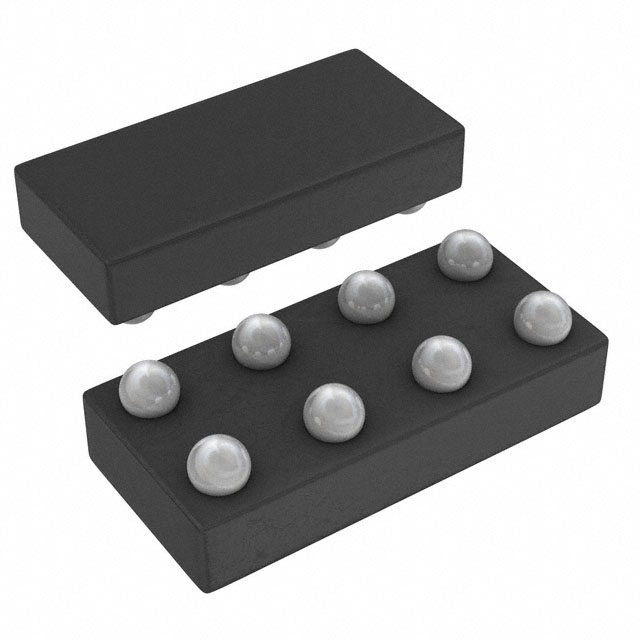

TEXAS INSTRUMENTS 其他驱动器 TPS22920YZPR

TPS22920YZPR概述

    TPS22920x 3.6-V, 4-A, 5.3-mΩ On-Resistance, Integrated Load Switch with Controlled Turn-on

    1. 产品简介


    TPS22920x 是一款小型空间节省型负载开关,具有受控的开启时间以减少浪涌电流。该器件内置一个能够在0.75 V至3.6 V输入电压范围内工作的NMOS开关,能处理高达4 A的连续开关电流。此负载开关适用于笔记本电脑、平板电脑、智能手机等多种便携式电子设备。

    2. 技术参数


    - 输入电压范围:0.75 V 至 3.6 V
    - 最大连续开关电流:4 A
    - 开关导通电阻(典型值):
    - VIN = 3.6 V时,rON = 5.3 mΩ
    - VIN = 2.5 V时,rON = 5.4 mΩ
    - VIN = 1.8 V时,rON = 5.5 mΩ
    - VIN = 1.2 V时,rON = 5.8 mΩ
    - VIN = 1.05 V时,rON = 6.1 mΩ
    - VIN = 0.75 V时,rON = 7.3 mΩ
    - 热阻:
    - 结点到环境的热阻 RθJA:130 °C/W
    - 结点到板的热阻 RθJB:51 °C/W
    - 静电放电:
    - 人体模型 (HBM): ±4000 V
    - 充电设备模型 (CDM): ±1000 V

    3. 产品特点和优势


    TPS22920x 的显著特点包括:
    - 高集成度:内置NMOS开关和电荷泵,实现低导通电阻。
    - 受控的上升时间:减少启动时的浪涌电流。
    - 快速输出放电:当开关断开时,通过内部的1250 Ω电阻快速放电,防止输出浮空。
    - 小巧封装:采用超小尺寸的CSP-8封装(1.90 mm x 0.90 mm),适合紧凑设计。

    4. 应用案例和使用建议


    典型应用:
    - 笔记本电脑
    - 平板电脑
    - 智能手机
    - GPS导航设备
    - MP3播放器
    使用建议:
    - 确保输入电压范围符合0.75 V至3.6 V的要求。
    - 在使用过程中注意散热管理,特别是在高负载条件下。
    - 建议将输入端并联一个小陶瓷电容以稳定输入电压。

    5. 兼容性和支持


    TPS22920x 具有良好的兼容性,适用于各种低电压系统,例如常见的3.3 V或5 V系统。厂商提供了详尽的技术文档和工具支持,确保用户能够顺利使用和维护产品。

    6. 常见问题与解决方案


    - 问题:在高负载下,负载开关发热严重。
    - 解决方案:增加散热措施,如加装散热片或散热器,确保良好的热传导。
    - 问题:输出电压不稳定。
    - 解决方案:检查输入端是否安装了足够容量的电容以滤波输入电压,并确保电源的稳定性。

    7. 总结和推荐


    TPS22920x 是一款高性能、低成本的负载开关,非常适合用于便携式电子设备中。其独特的导通电阻和受控的开关特性使其在市场上具有强大的竞争力。对于需要高效、可靠的低电压系统的应用来说,这款产品是一个极佳的选择。强烈推荐在相关项目中使用 TPS22920x。
    以上是对 TPS22920x 的详细介绍。希望这些信息对您的选型和使用提供帮助。如果您有任何进一步的问题或需求,请随时联系我们。

TPS22920YZPR参数

参数
驱动数量 -
拓扑 高端
1.93mm(Max)
930μm(Max)
500μm(Max)
通用封装 DSBGA-8
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

TPS22920YZPR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

TPS22920YZPR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 其他驱动器 TEXAS INSTRUMENTS TPS22920YZPR TPS22920YZPR数据手册

TPS22920YZPR封装设计

查看详情并下载
Symbol
Footprint
3D Model
