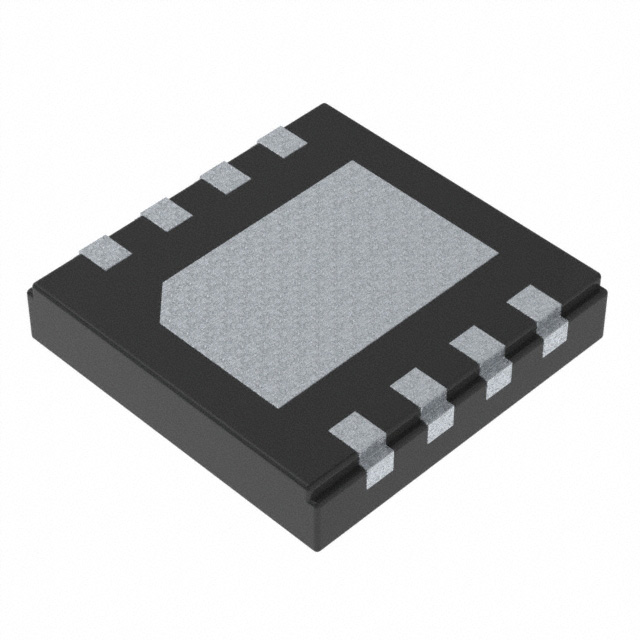

LM5017SDE/NOPB

产品分类: DC-DC稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: Buck Yes Adjustable 1 100V 1.225V 100V 7.5V SON 贴片安装,黏合安装 4mm(长度)*4mm(宽度)
供应商型号:
供应商:
标准整包数: 0
TEXAS INSTRUMENTS DC-DC稳压器 LM5017SDE/NOPB

LM5017SDE/NOPB概述


    产品简介


    产品名称:LM5017 100-V, 600-mA 恒定导通时间同步降压调节器
    产品类型:直流降压转换器
    主要功能:实现高效率的降压转换,适用于输入电压范围为7.5V到100V的场景
    应用领域:智能功率表、电信系统、汽车电子和隔离式偏置供电

    技术参数


    - 输入电压范围:7.5V 至 100V
    - 输出电流:600mA
    - 开关频率:最高可达1MHz(可调)
    - 控制方式:恒定导通时间(COT)
    - 内部集成开关:100V高侧和低侧MOSFET
    - 反馈参考精度:2%
    - 保护功能:热关断、欠压锁定(UVLO)、智能峰值电流限制
    - 封装:WSON-8、SO PowerPAD-8

    产品特点和优势


    独特功能:
    - 无需外部补偿网络
    - 高效的瞬态响应,接近恒定的工作频率
    - 集成的高侧和低侧开关
    - 可调的UVLO阈值
    优势:
    - 广泛的输入电压范围,非常适合于工业和汽车应用
    - 内置的高侧和低侧开关,减少了外部元件数量
    - 精度高的反馈参考,提高了输出稳定性

    应用案例和使用建议


    典型应用场景:
    - 智能功率表中的电源管理
    - 电信系统中的隔离式电源转换
    - 汽车电子中的低压稳压
    使用建议:
    - 在设计电路时,应注意散热问题,推荐使用WSON-8封装以降低热阻。
    - 选择合适的输入电容和输出电容以保证稳定的电压转换。

    兼容性和支持


    兼容性:
    - 可与各种标准MOSFET兼容
    - 具有广泛的输入电压范围,可以与多种电源组合使用
    支持:
    - WEBENCH Power Designer工具可以用于自定义设计
    - 厂商提供技术文档、样片申请及技术支持服务

    常见问题与解决方案


    问题1:输入电压低于阈值时,系统不工作。
    解决方案:检查并调整UVLO设置,确保其阈值符合要求。
    问题2:输出电压不稳定。
    解决方案:检查反馈回路,确保反馈电阻比例正确;检查输入和输出电容是否适当。

    总结和推荐


    综合评估:
    - LM5017是一款高效且可靠的降压转换器,特别适用于高电压输入的应用场合。
    - 由于其内置高侧和低侧开关以及高效的COT控制方式,使得系统设计更为简便,可靠性更高。
    推荐:
    - 强烈推荐在需要宽输入电压范围和高效率的应用中使用LM5017。该产品凭借其广泛的输入电压范围、高精度的反馈和良好的瞬态响应能力,在众多应用中具有极高的竞争力。

LM5017SDE/NOPB参数

参数
拓扑 Buck
开关频率 -
输出数量 1
同步整流器 Yes
最小输入电压 7.5V
最小输出电压 1.225V
最大输出电压 100V
输出类型 Adjustable
最大输入电压 100V
功能 Step-Down
长*宽*高 4mm(长度)*4mm(宽度)
通用封装 SON
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

LM5017SDE/NOPB厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

LM5017SDE/NOPB数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS DC-DC稳压器 TEXAS INSTRUMENTS LM5017SDE/NOPB LM5017SDE/NOPB数据手册

LM5017SDE/NOPB封装设计

查看详情并下载
Symbol
Footprint
3D Model
