LMR14010ADDCR

产品分类: DC-DC稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: Buck No 550KHz~850KHz Adjustable 1 40V 765mV 40V 4V SOT-23-THIN 贴片安装,黏合安装
供应商型号: 26M-LMR14010ADDCR
供应商: 云汉优选
标准整包数: 1

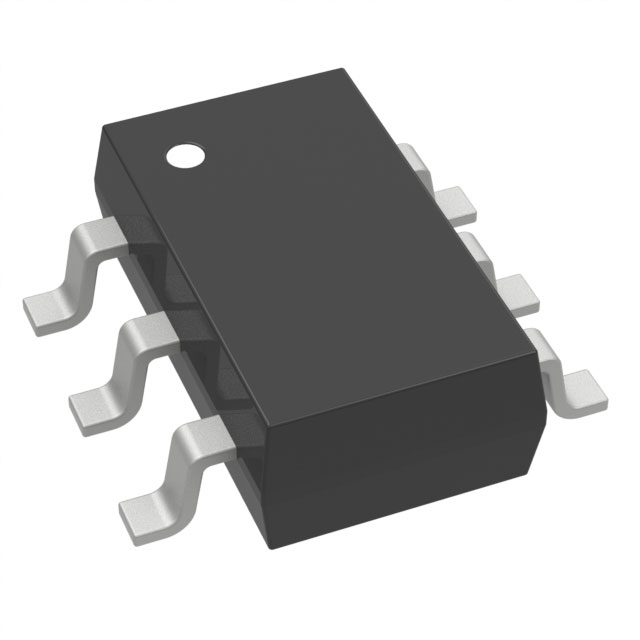

TEXAS INSTRUMENTS DC-DC稳压器 LMR14010ADDCR

LMR14010ADDCR概述


    产品简介


    LMR14010A是一款由德州仪器(Texas Instruments)生产的4V至40V输入范围的降压转换器,能够提供高达1A的输出电流。该产品特别适用于工业和汽车领域的多种应用,如智能仪表、家用电器、电梯和自动扶梯、相机等。LMR14010A具有高效率、低功耗、紧凑封装等特点,适用于需要高效电源管理的应用场合。

    技术参数


    - 输入电压范围: 4V 至 40V(瞬态保护到45V)
    - 开关频率: 0.7 MHz
    - 轻负载时高效率: 通过Eco-mode™实现
    - 低静态电流: 关断电流低至1μA,延长电池寿命
    - 最大输出电流: 1A
    - 反馈电压精度: 0.765V
    - 过流保护: 通过内部电流限制和热关断实现
    - 工作温度范围: -40°C 至 125°C
    - 封装: TSOT-6L(2.9mm x 1.6mm)

    产品特点和优势


    - 宽输入电压范围: 适应多种不同的电源输入需求
    - 高效率: 特别是在轻负载条件下,通过Eco-mode™模式显著提高效率
    - 低静态电流: 延长电池使用寿命
    - 紧凑封装: 小型化设计适合空间有限的应用
    - 内置软启动和补偿电路: 减少外部组件的数量,简化设计
    - 集成的UVLO保护: 避免低输入电压导致的不确定状态
    - 内部电流限制和热关断: 提供全面的安全保护

    应用案例和使用建议


    应用案例
    LMR14010A广泛应用于工业和消费电子产品中。例如,在智能家居中用于各种传感器和控制器的电源管理;在电梯和自动扶梯中用于提供稳定可靠的电源供应;在便携式设备中用于电池充电管理等。
    使用建议
    1. 布局设计: 在设计PCB布局时,注意将关键引脚(如FB、SW、VIN等)尽量靠近芯片,并使用适当的去耦电容来确保电源的稳定性。
    2. 热管理: 考虑到工作环境和散热要求,合理安排散热片或其他冷却措施,确保LMR14010A的工作温度不超过125°C。
    3. 电源输入端: 使用符合规格的电源输入,并注意电源线的长度和走线路径,以减少EMI干扰。
    4. 测试验证: 在实际应用前进行充分的测试和验证,确保系统在不同工况下均能正常运行。

    兼容性和支持


    - 兼容性: LMR14010A可与其他标准电源系统兼容,支持广泛的输入电压范围,且具有良好的负载适应性。
    - 支持和维护: 德州仪器提供详尽的技术文档和支持,包括在线工具(如WEBENCH® Power Designer)和社区资源,帮助用户快速定制设计并获得技术支持。

    常见问题与解决方案


    - Q: 如何设置输出电压?
    - A: 通过反馈引脚FB上的电阻分压器来设置输出电压。输出电压公式为:VOUT = 0.765V (1 + R1 / R2)。通常情况下,R2的值设为1kΩ至100kΩ,然后根据所需的输出电压计算R1的值。

    - Q: 当输入电压低于某个阈值时,LMR14010A会怎样?
    - A: LMR14010A内部具有UVLO(欠压锁定)电路,当输入电压低于内部固定阈值时,会自动关断输出。若要调整UVLO阈值,可以通过外部电阻连接到SHDN引脚来实现。

    总结和推荐


    LMR14010A是一款高性能、高可靠性的降压转换器,非常适合于需要高效率和稳定电源输出的应用场合。它具备宽输入电压范围、高效率、低静态电流、紧凑封装等显著优点。通过合理的使用建议和充分的测试验证,该产品能够满足大多数现代电子设备的电源管理需求。总体而言,强烈推荐使用LMR14010A进行电源设计,特别是对于那些对电源质量和可靠性有较高要求的应用。

LMR14010ADDCR参数

参数
最大输入电压 40V
最小输入电压 4V
最小输出电压 765mV
功能 Step-Down
最大输出电压 40V
同步整流器 No
拓扑 Buck
输出类型 Adjustable
输出数量 1
开关频率 550KHz~850KHz
3.05mm(Max)
1.75mm(Max)
1.1mm(Max)
通用封装 SOT-23-THIN
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

LMR14010ADDCR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

LMR14010ADDCR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS DC-DC稳压器 TEXAS INSTRUMENTS LMR14010ADDCR LMR14010ADDCR数据手册

LMR14010ADDCR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 3.2133
10+ ¥ 2.8051
50+ ¥ 2.5635
100+ ¥ 2.4132
500+ ¥ 2.2911
1000+ ¥ 2.1548
库存: 8490
起订量: 1 增量: 3000
