BQ296103DSGT

产品分类: 电池管理芯片
厂牌: TEXAS INSTRUMENTS
产品描述: 2A(Max) -0.3V 3V 30V 20V Battery Protection 过压 锂离子电池 SON 贴片安装,黏合安装
供应商型号: BQ296103DSGT
供应商: 国内现货
标准整包数: 1000

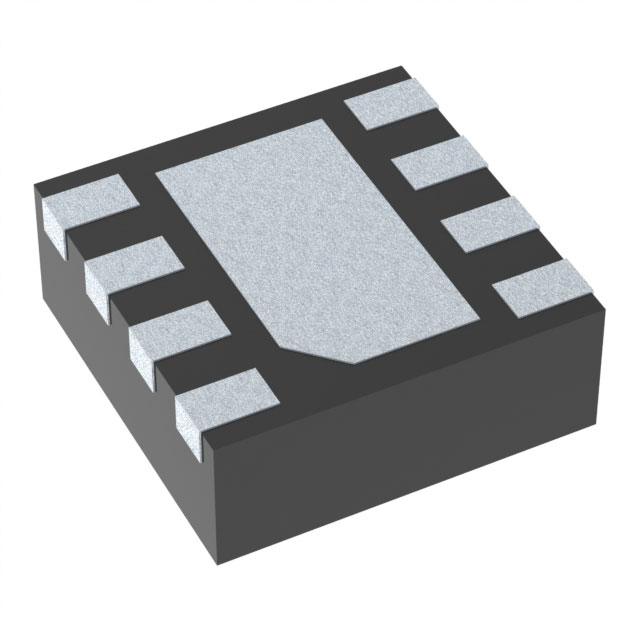

TEXAS INSTRUMENTS 电池管理芯片 BQ296103DSGT

BQ296103DSGT概述

    产品概述:BQ2960/2961/2962 过电压保护芯片

    产品简介


    BQ2960/2961/2962 是专为锂电池组设计的高精度低功耗过电压保护芯片,适用于2系列、3系列及4系列电池的保护需求。这些芯片可以监测每个电池单元的电压并提供过电压保护(OVP),从而确保系统安全运行。它们内置固定延迟计时器,在检测到过电压情况后触发输出信号,以指示故障状态。

    技术参数


    - 过电压保护(OVP):范围从3.85V到4.6V。
    - 过电压阈值:±10mV的高精度。
    - 延迟时间:出厂编程设置,可选延迟时间包括3秒、4秒、5.5秒或6.5秒。
    - 输出选项:可配置为高电平或低电平有效。
    - 电源电流:开启模式下约4μA,关闭模式下约1.2μA。
    - 封装尺寸:8-Pin WSON (2mm x 2mm),便于集成和紧凑布局。
    - 供电范围:BQ2960支持2-3系列电池;BQ2961和BQ2962支持2-4系列电池。

    产品特点和优势


    - 高精度:通过±10mV的过电压检测精度保证电池组的安全。
    - 低功耗:在开启和关闭状态下均有低功耗表现,符合节能标准。
    - 小尺寸:8-Pin WSON (2mm x 2mm) 封装,适合便携式设备的小型化要求。
    - 灵活的输出选项:根据需要选择不同的输出电压(如3.3V、2.5V和1.8V等)。

    应用案例和使用建议


    BQ2960/2961/2962 在笔记本电脑、超极本、医疗设备和UPS电池备份等应用中表现出色。在实际应用中,可以通过设定过电压阈值来调整系统的安全级别,例如在笔记本电脑中可以避免电池过充导致的安全隐患。建议在使用过程中根据具体应用场景选择合适的型号和配置,以获得最佳保护效果。

    兼容性和支持


    这些芯片与其他主流的锂电池管理电路高度兼容,可以轻松集成到现有的系统中。德州仪器提供了全面的技术支持文档和在线社区资源,帮助用户更好地理解和使用这些芯片。

    常见问题与解决方案


    - 问题:如何选择正确的电压阈值?
    - 解答:根据系统要求和电池类型选择合适的过电压阈值,确保既不过于保守也不会过于宽松。
    - 问题:芯片工作时出现电流异常怎么办?
    - 解答:检查连接线路是否正确,并确保外部陶瓷电容用于稳定输出。如果问题依旧,可能需要联系技术支持获取进一步的帮助。

    总结和推荐


    综上所述,BQ2960/2961/2962 是一款高性能、低成本的锂电池过电压保护解决方案,适用于各种便携式和嵌入式应用。凭借其高精度、低功耗和小巧的封装尺寸,这些芯片在市场上具有很强的竞争力。强烈推荐在需要可靠电池保护的应用中采用这些产品。

BQ296103DSGT参数

参数
功能 Battery Protection
输出电流 2A(Max)
最小输出电压 -0.3V
电池类型 锂离子电池
最大输出电压 30V
最大工作供电电压 20V
故障保护 过压
最小工作供电电压 3V
接口类型 -
2.1mm(Max)
2.1mm(Max)
750μm(Max)
通用封装 SON
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 散装,卷带包装

BQ296103DSGT厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

BQ296103DSGT数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 电池管理芯片 TEXAS INSTRUMENTS BQ296103DSGT BQ296103DSGT数据手册

BQ296103DSGT封装设计

查看详情并下载
Symbol
Footprint
3D Model
