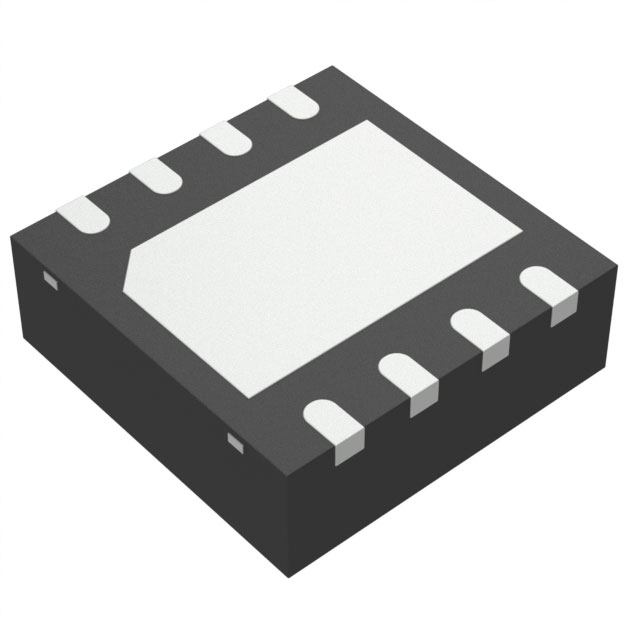

UCC27211DRMT

产品分类: 栅极电源驱动器
厂牌: TEXAS INSTRUMENTS
产品描述: 7.2ns 2 8V 40ns 17V 1.3V,2.7V Non-Inverting MOSFET,N沟道 5.5ns 半桥 4A,4A SON 贴片安装,黏合安装 4mm*4mm*900μm
供应商型号: UCC27211DRMT
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS 栅极电源驱动器 UCC27211DRMT

UCC27211DRMT概述


    产品简介


    UCC27210 和 UCC27211 PWM控制器 是一种高频率驱动器,专门设计用于驱动两个N沟道MOSFET,在高侧和低侧配置下提供独立输入控制。这些控制器主要用于电信、数据通信及商用电源领域,如半桥和全桥转换器、推挽转换器、高压同步降压转换器和双开关前向转换器等。此外,它们还适用于Class-D音频放大器。

    技术参数


    - 最大输入电压范围:-10 V 至 20 V
    - 输出电流:最高可达4 A(源)和4 A(漏)
    - 电阻:0.9 Ω(拉高和拉低电阻)
    - 工作电压范围:8 V至17 V(绝对最大值为20 V)
    - 传播延迟时间:典型值为18 ns
    - 延迟匹配:2 ns
    - 工作温度范围:-40°C 至 140°C
    - 封装选项:SOIC-8、PowerPAD SOIC-8、4 mm x 4 mm SON-8 和 4 mm x 4 mm SON-10

    产品特点和优势


    UCC27210 和 UCC27211 高频高边和低边驱动器在同类产品中具有显著的优势。通过将峰值输出拉高和拉低电流增加到4 A,使得它们可以更有效地驱动大功率MOSFET,同时减小切换过程中的损耗。另外,输入结构可以直接处理-10 V的直流电,从而提高其抗干扰能力和与门驱动变压器直接接口的能力。这些特性使其在多种应用中表现出色,特别是在需要高性能和高可靠性的场合。

    应用案例和使用建议


    典型应用案例
    - 电源供应系统:适用于电信、数据通信等领域。
    - 转换器:适用于半桥和全桥转换器、推挽转换器、高压同步降压转换器等。
    - 音频放大器:应用于Class-D音频放大器。
    使用建议
    1. 电路布局:确保电源引脚和接地引脚之间有足够的去耦电容,推荐的电容值范围为0.22 µF至4.7 µF。
    2. 引脚连接:正确连接高边和低边输入引脚,避免因高阻抗源信号而引起的输出错误。
    3. 热管理:使用大散热区域或接地层来改善热性能,特别是对于带有PowerPAD的封装。

    兼容性和支持


    UCC27210 和 UCC27211 与大多数工业标准封装兼容,如SOIC-8、PowerPAD SOIC-8、4 mm x 4 mm SON-8 和 4 mm x 4 mm SON-10。厂商提供了详尽的技术文档和支持服务,以帮助用户更好地理解和使用这些产品。

    常见问题与解决方案


    1. Q: 输出电压不稳定
    - A: 检查去耦电容的连接和值是否符合推荐范围。
    2. Q: 热管理不佳
    - A: 增加散热面积或使用更好的散热材料,确保良好的热连接。
    3. Q: 输入信号受干扰
    - A: 在每个输入引脚上添加一个旁路电容,以消除可能的噪声影响。

    总结和推荐


    UCC27210 和 UCC27211 PWM控制器凭借其高性能、高可靠性以及广泛的应用范围,在众多电子元器件中脱颖而出。强烈推荐给需要高效能电源管理和转换解决方案的设计工程师和制造商。这些驱动器的优良性能和多功能性使其成为许多应用场景的理想选择。

UCC27211DRMT参数

参数
电流 - 峰值输出(灌入,拉出) 4A,4A
通道类型 -
输入类型 Non-Inverting
最小工作供电电压 8V
上升时间 7.2ns
下降时间 5.5ns
驱动配置 半桥
驱动数量 2
最大传播延迟时间 40ns
栅极类型 MOSFET,N沟道
最大高压侧电压-自举 120V
逻辑电压 - VIL,VIH 1.3V,2.7V
最大工作供电电压 17V
长*宽*高 4mm*4mm*900μm
通用封装 SON
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装
