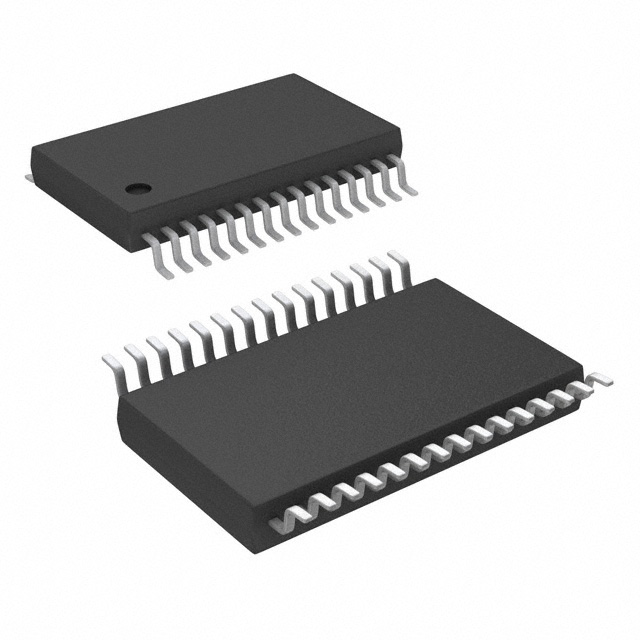

BQ7693003DBT

产品分类: 电池管理芯片
厂牌: TEXAS INSTRUMENTS
产品描述: 6V 6 to 25V I²C Battery Monitor 欠压,短路,过压,过流 多元化学 TSSOP-30 贴片安装
供应商型号: BQ7693003DBT
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS 电池管理芯片 BQ7693003DBT

BQ7693003DBT概述

    电子元器件产品技术手册:bq769x0系列电池监测器

    1. 产品简介


    bq769x0系列是一种先进的电池监控器,专为锂离子电池和其他高功率电池系统设计。该系列包含三种型号:bq76920、bq76930和bq76940,分别支持最多5、10和15个电池单元。该系列产品广泛应用于电动自行车、电动工具、不间断电源(UPS)系统、基站备用系统及各类工业电池组等场合。

    2. 技术参数


    - 输入电压范围:最高可达108V。
    - 温度测量范围:支持内部温度传感器和外部NTC热敏电阻。
    - 过压保护:支持过电压(OV)、欠电压(UV)保护。
    - 电流测量:通过内部ADC测量电池包电流(库仑计)。
    - 工作温度范围:-40°C到+125°C。
    - 输出电压:可提供2.5V或3.3V稳压输出。
    - 接口:支持I2C通信,可选CRC校验。

    3. 产品特点和优势


    - 纯数字接口:集成ADC直接支持数字化读出关键系统参数。
    - 硬件保护功能:包括过流、短路、过压、欠压及二级保护检测。
    - 集成电池均衡FET:内置电池均衡功能。
    - 简易的I2C通信:方便集成,无需EEPROM编程。
    - 低功耗模式:可通过SHIP模式实现超低功耗状态。

    4. 应用案例和使用建议


    - 应用案例:适用于各种轻型电动车、电动工具、储能系统等场景。
    - 使用建议:
    - 环境适应性:确保产品在指定的工作温度范围内使用,以避免过温损坏。
    - 系统配置:根据电池数量选择合适的bq769x0型号。
    - 通信稳定性:建议在I2C总线上增加上拉电阻以提高通信稳定性和可靠性。

    5. 兼容性和支持


    - 兼容性:与标准I2C通信协议完全兼容,可轻松集成到现有的控制系统中。
    - 技术支持:TI提供了详尽的技术文档、工具软件及社区支持,确保用户能够充分利用产品功能。

    6. 常见问题与解决方案


    - 问题1:无法正常通信。
    - 解决方案:检查I2C线路连接,确保上拉电阻正确接入。
    - 问题2:电压读数异常。
    - 解决方案:检查传感器和电缆连接,确保连接良好且无干扰。

    7. 总结和推荐


    bq769x0系列电池监控器凭借其强大的功能、优异的性能和广泛的适用性,在工业级电池管理领域具有显著的优势。对于需要高性能、高可靠性的电池管理系统而言,它是一个理想的选择。强烈推荐使用该系列产品。

BQ7693003DBT参数

参数
输出电流 -
最大输出电压 -
最小输出电压 -
电池类型 多元化学
最小工作供电电压 6V
故障保护 欠压,短路,过压,过流
功能 Battery Monitor
接口类型 I²C
最大工作供电电压 6 to 25V
7.9mm(Max)
4.5mm(Max)
1.2mm(Max)
通用封装 TSSOP-30
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 管装

BQ7693003DBT厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

BQ7693003DBT数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 电池管理芯片 TEXAS INSTRUMENTS BQ7693003DBT BQ7693003DBT数据手册

BQ7693003DBT封装设计

查看详情并下载
Symbol
Footprint
3D Model
