O919A14CTRGZRQ1

产品分类: 电源管理芯片(PMIC)
厂牌: TEXAS INSTRUMENTS
产品描述: 3.135V 5.25V TDA3x,DRA71x,DRA79x QFN 贴片安装,黏合安装
供应商型号: O919A14CTRGZRQ1
供应商: 国内现货
标准整包数: 1000

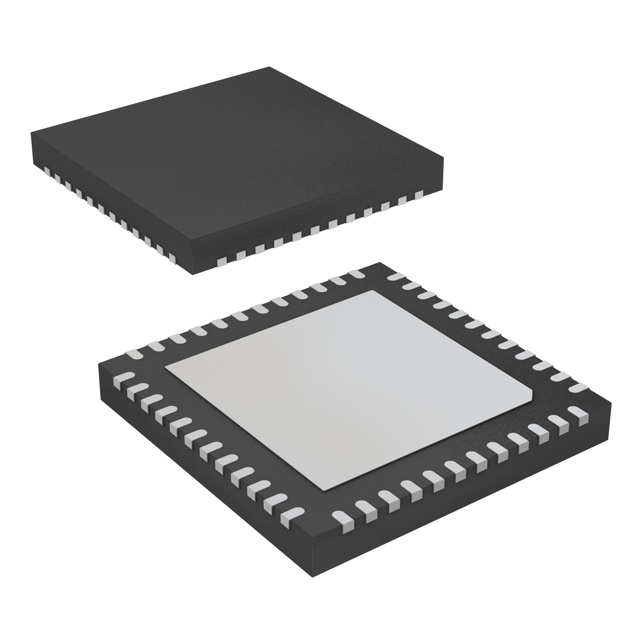

TEXAS INSTRUMENTS 电源管理芯片(PMIC) O919A14CTRGZRQ1

O919A14CTRGZRQ1概述

    TPS65919-Q1 Power Management Unit (PMU) 技术手册解析

    1. 产品简介


    TPS65919-Q1 是一款专为处理器设计的电源管理单元(PMU),符合汽车级标准(AEC-Q100)。它集成了四个可配置的降压转换器(SMPS)和四个低压差线性稳压器(LDO),用于高效管理和调节系统电压,以适应处理器核心、内存、I/O以及其他低噪声或低电流域的需求。该PMU适用于汽车数字集群、高级驾驶辅助系统(ADAS)和导航系统等多种应用场合。

    2. 技术参数


    - 工作温度范围:–40°C 到 +105°C
    - 供电电压范围:3.135 V 至 5.25 V
    - 电源管理
    - 四个降压转换器(SMPS)输出范围:0.7 V 至 3.3 V,可配置为双相模式以提供最大7A输出。
    - 四个低压差线性稳压器(LDO)输出范围:0.9 V 至 3.3 V,提供低噪声性能。
    - 电流消耗
    - 关机模式:20 μA
    - 睡眠模式(两个SMPSs活跃):90 μA
    - 其他电气特性
    - 支持热监测和短路保护
    - 可同步至外部时钟(1.7 MHz至2.7 MHz)
    - 包含12位Sigma-Delta通用模拟到数字转换器(GPADC)

    3. 产品特点和优势


    - AEC-Q100 认证:确保在极端条件下稳定可靠。
    - 动态电压缩放(DVS):允许处理器根据需求进行实时电压调整,提高能效。
    - 双相配置:通过合并SMPS输出,实现高效的大电流供给。
    - 多种控制接口:支持SPI和I²C,提供灵活的资源配置和控制选项。
    - 高集成度:集成了ADC、GPADC、OTP配置记忆等功能,简化电路设计和布局。

    4. 应用案例和使用建议


    - 应用案例:适用于汽车电子领域,如数字仪表盘、ADAS系统和导航系统。这些应用通常要求高可靠性、紧凑的设计和低功耗。
    - 使用建议:
    - 在设计过程中注意散热设计,以确保PMU在高负载情况下也能保持正常工作。
    - 配置适当的外部电容和电阻值,确保电源管理单元能够快速响应系统电压变化。
    - 使用推荐的供电电压范围,避免超出绝对最大额定值导致损坏。

    5. 兼容性和支持


    - 兼容性:TPS65919-Q1支持多种通信协议(如SPI和I²C),便于与不同控制器或微处理器兼容。
    - 支持:德州仪器提供详尽的技术文档、工具和软件支持,方便开发者进行开发和调试。

    6. 常见问题与解决方案


    - 问题1:无法启动系统。
    - 解决方案:检查系统供电电压是否在指定范围内,确认所有连接是否正确。
    - 问题2:电源管理异常。
    - 解决方案:检查是否存在短路情况,查看过流保护机制是否触发。
    - 问题3:热监测报警。
    - 解决方案:增加散热措施,或者降低系统负载。

    7. 总结和推荐


    TPS65919-Q1 是一款高度集成的电源管理单元,具有优异的性能和可靠性,特别适合于汽车电子领域的应用。其丰富的功能和灵活的控制方式使得它在复杂的应用环境中表现出色。因此,我们强烈推荐该产品作为汽车电子系统的电源管理解决方案。

O919A14CTRGZRQ1参数

参数
最大输出电压 -
最小输出电压 -
应用场景 TDA3x,DRA71x,DRA79x
最大工作供电电压 5.25V
最小工作供电电压 3.135V
工作电源电流 -
通用封装 QFN
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

O919A14CTRGZRQ1厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

O919A14CTRGZRQ1数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 电源管理芯片(PMIC) TEXAS INSTRUMENTS O919A14CTRGZRQ1 O919A14CTRGZRQ1数据手册

O919A14CTRGZRQ1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 44.958
2000+ ¥ 43.815
3000+ ¥ 42.672
库存: 16000
起订量: 1000 增量: 2500
交货地:
最小起订量为:1000
合计: ¥ 44958
直接购买
加入购物车
