首页  >  产品百科  >  UC2843AD

UC2843AD

产品分类: DC-DC稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: Boost,Buck,Flyback,Forward No Up~500KHz Transistor Driver 1 5V 4.95V 6.3V -0.3V SOIC-14 贴片安装
供应商型号: UC2843AD
供应商: 国内现货
标准整包数: 1000

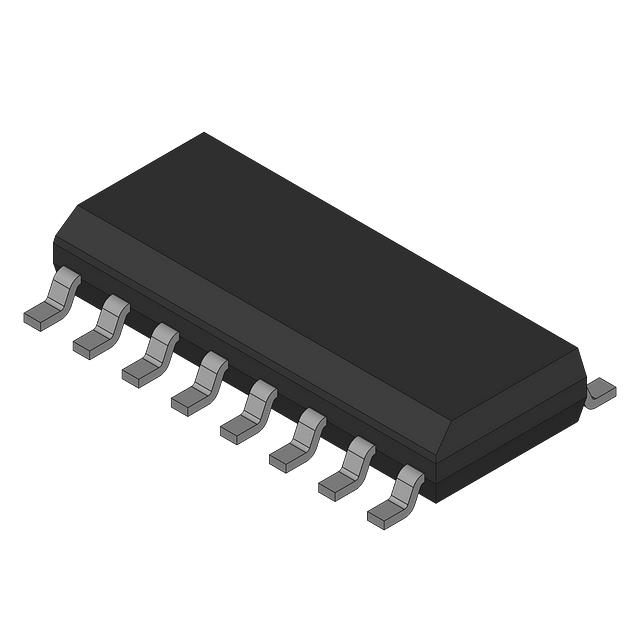

TEXAS INSTRUMENTS DC-DC稳压器 UC2843AD

UC2843AD概述


    产品简介


    UCx84xA Current-Mode PWM控制器
    UCx84xA是一系列专为离线式转换器和直流到直流转换器设计的控制设备。它们优化用于多种电源管理和转换应用。主要功能包括低启动电流、自动前馈补偿、脉冲限流、增强负载响应特性等。这些控制器广泛应用于开关模式电源供应器(SMPS)、直流到直流转换器、电源模块及工业电源系统等领域。

    技术参数


    - 启动电流:低于0.5mA
    - 震荡器放电电流:修剪至8.3mA
    - 过压锁存:启动电压范围16V到7.6V,过压解锁范围10V到7.6V
    - 最大占空比:UCx842A/UCx843A系列小于100%,UCx844A/UCx845A系列小于50%
    - 输入电压范围:-0.3V至6.3V
    - 功耗:在TA≤25℃下不超过1W
    - 工作温度范围:
    - UC184xA:-55℃至125℃
    - UC284xA:-40℃至85℃
    - UC384xA:0℃至70℃

    产品特点和优势


    UCx84xA控制器具备多项独特的功能和优势。其低启动电流特性使其非常适合电池供电的应用场景。自动前馈补偿和脉冲限流提高了系统的稳定性和可靠性。此外,这些控制器具有较高的输出电流能力和良好的热稳定性,能够适应广泛的工业应用。

    应用案例和使用建议


    应用场景:
    UCx84xA控制器可广泛应用于需要高效率和可靠性的电源系统,例如工业电源、电池供电的便携设备等。实际应用中,用户可以利用WEBENCH® Power Designer工具进行定制化设计,进一步优化电源性能。
    使用建议:
    - 确保正确选择外部定时电阻和电容以满足具体需求。
    - 在设计中合理设置启动阈值,确保电源系统的正常启动。
    - 使用星形接地技术来减少门驱动电流对信号地的影响,提高系统的稳定性。

    兼容性和支持


    - 兼容性:该控制器具有多款不同封装,适用于各种不同的应用环境。
    - 支持服务:德州仪器提供详细的技术文档和支持资源,帮助用户在设计和使用过程中获得帮助。

    常见问题与解决方案


    常见问题:
    - 启动电流过高
    - 输出电压不稳定
    - 系统无法正常启动
    解决方案:
    - 调整外部定时电阻和电容值,确保启动电流在允许范围内。
    - 检查电源电压是否符合规定范围,并调整启动阈值。
    - 检查电路连接是否正确,确保系统能够正常启动。

    总结和推荐


    总体评价:
    UCx84xA控制器凭借其高效的电源管理能力、低启动电流和多样化的应用选项,在市场上具有较强的竞争力。这些控制器不仅在稳定性方面表现出色,还提供了灵活的设计空间,使得用户能够在各种复杂环境中实现高效稳定的电源管理。
    推荐使用:
    鉴于其优异的性能和广泛的应用领域,强烈推荐工程师和设计师在涉及高效率电源管理系统时考虑使用UCx84xA控制器。通过德州仪器提供的丰富资源和强大的技术支持,可以轻松实现高质量的设计并确保系统的稳定运行。

UC2843AD参数

参数
拓扑 Boost,Buck,Flyback,Forward
最小输出电压 4.95V
最大输出电压 5V
输出类型 Transistor Driver
功能 Step-Down,Step-Up,Step-Up/Step-Down
最大输入电压 6.3V
同步整流器 No
输出数量 1
开关频率 Up~500KHz
最小输入电压 -0.3V
8.75mm(Max)
4mm(Max)
1.75mm(Max)
通用封装 SOIC-14
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 散装,管装

UC2843AD厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

UC2843AD数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS DC-DC稳压器 TEXAS INSTRUMENTS UC2843AD UC2843AD数据手册

UC2843AD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 4.3896
2000+ ¥ 4.278
3000+ ¥ 4.1664
库存: 36000
起订量: 1000 增量: 50
交货地:
最小起订量为:1000
合计: ¥ 4389.6
直接购买
加入购物车
