UC3625Q

产品分类: 其他稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: Brushless DC Motor Controller 28-Pin PLCC Tube
供应商型号: 25E-UC3625Q
供应商: 国内现货
标准整包数: 1

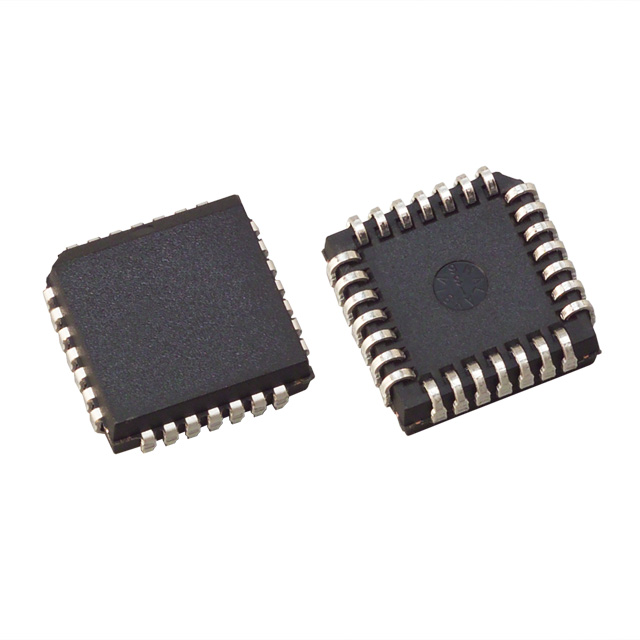

TEXAS INSTRUMENTS 其他稳压器 UC3625Q

UC3625Q概述

    # 高效无刷直流电机控制器——UC1625/UC2625/UC3625 技术手册

    1. 产品简介


    UC1625/UC2625/UC3625 系列是德州仪器(TI)推出的高效无刷直流(Brushless DC, BLDC)电机控制器,集成了BLDC电机控制所需的关键功能模块。这些设备可直接驱动功率MOSFET或大功率达林顿晶体管,适用于电压模式或电流模式下固定频率脉宽调制(PWM)电机控制,广泛应用于工业自动化、家电、机器人等领域。其核心功能包括智能方向切换、快速过流保护及软启动控制,支持两象限和四象限运行。
    主要功能:
    - 驱动功率MOSFET或达林顿晶体管;
    - 支持固定频率PWM电机控制;
    - 闭合环路速度控制与制动;
    - 跨导保护;
    - 温度范围广(-55℃至+125℃,取决于型号)。
    应用领域:
    - 工业电机控制;
    - 家用电器(如空调、冰箱压缩机);
    - 环保节能型电动工具;
    - 机器人及物联网终端设备。

    2. 技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | VCC供电电压 | 8.65 | 9.0 | 9.45 | V |
    | 输出逻辑高电平(VOH) | 1.60 | 2.1 | 50 | V |
    | 输出逻辑低电平(VOL) | 0.05 | 0.4 | 0.8 | V |
    | PWM输入范围 | -0.3 | 6 | 12 | V |
    | PWM频率 | 40 | 50 | 60 | kHz |
    | 开漏输出电流 | -200 | 0 | 200 | μA |
    | 温度范围 | -55至125 | -40至105 | 0至70 | ℃ |
    其他技术细节包括软启动功能、过电压/欠电压保护、峰值电流阈值保护等。

    3. 产品特点和优势


    - 高集成度:单芯片实现电机驱动所需的大部分功能;
    - 高可靠性:支持恶劣工作环境下的稳定运行;
    - 多功能性:支持多种工作模式,可定制化应用;
    - 卓越性能:集成高速电流检测放大器和高精度参考源;
    - 市场竞争力:针对不同应用领域设计不同温度范围版本。

    4. 应用案例和使用建议


    应用案例:
    1. 家用空调系统:UC1625/UC2625/UC3625可作为风扇电机控制器,通过精确的速度控制提升能效;
    2. 工业伺服系统:用于机器人关节或输送带的精准位置控制;
    3. 电动工具:支持高效率运行并减少发热。
    使用建议:
    - 为避免电磁干扰,建议在输入端增加滤波电路;
    - 结合外部功率元件时,需注意散热设计以确保长期稳定性;
    - 在电流检测环节加入额外的RC滤波网络有助于提升测量精度。

    5. 兼容性和支持


    UC1625/UC2625/UC3625系列可轻松与现有的电路板设计集成,支持多款配套功率器件。同时,TI提供全面的技术文档和支持服务,包括硬件设计指南、软件开发工具包等资源。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 电机无法正常启动 | 检查VCC电压是否符合要求;确认接线正确性; |
    | 过电流保护频繁触发 | 检查电流感测电路是否正常工作;重新校准参考电压; |
    | 输出波形失真 | 确认输出负载容量不超过额定值;检查电源稳定性; |

    7. 总结和推荐


    UC1625/UC2625/UC3625以其紧凑的设计、强大的功能和优异的性能,在各类电机控制应用场景中表现出色。特别适合需要高效、可靠控制的工业和消费级设备。总体而言,该系列产品值得高度推荐,尤其适用于追求高性能且预算有限的应用场景。
    最终结论:推荐使用。

UC3625Q参数

参数
拓扑 -
11.58mm(Max)
11.58mm(Max)
4.57mm(Max)
通用封装 LCC
安装方式 贴片安装
应用等级 通用级
包装方式 散装,管装

UC3625Q厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

UC3625Q数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 其他稳压器 TEXAS INSTRUMENTS UC3625Q UC3625Q数据手册

UC3625Q封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 70.3366
5000+ ¥ 67.1882
10000+ ¥ 64.7543
库存: 2932
起订量: 143 增量: 0
交货地:
最小起订量为:10
合计: ¥ 703.36
