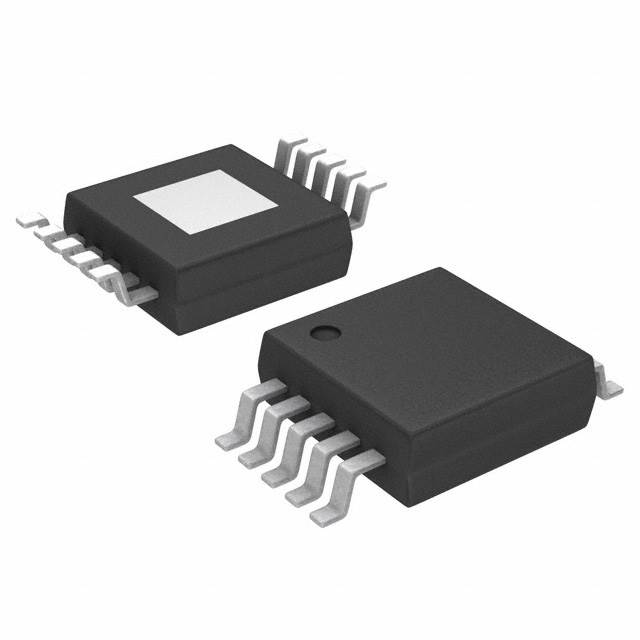

TPS54060QDGQRQ1

产品分类: DC-DC稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: Buck,Split Rail No 100KHz~2.5MHz Adjustable 1 58V 800mV 60V 3.5V HVSSOP-10 贴片安装,黏合安装 3mm*3mm*1.1mm
供应商型号:
供应商:
标准整包数: 0
TEXAS INSTRUMENTS DC-DC稳压器 TPS54060QDGQRQ1

TPS54060QDGQRQ1概述

    TPS54060-Q1:高效60V 0.5A降压转换器

    产品简介


    TPS54060-Q1是德州仪器(TI)推出的一款高效率60V、0.5A降压调节器。集成一个高侧n沟道MOSFET,用于减少外部元件的设计复杂度。此款转换器支持ECO模式,适用于汽车应用等多种工业和商业低功耗系统,如汽车后市场配件(视频、GPS、娱乐系统等)。此外,它还提供了一系列可调参数,例如可调整的启动时间慢启动(SS/TR)和外部时钟同步功能。

    技术参数


    TPS54060-Q1的主要技术参数如下:
    - 输入电压范围:3.5V至60V
    - 输出电压:由内部电压参考0.8V决定
    - 最大电流:0.5A
    - 开关频率:100kHz到2.5MHz(可通过外部电阻调整)
    - 电源效率:在轻载情况下具有较高的效率,负载电流为0.4A时效率可达90%
    - 关断电流:1.3μA
    - 启动电流:116μA
    - 工作温度范围:-40°C至150°C

    产品特点和优势


    TPS54060-Q1的优势在于:
    - ECO模式:在轻载条件下能够实现高效节能。
    - 宽输入电压范围:3.5V至60V,使其适合多种工业应用。
    - 高效率:内部集成了高效率的控制机制,在不同负载下保持高性能。
    - 易用性:通过两个外部电阻即可调整UVLO阈值,简化了电路设计。

    应用案例和使用建议


    TPS54060-Q1广泛应用于车载娱乐系统和其他需要稳定电源供应的设备中。在设计时,应注意以下几点:
    - 外部补偿设计:利用电流模式控制,可以轻松实现外部元件的选择和补偿。
    - 外部时钟同步:确保外部时钟信号与内部时钟同步以提高稳定性。
    - 热管理:由于高效率可能产生大量热量,因此要特别注意散热设计。

    兼容性和支持


    - 兼容性:TPS54060-Q1具有广泛的兼容性,可与多种工业和商用低功耗系统兼容。
    - 软件工具支持:TI提供了SwitcherPro软件工具,方便用户进行参数配置和仿真。

    常见问题与解决方案


    - 问题1:启动时负载过载导致热关机
    - 解决方案:增加外部散热措施或调整系统负载,确保不会超过器件的最大承受能力。

    - 问题2:电源效率低于预期
    - 解决方案:检查系统设计是否正确,确认外部补偿组件选择适当,且外部时钟同步无误。

    总结和推荐


    TPS54060-Q1是一款高效、可靠的降压转换器,非常适合需要高效率、宽输入电压范围的应用场合。凭借其强大的技术支持和易用性,TPS54060-Q1无疑是一个值得推荐的产品。无论是汽车后市场配件还是其他工业设备,TPS54060-Q1都能为其提供稳定的电源解决方案。

TPS54060QDGQRQ1参数

参数
同步整流器 No
最大输出电压 58V
功能 Step-Down
拓扑 Buck,Split Rail
输出数量 1
输出类型 Adjustable
最小输入电压 3.5V
开关频率 100KHz~2.5MHz
最小输出电压 800mV
最大输入电压 60V
长*宽*高 3mm*3mm*1.1mm
通用封装 HVSSOP-10
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 停产
包装方式 卷带包装
