TPS767D318QPWPRQ1

产品分类: LDO稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: 60dB(1kHz) 125μA 正极 Fixed 1A 2 1.8V 2.5V 10V 10V 580mV@ 1A 3mV 0.01% HTSSOP-28 贴片安装,黏合安装
供应商型号: TPS767D318QPWPRQ1
供应商: 国内现货
标准整包数: 1

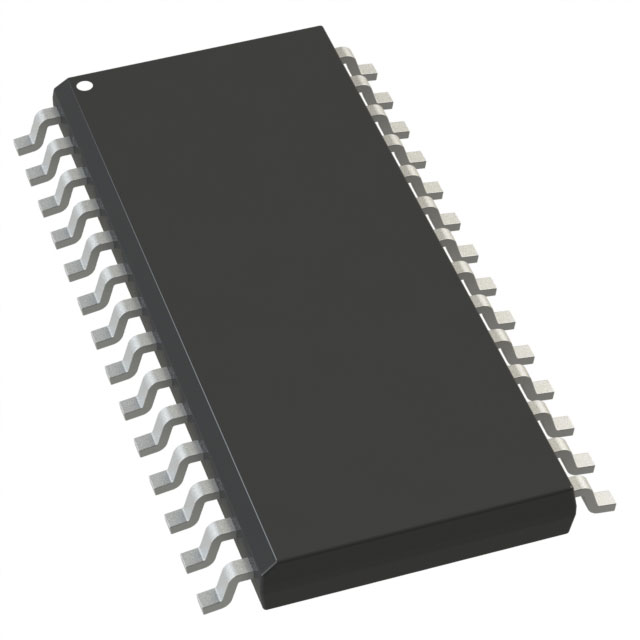

TEXAS INSTRUMENTS LDO稳压器 TPS767D318QPWPRQ1

TPS767D318QPWPRQ1概述


    产品简介


    TPS767D301-Q1, TPS767D318-Q1, TPS767D325-Q1:双输出低压差电压调节器
    这些器件属于德州仪器(TI)生产的TPS767D3xx系列双输出低压差(LDO)电压调节器。它们主要应用于数字信号处理器(DSP)以及其他需要双输出电压的应用场景中。这些调节器在紧凑封装中提供了快速瞬态响应、低电压降和其他重要特性,使其成为汽车和其他工业应用的理想选择。

    技术参数


    - 输入电压范围: VI (1IN, 2IN, EN):-0.3 V 至 VI + 0.3 V
    - 输出电压范围: 1.5 V 至 5.5 V
    - 每个LDO的输出电流: 0 mA 至 1.0 A
    - 电压精度: 在负载和温度范围内±2%
    - 电压降: 通常为350 mV @ 1 A 输出电流
    - 静态电流: 典型值为85 μA
    - 睡眠模式下的静态电流: 1 μA
    - 热关断保护: 每个调节器均有
    - 封装形式: 28引脚PWP TSSOP封装
    - 工作温度范围: -40°C 至 125°C
    - 存储温度范围: -65°C 至 150°C

    产品特点和优势


    这些LDO调节器具有以下几个显著优势:
    1. 高效率: 低至85 μA的静态电流和1 μA的睡眠模式静态电流,大大提高了电池供电系统的使用寿命。
    2. 快速瞬态响应: 能够应对负载变化带来的瞬态响应,确保稳定的输出电压。
    3. 高精度: 输出电压精度高达±2%,确保了稳定可靠的性能。
    4. 低电压降: 通常在1 A输出电流时电压降仅为350 mV,适用于各种电源管理需求。
    5. 热关断保护: 防止过热情况的发生,保证了长期运行的安全性。

    应用案例和使用建议


    这些调节器广泛应用于汽车电子、工业控制、通信系统等领域。例如,在汽车音响系统中,它们可以用于提供不同的电源电压以满足不同模块的需求。具体应用中需要注意以下几点:
    1. 正确连接外部电阻分压器:对于可调版本,确保正确连接外部电阻分压器以实现所需的输出电压。
    2. 合适的输出电容: 使用10 μF的低等效串联电阻(ESR)输出电容来确保稳定性。
    3. 散热管理: 确保足够的散热措施,以避免因过热而导致性能下降。

    兼容性和支持


    - 兼容性: 这些调节器在设计上高度兼容各种汽车级和工业标准应用。
    - 技术支持: 德州仪器提供详尽的技术文档和支持,包括应用指南和在线支持论坛。

    常见问题与解决方案


    1. 问题: 设备在高温环境下无法正常工作。
    - 解决方案: 确保良好的散热条件,使用适当的散热器或改进电路板布局以提高散热效果。

    2. 问题: 输出电压不稳定。
    - 解决方案: 检查并调整外部电阻分压器的阻值,确保正确的输出电压设置。

    总结和推荐


    TPS767D3xx系列调节器以其高精度、快速瞬态响应、低电压降等特点,在多种应用场合中表现出色。特别是在汽车和工业控制领域,其卓越的性能使其成为优选的电源管理解决方案。强烈推荐在需要高性能电源管理的项目中使用这些器件。
    这些产品不仅符合严格的汽车应用标准,还提供了出色的操作稳定性和可靠性。综上所述,TPS767D3xx系列调节器是电源管理应用的理想选择。

TPS767D318QPWPRQ1参数

参数
最小输入电压 2.5V
负载调节 3mV
极性 正极
最大输出电压 10V
输出类型 Fixed
稳压器数量 2
线路调节 0.01%
Iq-静态电流 125μA
纹波抑制-PSRR 60dB(1kHz)
输出电流 1A
最小输出电压 1.8V
最大压差@电流 580mV@ 1A
最大输入电压 10V
9.8mm(Max)
4.5mm(Max)
1.2mm(Max)
通用封装 HTSSOP-28
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 在售
包装方式 散装,卷带包装

TPS767D318QPWPRQ1厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

TPS767D318QPWPRQ1数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS LDO稳压器 TEXAS INSTRUMENTS TPS767D318QPWPRQ1 TPS767D318QPWPRQ1数据手册

TPS767D318QPWPRQ1封装设计

查看详情并下载
Symbol
Footprint
3D Model
