首页  >  产品百科  >  LM2574HVM-5.0

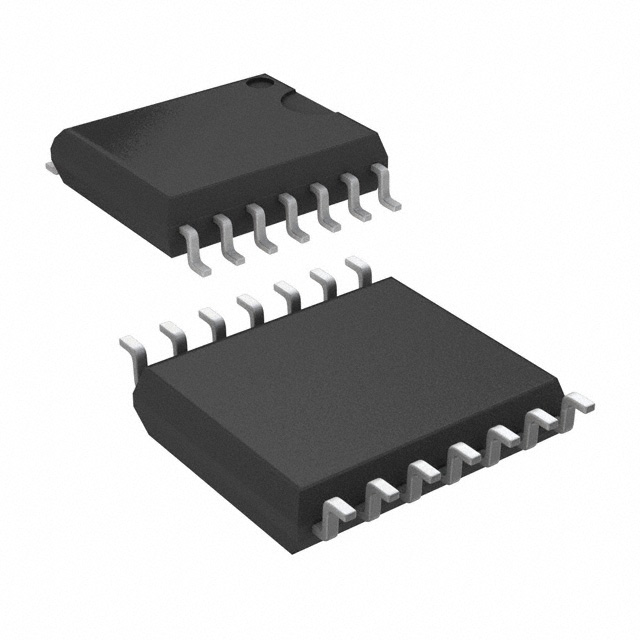

LM2574HVM-5.0

产品分类: DC-DC稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: Buck No 52KHz Fixed 1 5V 5V 60V 4V SOIC-14 贴片安装
供应商型号: MIK-LM2574HVM-5.0
供应商: 海外现货
标准整包数: 1
TEXAS INSTRUMENTS DC-DC稳压器 LM2574HVM-5.0

LM2574HVM-5.0概述

    高效降压稳压器:LM2574系列技术分析

    产品简介


    LM2574系列是德州仪器(Texas Instruments)推出的集成化开关稳压器芯片,属于SIMPLE SWITCHER®系列的一部分。该系列稳压器提供固定输出电压版本(3.3V、5V、12V、15V)及可调输出电压版本,适用于各种高性能电子系统。该系列产品主要通过提供高效的直流-直流转换来满足负载供电需求,适合用于高效率的降压应用,例如电源管理模块、计算机主板和通信设备等领域。

    技术参数


    | 参数 | 固定版本 (3.3V, 5V, 12V, 15V) | 可调版本 |
    |
    | 输出电压范围 | 3.3V、5V、12V、15V | 1.23V 至 37V(57V可选) |
    | 输出精度 | ±4% | ±4% |
    | 输入电压范围 | 40V(最高达60V可选) | 40V(最高达60V可选) |
    | 工作温度范围 | -40°C 至 +125°C | -40°C 至 +125°C |
    | 工作频率 | 52kHz | 52kHz |
    | 效率 | 最高达90%以上 | 最高达90%以上 |
    | 保护功能 | 热关断、电流限制 | 热关断、电流限制 |

    产品特点和优势


    LM2574系列稳压器的主要特点包括高效能、易于设计、多种输出选择、宽输入电压范围及高集成度。它的显著优势在于简化了电路设计,仅需四个外部组件即可完成设计。此外,LM2574在高效率(最高可达90%以上)和紧凑封装方面的表现尤为出色,非常适合对功耗敏感的应用场合。

    应用案例和使用建议


    典型应用:
    - 固定输出电压版本:主要用于工业控制板卡、分布式电源管理和低功耗嵌入式设备。
    - 可调输出电压版本:广泛应用于需要动态调节电压值的场景,如LED驱动、便携式设备充电器等。
    使用建议:
    - 在使用过程中,确保外围电路电感和滤波电容的选择符合规格要求,以保证最佳效率。
    - 针对极端温度条件下的使用,建议采用热管理系统并合理布局电路板,避免局部过热现象。

    兼容性和支持


    LM2574系列产品可以与多种外部元件无缝配合,如标准电感、陶瓷电容等,这极大增强了其通用性。此外,德州仪器提供了丰富的技术支持资源,包括设计工具(如WEBENCH® Power Designer)以及详尽的技术文档。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 输出电压异常 | 检查反馈网络电阻设置是否正确 |
    | 稳压器发热严重 | 优化散热设计,增大散热面积 |
    | 启动后无法正常工作 | 检查ON/OFF引脚是否连接至GND |

    总结和推荐


    总体来看,LM2574系列稳压器凭借其卓越的性能指标和灵活的设计选项,在工业和消费电子领域具有很强的市场竞争力。它不仅简化了开发流程,还提供了出色的可靠性和灵活性。因此,对于寻求高效、稳定电源解决方案的工程师而言,该系列产品无疑是一个值得推荐的选择。

LM2574HVM-5.0参数

参数
最大输入电压 60V
拓扑 Buck
功能 Step-Down
最大输出电压 5V
输出类型 Fixed
同步整流器 No
开关频率 52KHz
输出数量 1
最小输出电压 5V
最小输入电压 4V
9.2mm(Max)
7.6mm(Max)
2.35mm(Max)
通用封装 SOIC-14
安装方式 贴片安装
包装方式 散装,管装

LM2574HVM-5.0厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

LM2574HVM-5.0数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS DC-DC稳压器 TEXAS INSTRUMENTS LM2574HVM-5.0 LM2574HVM-5.0数据手册

LM2574HVM-5.0封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
35+ $ 5.9293 ¥ 49.6879
105+ $ 5.8016 ¥ 48.6174
库存: 5
起订量: 53 增量: 35
交货地:
最小起订量为:35
合计: ¥ 0
直接购买
加入购物车
