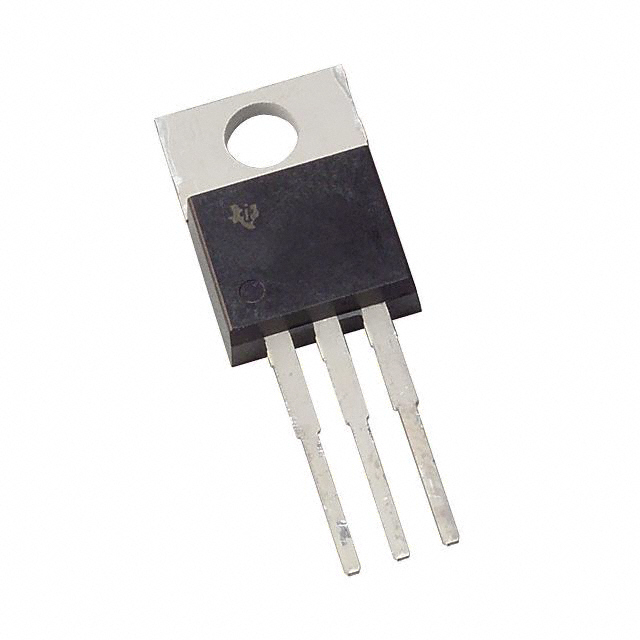

UA7808CKC

产品分类: LDO稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: 72dB~62dB(120Hz) 正极 Fixed 1.5A 1 8V 10.5V 8V 25V 2V@ 1A 160 mV 160mV TO-220-3 通孔安装 10.17mm*4.58mm*9.02mm
供应商型号: CY-UA7808CKC
供应商:
标准整包数: 1
TEXAS INSTRUMENTS LDO稳压器 UA7808CKC

UA7808CKC概述


    产品简介


    µA7800系列正电压调节器是德州仪器(Texas Instruments)推出的一系列固定电压集成电路电压调节器,适用于广泛的应用场景。这些调节器具有内部电流限制和热关断功能,能够在过载情况下提供保护,使其几乎不受负载影响。除了作为固定电压调节器使用外,这些装置还能通过外部组件实现可调输出电压和电流,也可用作精密调节器中的功率传递元件。
    主要功能:
    - 输出电流最高可达1.5A
    - 内置热过载保护
    - 高功率耗散能力
    - 内部短路电流限制
    - 输出晶体管安全区域补偿
    应用领域:
    - 板卡上的电压调节
    - 消除噪声和分发问题
    - 功率传递元件在精密调节器中的应用

    技术参数


    基本规格:
    - 输入电压范围:根据型号不同,电压范围为7V到38V不等。
    - 输出电压:型号不同,输出电压分别为5V、8V、10V、12V、15V和24V。
    - 最大输出电流:1.5A
    - 封装形式:主要有KTE(PowerFlex)、TO-220和TO-220短肩版本。
    绝对最大额定值:
    - 输入电压:KTE系列为40V,其他系列为35V。
    - 最大工作结温:150°C。
    - 引脚温度:从外壳算起1.6mm(1/16英寸)处,持续10秒内不超过260°C。
    - 存储温度范围:-65°C至150°C。
    推荐操作条件:
    - 温度范围:0°C到125°C。
    - 输入电压范围和输出电流范围根据具体型号有所不同,但基本都覆盖了从几伏特到几十伏特的范围,同时可以处理最大1.5A的电流。
    电气特性(部分示例):
    - 输出电压精度:±2%到±5%之间。
    - 输入电压调整率:小于100mV。
    - 纹波抑制比:60dB以上。
    - 输出电压调整率:小于100mV。
    - 输出电阻:0.01Ω到0.028Ω。
    - 短路输出电流:750mA至150mA不等。

    产品特点和优势


    - 内置保护机制:具备内部热关断和电流限制功能,增强了系统的稳定性和可靠性。
    - 高功率处理能力:可以处理高达1.5A的输出电流。
    - 高纹波抑制:良好的纹波抑制比,适合需要低噪声电源的应用。
    - 广泛的适用范围:不同的输出电压型号,能够满足多种应用场景的需求。

    应用案例和使用建议


    典型应用
    1. 固定输出调节器:如图1所示,直接将µA78xx连接到电源上,以实现固定输出电压。
    2. 负配置调节器:如图2所示,在负配置中使用µA78xx时,确保VI浮动。
    3. 可调输出调节器:如图3所示,通过外部电阻R1和R2,可以实现可调输出电压。
    4. 电流调节器:如图4所示,µA78xx还可以作为电流调节器使用。
    使用建议
    - 在设计电源电路时,确保输入电压在规定范围内,避免超出绝对最大额定值。
    - 适当选择输入和输出电容,提高纹波抑制效果。
    - 考虑散热问题,确保设备能在规定的温度范围内正常工作。
    - 如需使用于特殊环境,如高温或低温条件下,应进行额外测试并验证其可靠性和性能。

    兼容性和支持


    - 兼容性:µA7800系列调节器与多种封装(如KTE、TO-220)兼容,方便不同应用场景的选择。
    - 技术支持:德州仪器提供了详尽的技术文档和支持服务,包括电路设计指南、数据手册和应用笔记等。

    常见问题与解决方案


    1. 问题:调节器无法达到预期的输出电压。
    - 解决方法:检查输入电压是否在指定范围内,确认输入和输出电容的容值是否正确。
    2. 问题:调节器在满载时输出电压降低。
    - 解决方法:检查负载是否过大导致压降增加,适当减小负载或使用更高功率的调节器。
    3. 问题:调节器出现热保护。
    - 解决方法:确保调节器周围有足够的散热空间,必要时使用散热片或风扇加强散热。

    总结和推荐


    µA7800系列正电压调节器凭借其出色的性能、稳定的保护机制和广泛应用范围,在众多应用场景中表现出色。无论是板卡上的电压调节还是作为精密调节器的功率传递元件,该系列产品均能提供可靠的电源解决方案。推荐在需要稳定输出电压和电流的电路中使用,特别是对于工业控制、通信设备和消费电子产品等领域的应用。此外,德州仪器提供的详尽支持和资源进一步增强了其市场竞争力。

UA7808CKC参数

参数
线路调节 160mV
最小输出电压 8V
最大压差@电流 2V@ 1A
最大输出电压 8V
输出电流 1.5A
稳压器数量 1
输出类型 Fixed
Iq-静态电流 -
极性 正极
最小输入电压 10.5V
纹波抑制-PSRR 72dB~62dB(120Hz)
负载调节 160 mV
最大输入电压 25V
长*宽*高 10.17mm*4.58mm*9.02mm
通用封装 TO-220-3
安装方式 通孔安装
零件状态 停产
包装方式 管装

UA7808CKC厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。
