LM5180NGUR

产品分类: DC-DC稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: Flyback No 10KHz~350KHz Adjustable 1 42V 1.21V 65V 4.5V WSON-8 贴片安装,黏合安装 4mm(长度)*4mm(宽度)
供应商型号: LM5180NGUR
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS DC-DC稳压器 LM5180NGUR

LM5180NGUR概述


    产品简介


    产品类型及主要功能
    LM5180是一款由Texas Instruments生产的电源管理IC,具体是高压非隔离式反激式DC/DC转换器。它集成了一颗耐压高达100V、电流为1.5A的功率MOSFET,用于可靠且坚固的应用。LM5180适用于宽输入电压范围(4.5V到65V),能够实现高效率的电源转换,并通过边界模式传导(BCM)技术,提供紧凑的磁性解决方案和优秀的负载及线性调节性能。
    应用领域
    LM5180广泛应用于多种工业和消费电子产品中,如隔离式现场发射机、场驱动器、多输出轨供电系统、楼宇自动化暖通空调系统及隔离偏置电源等。

    技术参数


    - 输入电压范围: 4.5V到65V,可操作至启动后低至3.5V。
    - 输出电压调节: ±1.5%总输出调节精度,可选温度补偿。
    - 软启动时间: 可通过内部或外部编程实现软启动时间达6毫秒。
    - 保护特性: 包括输入欠压锁定、热关断保护、过流故障保护及温度补偿。
    - 工作环境温度范围: -40°C到+150°C。
    - 输出电流与效率: 在不同输入电压下,输出电流从0.2A到1.6A时,效率可达60%到90%。

    产品特点和优势


    LM5180具备多项显著特征和优势,包括但不限于:
    - 简化设计: 减少了组件数量,只需一个组件跨越隔离屏障。
    - 集成度高: 集成的100V、0.4Ω功率MOSFET,无需光耦合器或变压器辅助绕组来调节输出电压。
    - 高效能: 边界模式开关实现紧凑磁性解决方案和精确的负载及线路调节。
    - 低EMI: 软开关避免二极管反向恢复,满足CISPR 32 EMI要求。

    应用案例和使用建议


    根据技术手册中的应用场景,LM5180可以被用于工业控制系统中,例如电机驱动器的IGBT和SiC门驱动电源,或是楼宇自动化中的暖通空调系统。使用建议包括:
    - 确保输入电压范围匹配应用需求,特别是在极端温度条件下的应用。
    - 调整软启动时间以适应特定的应用需求。
    - 根据需要选择合适的输出电容和输入电容值,以确保系统稳定运行。

    兼容性和支持


    LM5180与多种输入电压等级兼容,并可通过外部电阻配置来调整输出电压。制造商提供了详细的文档和支持资源,包括WEBENCH® Power Designer工具,可用于定制设计。此外,TI还提供详尽的软件和参考设计支持,帮助工程师快速上手。

    常见问题与解决方案


    技术手册中列出了常见的问题及解决方案,如启动阈值、关闭阈值、软启动时间设置等。针对用户可能遇到的一些问题,比如输入电压不稳或温度过高导致的异常关机,手册提供了相应的调整方法,包括调节输入电压的波动范围和合理设置散热机制。

    总结和推荐


    综上所述,LM5180凭借其高集成度、宽泛的工作电压范围及优良的性能表现,在工业控制领域具有较高的应用价值。其独特的功能使其在众多同类产品中脱颖而出,适合于需要高性能、高可靠性的应用场合。对于需要构建复杂电源系统的项目而言,LM5180是一个值得考虑的选择。

LM5180NGUR参数

参数
最大输入电压 65V
输出数量 1
拓扑 Flyback
最小输入电压 4.5V
同步整流器 No
最小输出电压 1.21V
功能 Step-Up/Step-Down
最大输出电压 42V
输出类型 Adjustable
开关频率 10KHz~350KHz
长*宽*高 4mm(长度)*4mm(宽度)

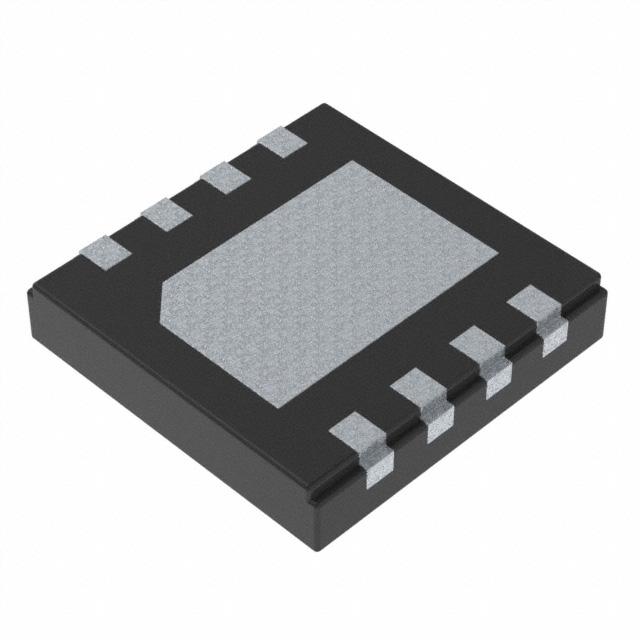

通用封装 WSON-8
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

LM5180NGUR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

LM5180NGUR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS DC-DC稳压器 TEXAS INSTRUMENTS LM5180NGUR LM5180NGUR数据手册

LM5180NGUR封装设计

查看详情并下载
Symbol
Footprint
3D Model
