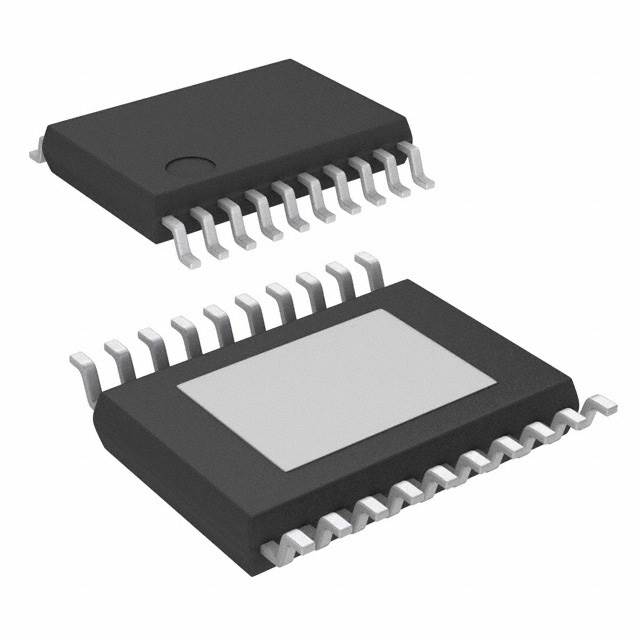

TPS60121PWPG4

产品分类: DC-DC稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: Charge Pump No 320KHz Fixed 1 3.3V 3.3V 3.6V 1.8V HTSSOP-20 贴片安装
供应商型号: TPS60121PWPG4
供应商: TI Store
标准整包数: 1
TEXAS INSTRUMENTS DC-DC稳压器 TPS60121PWPG4

TPS60121PWPG4概述

    高效充电泵DC/DC转换器——TPS6012x系列产品技术分析

    产品简介


    TPS6012x系列是德州仪器(TI)推出的高效能200mA电流输出的充电泵式DC/DC转换器,专为电池供电设备设计。其核心优势在于能在输入电压范围1.8V至3.6V内提供稳定的3.3V或3V ±4%的输出电压。产品适用于两节电池串联供电的设备,包括便携式医疗设备、个人数字助理(PDA)、笔记本电脑、MP3播放器、手持测试工具等多种应用领域。

    技术参数


    | 参数名称 | 规格说明 |

    | 输出电流 | ≥200mA(TPS60122/TPS60123:≥100mA) |
    | 输入电压范围 | 1.8V~3.6V |
    | 转换模式 | 自适应选择1.5倍或双倍模式 |
    | 效率 | 高达90%,低至输入电压时仍保持高效率 |
    | 工作温度范围 | -40°C至85°C |
    | 关断电流 | 最大0.05μA |

    产品特点和优势


    TPS6012x系列具备诸多创新点,使其在市场上极具竞争力。首先,它采用了特殊的开关拓扑结构,确保在整个输入电压范围内平均效率维持较高水平;其次,无需电感即可实现低电磁干扰(EMI),非常适合空间敏感型应用场合;此外,仅需四个外部组件便可完成整个电路设计,大大简化了设计流程并降低了成本。集成的低电量检测器和电源就绪指示器进一步提升了系统的可靠性和易用性。
    应用案例与使用建议
    根据技术手册提供的信息,TPS6012x系列广泛应用于需要便携性的电子产品中,例如血糖仪等小型医疗设备。对于这类设备,在实际使用过程中建议采用合理的阻值搭配来设置低电量警告阈值,以确保当电池电量接近耗尽时能够及时提醒用户更换电池。同时,在高负载条件下适当调整输出滤波电容大小有助于减少输出电压波动幅度,提高系统稳定性。
    兼容性与支持
    该产品与其他TI公司的微控制器及传感器类产品具有良好的兼容性,可以轻松集成进现有的嵌入式系统之中。TI还提供了详细的开发文档和技术支持服务,帮助开发者快速上手并解决问题。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 输出电压不稳定 | 检查连接是否正确且稳固 |
    | 启动时间过长 | 确保输入电容器容量足够大 |
    | 设备无法进入关机状态 | 检查ENABLE引脚是否接收到正确的逻辑信号 |
    总结与推荐
    综上所述,TPS6012x系列凭借其卓越的性能表现和广泛的适用范围成为一款非常值得信赖的选择。特别是对于那些追求高效能且对尺寸要求严格的电池供电装置而言,这款芯片无疑是一个理想之选。强烈推荐给希望提升产品性能的专业设计师们。

TPS60121PWPG4参数

参数
开关频率 320KHz
最大输入电压 3.6V
最小输入电压 1.8V
输出类型 Fixed
最大输出电压 3.3V
最小输出电压 3.3V
功能 Step-Up
输出数量 1
同步整流器 No
拓扑 Charge Pump
6.6mm(Max)
4.5mm(Max)
1.05mm(Max)
通用封装 HTSSOP-20
安装方式 贴片安装
应用等级 工业级
零件状态 停产
包装方式 管装
