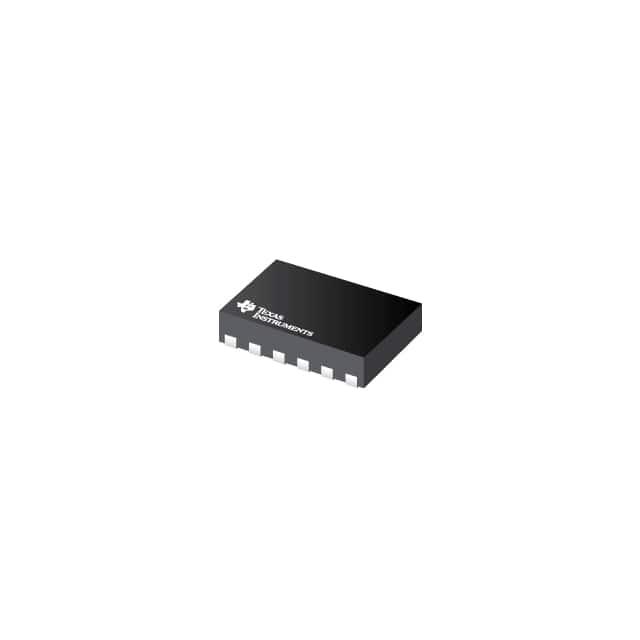

UCC28230DRNR

产品分类: DC-DC稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: Full-Bridge,Half-Bridge,Push-Pull No 100KHz~550KHz Transistor Driver 4 9.6V SON 贴片安装,黏合安装 2mm(长度)*750μm(高度)
供应商型号: 25E-UCC28230DRNR
供应商: 国内现货
标准整包数: 1
TEXAS INSTRUMENTS DC-DC稳压器 UCC28230DRNR

UCC28230DRNR概述


    产品简介


    产品类型: PWM(脉宽调制)控制器
    主要功能:
    - 高效、高功率的未调节中间总线转换器的控制
    - 提供两个0.2A推挽输出信号
    - 支持固定的频率模式、电压-秒模式或自定义频率模式
    - 具有过电流保护和热关断功能
    应用领域:
    - 中间总线隔离转换器
    - DC-to-DC变压器
    - 各种电源系统中的推挽、半桥和全桥拓扑结构

    技术参数


    - 输入电压范围: -0.3至20.0V
    - 启动电流: 150至200μA
    - 工作温度范围: -55°C 至 +150°C
    - 参考电压: 5V(UCC28230)/ 3.3V(UCC28231)
    - 工作频率: 可编程,最高达1MHz
    - 输出特性:
    - 输出峰值电流: 0.2A
    - 传播延迟: 100ns
    - 负载依赖型关闭时间控制
    - 循环电流限制: 1.5%精度

    产品特点和优势


    - 可编程负载依赖型关闭时间: 用户可以设置关闭时间以优化负载管理。
    - 频率控制启动: 使小型输出电感器和大型中间总线电容启动成为可能。
    - 双0.2A推挽输出: 提供匹配的控制信号用于外部驱动器。
    - 双额外1-D输出: 可用于自驱动或控制驱动同步整流器。
    - 1.5%整体精度参考电压: 稳定可靠的参考电压,适合多种系统参数设定。

    应用案例和使用建议


    - 全桥式总线转换器: 如图1所示,适用于需要高效能和高功率转换的应用。
    - 半桥式总线转换器: 如图2所示,适合于控制驱动同步整流器的场景。
    - 优化建议: 在设计应用电路时,应注意合适的输入电容和电感选择,以确保稳定性和效率。

    兼容性和支持


    - 兼容性: 可以配合如UCC27200等外部驱动器使用,提供广泛的驱动选择。
    - 支持与维护: TI公司提供详细的技术文档和支持服务,帮助用户进行调试和故障排除。

    常见问题与解决方案


    - Q: 如何调整频率?
    - A: 通过连接一个外部电阻到RT引脚来实现频率的调整。
    - Q: 热关断功能如何触发?
    - A: 当IC温度超过内部阈值时自动触发,可通过外部电阻设置触发阈值。

    总结和推荐


    综评:
    - 优点:
    - 多样的应用灵活性
    - 精准的参考电压和电流控制
    - 优越的热管理和保护机制
    推荐:
    - 鉴于其广泛的应用范围和强大的特性,推荐在各种电源管理系统中使用UCC28230和UCC28231,尤其是对高效率和高功率密度有要求的场合。

UCC28230DRNR参数

参数
拓扑 Full-Bridge,Half-Bridge,Push-Pull
最小输入电压 -
输出数量 4
最大输入电压 -
功能 Step-Up/Step-Down
输出类型 Transistor Driver
最大输出电压 9.6V
开关频率 100KHz~550KHz
最小输出电压 -
同步整流器 No
长*宽*高 2mm(长度)*750μm(高度)
通用封装 SON
安装方式 贴片安装,黏合安装
零件状态 停产
包装方式 散装,卷带包装

UCC28230DRNR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

UCC28230DRNR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS DC-DC稳压器 TEXAS INSTRUMENTS UCC28230DRNR UCC28230DRNR数据手册

UCC28230DRNR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 15.0951
5000+ ¥ 14.4194
10000+ ¥ 13.897
库存: 7668
起订量: 663 增量: 0
交货地:
最小起订量为:10
合计: ¥ 150.95
