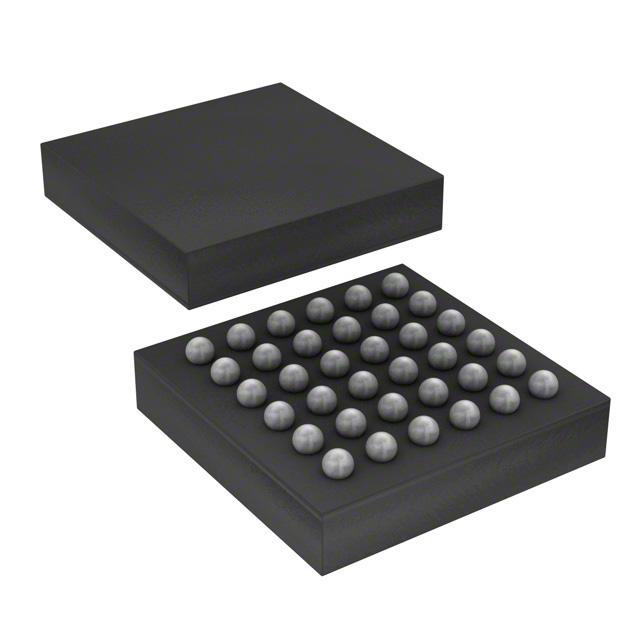

LP8555YFQR

产品分类: LED驱动器
厂牌: TEXAS INSTRUMENTS
产品描述: 20V PWM Step-Up (Boost) 180mA 12 7V 2.7V 28V DSBGA-36 贴片安装,黏合安装
供应商型号: LP8555YFQR
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS LED驱动器 LP8555YFQR

LP8555YFQR概述

    LP8555 高效LED背光驱动器

    产品简介


    LP8555 是一款由德州仪器(Texas Instruments)开发的高效LED背光驱动器,专为平板电脑显示器设计。它集成了双DC-DC升压转换器,能够控制高达12个高精度LED电流sink,每个sink可提供最高50mA的电流。该芯片支持PWM输入信号、I2C主控或两者组合的方式进行控制,具备12位亮度调节功能,适用于各类高效率的LED背光应用。

    技术参数


    - 输入电压范围: VDD: 2.7V 至 20V
    - 输出电压范围: VBST: 7V 至 28V
    - 最大开关频率: 1000kHz (根据BFREQ设置)
    - 过压保护电压: VBSTMAX + 1.6V
    - 最大漏电流: 1μA (当VLEDxx = 28V时)
    - 最大PWM输入频率: 50kHz
    - 过温保护: 150°C (典型值)

    产品特点和优势


    - 双高效率升压转换器: 提供两个独立的高效率DC-DC升压转换器,使得解决方案更加紧凑且效率更高。
    - 自适应LED电流Sink头空间控制: 能够动态调整输出电压以降低功耗,从而实现系统整体效率的最大化。
    - LED串数量自动检测: 允许系统具有设计灵活性,最多可以控制12个LED串。
    - 相移PWM模式: 减少了可听噪声并允许较小的输出电容。
    - 混合PWM和电流调光模式: 提供更高的LED驱动光学效率。
    - 灵活的CABC支持: 结合PWM输入和I2C命令提供多种亮度级别选择。

    应用案例和使用建议


    LP8555 最初设计用于平板电脑的LCD显示器背光,但其高效率和灵活的设计使其也适用于其他需要高亮度显示的应用场景,如手持设备、导航系统和医疗设备等。对于使用案例,比如在一台平板电脑中,LP8555可以有效驱动多达12个LED,提供均匀且高效的背光。使用时应注意合理配置各个引脚,确保与外部电容和电阻的正确连接,以达到最佳性能。同时,建议根据不同的亮度需求,调整PWM信号和I2C寄存器设置,以实现更佳的视觉效果。

    兼容性和支持


    LP8555 设计时考虑到了广泛的兼容性,支持2.7V至20V的供电范围,适用于不同类型的电池和其他电源。德州仪器提供了详尽的技术文档和支持服务,包括样品申请、购买途径、技术文档下载、工具和软件支持等。此外,德州仪器还提供了相关的开发板和参考设计,帮助用户快速开始项目。

    常见问题与解决方案


    1. 问题: LP8555无法正常启动。
    - 解决方案: 检查VDD供电是否在2.7V至20V之间,确保所有必要的外部电容和电阻都已正确连接。
    2. 问题: PWM信号无法正确驱动LED。
    - 解决方案: 确认PWM信号频率是否在规定的范围内(75Hz至50kHz),检查相关寄存器配置。
    3. 问题: 输出电压不稳定。
    - 解决方案: 检查输出电容和电感是否匹配,重新校准电路。

    总结和推荐


    LP8555 高效LED背光驱动器凭借其强大的双升压转换器、自适应电流控制和灵活的设计,成为一种极为适合各种高亮度LED背光应用的产品。其优异的能效、可靠性以及广泛的应用范围使其成为市面上同类产品的强有力竞争者。强烈推荐在需要高效驱动LED背光的应用中使用LP8555。

LP8555YFQR参数

参数
拓扑 Step-Up (Boost)
输出数量 12
最大输入电压 20V
效率 -
最大输出电压 28V
调光方式 PWM
输出电流 180mA
最小输出电压 7V
最小输入电压 2.7V
功率 -
通用封装 DSBGA-36
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 散装,卷带包装

LP8555YFQR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

LP8555YFQR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS LED驱动器 TEXAS INSTRUMENTS LP8555YFQR LP8555YFQR数据手册

LP8555YFQR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 12.3074
2000+ ¥ 11.9945
3000+ ¥ 11.6816
库存: 8000
起订量: 1000 增量: 3000
交货地:
最小起订量为:1000
合计: ¥ 12307.4
直接购买
加入购物车
