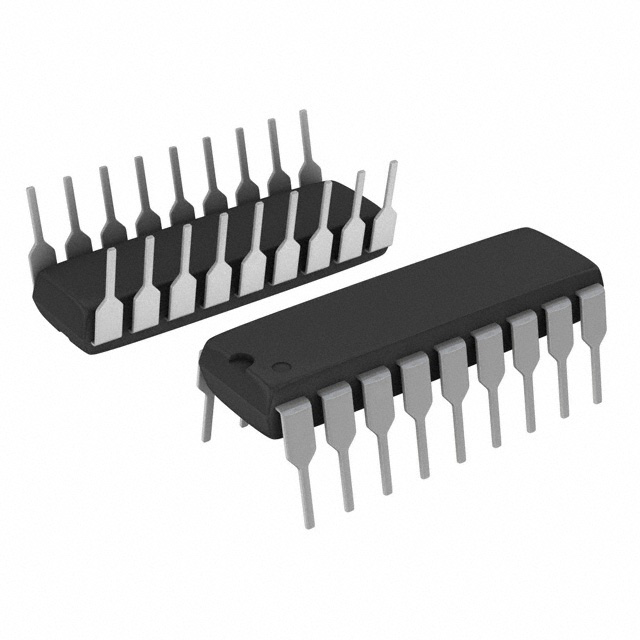

UC3637N

产品分类: 电机驱动器
厂牌: TEXAS INSTRUMENTS
产品描述: 德州仪器 直流无刷电机控制芯片, 全桥输出, PDIP封装
供应商型号: UC3637N
供应商: 云汉优选
标准整包数: 1
TEXAS INSTRUMENTS 电机驱动器 UC3637N

UC3637N概述


    产品简介


    UC1637、UC2637 和 UC3637 是脉宽调制器电路,专为需要单向或双向驱动电路的各种 PWM 电机驱动和放大器应用而设计。这些电路可用于替代传统的驱动器,通过增加效率并降低许多应用中的组件成本来提升整体性能。内置所有必要的电路来生成模拟误差信号,并根据误差信号的幅度和极性调节两个双向脉冲列车输出。

    技术参数


    - 输入电压范围:±2.5V 至 ±20V
    - 输出电流:源/吸电流高达 ±500mA
    - 功耗:TA=25°C 时为 1000mW,TC=25°C 时为 2000mW
    - 存储温度范围:-65°C 至 +150°C
    - 保护电路:欠压锁定、逐脉冲电流限制、具有温度补偿阈值的关机端口
    - 频率稳定性:初始精度为 ±5%,温度稳定性为 ±0.5%
    - 误差放大器:输入偏置电流为 0.5μA 至 5μA,增益带宽为 2MHz

    产品特点和优势


    UC1637 系列的特点在于其高集成度和多功能性。它不仅包含锯齿波振荡器和误差放大器,还具备两个 PWM 比较器,标准输出级提供 ±100mA 的电流能力。保护电路(如欠压锁定和逐脉冲电流限制)增强了其可靠性。UC1637 特别适合需要在恶劣环境下工作的应用,例如军事和工业环境。

    应用案例和使用建议


    UC1637 系列广泛应用于直流电机驱动、功率放大器等领域。例如,在电机驱动系统中,UC1637 可以实现零死区时间配置,从而提高扭矩和位置精度,但也可能导致输入功率增加。建议在追求高性能的同时,需权衡输入功率的需求。
    在实际应用中,可以参考手册中的调制方案(如小死区时间和增加死区模式)来优化系统性能。对于需要在低电压条件下工作的应用,可利用其内置的欠压锁定功能进行电压补偿。

    兼容性和支持


    UC1637 系列与多种电子元器件兼容,适用于单电源和双电源操作。厂商提供了全面的技术支持和维护服务,确保用户在使用过程中能够获得及时的帮助和支持。

    常见问题与解决方案


    - 问题:如何设置正确的启动电压?
    解决方案:通过编程关机终端,可以实现更高的启动电压。具体步骤请参考手册中的延迟启动配置图。

    - 问题:如何避免瞬间短路?
    解决方案:采用小死区时间配置,允许适当的时间延迟来减少瞬态过程中的短路风险。

    总结和推荐


    UC1637 系列产品以其高效能、高集成度和广泛的应用范围脱颖而出。其强大的保护机制和灵活的配置选项使其成为市场上极具竞争力的产品。推荐在需要高性能和高可靠性的应用中使用 UC1637 系列。如果您的项目对温度范围、保护机制和输入功率要求较高,UC1637 将是一个理想的选择。

UC3637N参数

参数
工艺 -
拓扑 前置驱动器 - 半桥(4)
电机类型 - AC,DC 有刷直流
功能 Controller - Commutation,Direction Management
最大工作供电电压 20V
电机类型 直流电机
电压 - 负载 -
功率 1W
额定电流 -
接口类型 Parallel
最小工作供电电压 2.5V
23.37mm(Max)
6.6mm(Max)
5.08mm(Max)
通用封装 PDIP-18
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 管装
