TLV73312PDQNT

产品分类: LDO稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: 68dB~28dB(100Hz~100kHz) 60μA 正极 Fixed 300mA 1 1.2V 1.4V 1.2V 5.5V 450mV@ 300mA 16mV 1mV/V(Typ) SON 贴片安装,黏合安装 1.05mm*1.05mm*400μm
供应商型号: TLV73312PDQNT
供应商: 国内现货
标准整包数: 1000

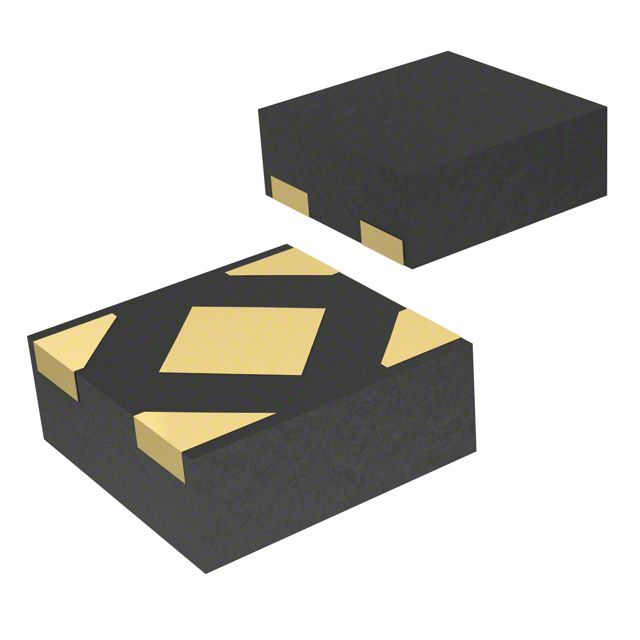

TEXAS INSTRUMENTS LDO稳压器 TLV73312PDQNT

TLV73312PDQNT概述


    产品简介


    TLV733P低压差线性稳压器
    产品类型: 低压差线性稳压器(LDO)
    主要功能:
    - 输出电压稳定:3.3V或1.8V
    - 低静态电流(低IQ)
    - 宽输入电压范围:1.4V至5.5V
    - 高精度:±1%典型值
    - 非常低的导通电压:300mA时仅125mV
    - 支持陶瓷输出电容器
    - 内置过流保护(折叠电流保护)
    应用领域:
    - 平板电脑
    - 智能手机
    - 笔记本电脑及台式机
    - 便携式工业和消费电子产品
    - 无线局域网及其他PC附加卡
    - 相机模块

    技术参数


    | 参数 | 规格 |

    | 输入电压范围 | 1.4 V 至 5.5 V |
    | 输出电压范围 | 1.0 V 至 3.3 V |
    | 最大输出电流 | 300 mA |
    | 静态电流 | 34 µA |
    | 导通电压(最大) | 125 mV @ 300 mA (3.3 VOUT) |
    | 线性调节率 | ≤1 mV / V |
    | 负载调节率 | 16 mV @ 300 mA (DQN包) |
    | 功耗 | 见电气特性表 |
    | 封装 | SOT-23 (5引脚), X2SON (4引脚) |
    | 工作温度范围 | -40°C 至 125°C |
    | 存储温度范围 | -65°C 至 160°C |

    产品特点和优势


    TLV733P的主要特点是它的超小尺寸(1mm x 1mm封装)和高稳定性。其内部没有输出电容器的要求,简化了电路设计,节省了空间。此外,它还具有很低的导通电压,确保了在较高负载下的效率。其高精度特性使其在许多高要求的应用中具有显著的优势,如便携式设备和智能手机等。

    应用案例和使用建议


    应用案例:
    - 智能手机和平板电脑: TLV733P可以为这些设备提供稳定的电源供应,减少由于电源不稳引起的性能波动。
    - 便携式工业设备: 在这种应用中,TLV733P的低功耗特性特别有用,可以延长设备的电池寿命。
    使用建议:
    - 确保输入电压稳定,避免超出指定范围,以保持良好的线性调节率。
    - 在设计电路时,考虑使用陶瓷输出电容器来提高稳定性。
    - 注意散热问题,特别是在高负载情况下,确保热性能符合要求。

    兼容性和支持


    TLV733P支持多种封装选项,包括SOT-23和X2SON,可以方便地集成到现有的电路板设计中。TI提供了详尽的技术文档和支持,包括应用指南和样例代码,帮助用户快速上手。

    常见问题与解决方案


    1. Q: TLV733P在什么温度范围内可以正常工作?
    A: TLV733P可以在-40°C至125°C的工作温度范围内正常工作。

    2. Q: TLV733P的最大输出电流是多少?
    A: TLV733P的最大输出电流为300mA。

    3. Q: 如何确保TLV733P的输出电压稳定?
    A: 通过正确选择输入和输出电容器,并确保输入电压稳定在指定范围内,可以确保TLV733P的输出电压稳定。

    总结和推荐


    TLV733P是一款出色的低压差线性稳压器,具备紧凑的设计、高稳定性和宽输入电压范围等特点。它适用于各种便携式电子设备,如智能手机、平板电脑等。其低静态电流和高精度特性使得它在电池供电的设备中表现尤为出色。因此,强烈推荐TLV733P作为高性能的低压差线性稳压器应用于需要高稳定性和高效能的场合。

TLV73312PDQNT参数

参数
输出电流 300mA
Iq-静态电流 60μA
最大输出电压 1.2V
最小输出电压 1.2V
最小输入电压 1.4V
线路调节 1mV/V(Typ)
负载调节 16mV
最大输入电压 5.5V
最大压差@电流 450mV@ 300mA
极性 正极
输出类型 Fixed
纹波抑制-PSRR 68dB~28dB(100Hz~100kHz)
稳压器数量 1
长*宽*高 1.05mm*1.05mm*400μm
通用封装 SON
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

TLV73312PDQNT厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

TLV73312PDQNT数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS LDO稳压器 TEXAS INSTRUMENTS TLV73312PDQNT TLV73312PDQNT数据手册

TLV73312PDQNT封装设计

查看详情并下载
Symbol
Footprint
3D Model
