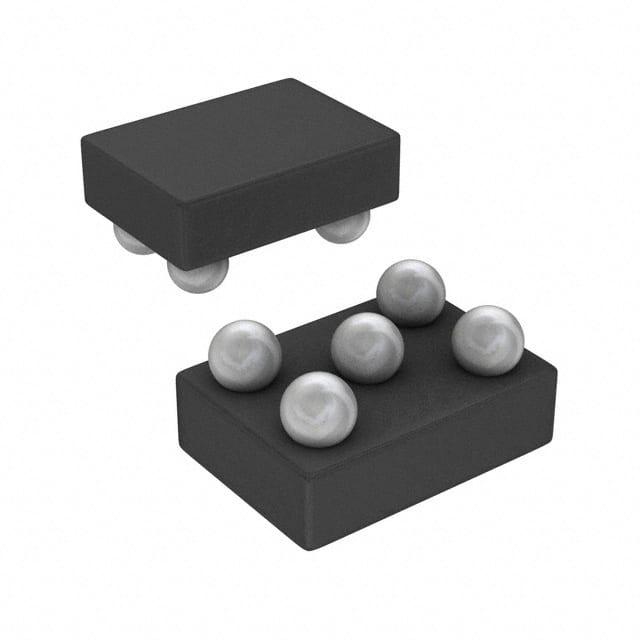

TPS79933YZUR

产品分类: LDO稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: 70dB~38dB(100Hz~100kHz) 60μA 正极 Fixed 200mA 1 3.3V 2.7V 3.3V 6.5V 160mV@ 200mA 0.002%/mA(Typ) 0.02(Typ) DSBGA-5 贴片安装,黏合安装 1.57mm*1.2mm*550μm
供应商型号: TPS79933YZUR
供应商: 云汉优选
标准整包数: 1
TEXAS INSTRUMENTS LDO稳压器 TPS79933YZUR

TPS79933YZUR概述

    TPS799xx 200-mA, Low-Quiescent Current, Ultralow Noise, High-PSRR Low-Dropout Linear Regulator

    产品简介


    TPS799xx系列是德州仪器(Texas Instruments)生产的低压差线性稳压器(LDO)。这些稳压器提供了出色的交流性能,拥有超低接地电流、高电源抑制比(PSRR)、低噪声、快速启动时间和优秀的负载和线路瞬态响应。TPS799xx系列特别适用于需要稳定输出电压的应用,如手机、无线局域网设备、蓝牙模块、射频组件、手持设备和PDA等。

    技术参数


    - 输入电压范围:2.7 V 至 6.5 V
    - 输出电流:最大 200 mA
    - 输出精度:±1%
    - 纹波抑制比(PSRR):在1 kHz时为66 dB
    - 接地电流:典型值为40 μA
    - 输出噪声电压:典型值为 94 × VOUT μVRMS
    - 热关断温度:165 °C
    - 欠压锁定阈值:上升沿为2.20 V,滞后70 mV
    - 封装形式:多种选择,包括5脚SOT、5脚DSBGA、6脚SON等

    产品特点和优势


    - 超低接地电流:典型的40 μA接地电流,有助于提高能效并降低功耗。
    - 优异的纹波抑制比:在1 kHz下达到66 dB的高PSRR,能够有效滤除输入电源中的噪声。
    - 高精度输出:在负载、线路、过程和温度变化范围内保持2%的输出精度。
    - 宽泛的工作温度范围:-40°C至125°C,适合各种恶劣环境。
    - 超低纹波:通过使用外部电容器,可以显著降低输出噪声。

    应用案例和使用建议


    TPS799xx系列产品广泛应用于手机、无线局域网设备、蓝牙模块、射频组件和手持设备等。例如,在手机应用中,可以通过调整反馈电阻来设置所需的输出电压。在使用过程中,建议采用2.2 μF陶瓷电容器以确保输出稳定性,并连接噪声减少引脚(NR)来进一步降低输出噪声。

    兼容性和支持


    TPS799xx系列产品与大多数主流的陶瓷电容器兼容,可实现稳定的输出性能。德州仪器提供了详尽的技术文档和支持服务,包括在线样本订购、技术支持和社区讨论。此外,产品符合行业标准,并经过严格测试,保证其质量和可靠性。

    常见问题与解决方案


    - 问题1:如何正确设置输出电压?
    - 解决方法:根据所需输出电压调整反馈电阻R1和R2,计算公式为:VOUT = 1.193 × (R1 + R2) / R2。
    - 问题2:如何提高电源抑制比?
    - 解决方法:增加输入端和输出端的旁路电容器,并使用低ESR电容器以改善PSRR。
    - 问题3:如何降低输出噪声?
    - 解决方法:连接噪声减少引脚(NR)并使用低噪声外部电容器,例如0.01 μF的陶瓷电容器。

    总结和推荐


    TPS799xx系列低压差线性稳压器以其出色的性能和广泛应用范围而著称。它在低接地电流、高纹波抑制比和高输出精度方面表现出色,非常适合用于要求高性能的便携式电子设备中。考虑到其广泛的兼容性、详尽的技术支持和可靠的质量,强烈推荐这一系列产品。无论是在手机、无线局域网还是其他便携式设备中,TPS799xx都将是理想的选择。

TPS79933YZUR参数

参数
极性 正极
Iq-静态电流 60μA
稳压器数量 1
最小输出电压 3.3V
最大输入电压 6.5V
最大压差@电流 160mV@ 200mA
输出电流 200mA
纹波抑制-PSRR 70dB~38dB(100Hz~100kHz)
线路调节 0.02(Typ)
负载调节 0.002%/mA(Typ)
最大输出电压 3.3V
最小输入电压 2.7V
输出类型 Fixed
长*宽*高 1.57mm*1.2mm*550μm
通用封装 DSBGA-5
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

TPS79933YZUR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

TPS79933YZUR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS LDO稳压器 TEXAS INSTRUMENTS TPS79933YZUR TPS79933YZUR数据手册

TPS79933YZUR封装设计

查看详情并下载
Symbol
Footprint
3D Model
