DRV201YMBR

产品分类: 其他稳压器
厂牌: TEXAS INSTRUMENTS

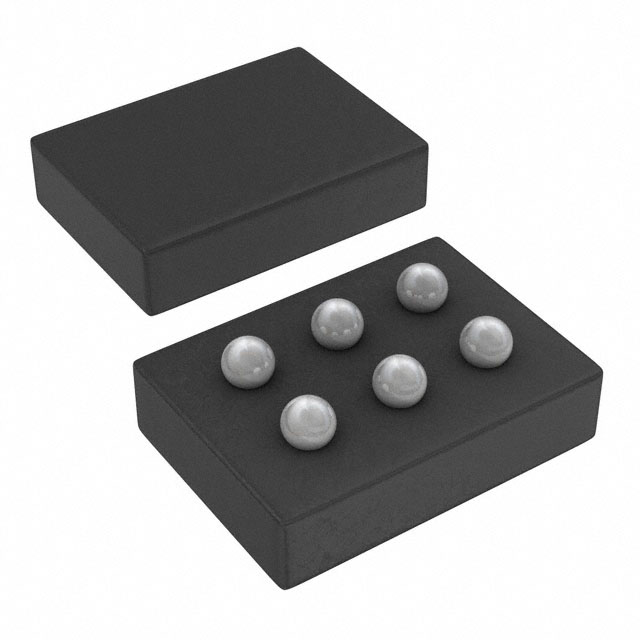

产品描述: 半桥 PICOSTAR-6 贴片安装 1.5mm*1.1mm*140μm
供应商型号: DRV201YMBR
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS 其他稳压器 DRV201YMBR

DRV201YMBR概述

    DRV201 Voice Coil Motor Driver 技术手册

    1. 产品简介


    DRV201是一款专为相机自动对焦设计的先进音圈电机驱动器。该驱动器用于控制音圈电机(VCM)中的电流。VCM中的电流产生一个磁场,迫使连接到弹簧上的镜头移动。该设备通过标准的I²C接口连接到视频处理器或图像传感器,支持高达400千比特/秒的数据速率。驱动器能够以线性或PWM模式控制VCM电流,具有高效率的PWM电流控制功能。

    2. 技术参数


    - 工作电压范围:2.5 V 至 4.8 V
    - 控制方式:I²C 接口控制
    - 最大输出电流:102.3 mA
    - 最大VCM代码:256 mA
    - 切换频率范围:0.5 MHz 至 4 MHz
    - 热关断阈值:140°C
    - 存储温度范围:-55°C 至 150°C
    - 工作温度范围:-40°C 至 85°C

    3. 产品特点和优势


    DRV201具有以下特点和优势:
    - 配置灵活:支持线性模式和PWM模式
    - 高效PWM电流控制:可实现高速自动对焦
    - 先进的机械补偿功能:减少自动对焦时间
    - 内置10位D/A转换器:精确控制VCM电流
    - 保护功能:短路和开路检测,过压保护
    - 小巧封装:6球WCSP封装,适合紧凑设计

    4. 应用案例和使用建议


    DRV201广泛应用于智能手机、数码相机、安全摄像头及网络摄像头等设备中的自动对焦系统。以下是几个典型应用场景:
    - 手机摄像头:通过自动对焦提升拍照质量
    - 数码相机:提高拍摄速度和精度
    - 安全摄像头:快速锁定目标并进行跟踪
    - 网络摄像头:实时清晰画面传输
    使用建议:
    - 确保电源电压在指定范围内,避免电压过高或过低影响性能
    - 在PWM模式下调整切换频率,根据实际应用场景选择最优频率
    - 考虑到热管理,使用时应确保良好的散热措施

    5. 兼容性和支持


    DRV201与其他符合I²C接口标准的电子设备兼容。Texas Instruments提供详尽的技术文档和支持,包括开发工具和软件资源,以便用户更好地理解和使用该设备。

    6. 常见问题与解决方案


    1. 问题:电源电压超出指定范围
    - 解决方法:确保电源电压在2.5 V至4.8 V之间,避免使用不当电压导致损坏。
    2. 问题:自动对焦速度慢
    - 解决方法:检查VCM电流设置和PWM频率,调整至最佳配置。
    3. 问题:系统无法正常启动
    - 解决方法:检查I²C接线和通信协议是否正确,确保没有物理损坏或通信错误。

    7. 总结和推荐


    综上所述,DRV201是一款高度集成且性能优异的音圈电机驱动器,适用于多种摄像头应用。它具备灵活的控制选项、高效电流管理和全面的保护功能。对于需要高性能自动对焦系统的设计师和开发者来说,DRV201是一个极佳的选择。
    推荐:鉴于DRV201在自动对焦领域的卓越表现及其广泛的适用性,我们强烈推荐将其用于各种摄像头模块的设计与生产中。

DRV201YMBR参数

参数
拓扑 半桥
长*宽*高 1.5mm*1.1mm*140μm
通用封装 PICOSTAR-6
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

DRV201YMBR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

DRV201YMBR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 其他稳压器 TEXAS INSTRUMENTS DRV201YMBR DRV201YMBR数据手册

DRV201YMBR封装设计

查看详情并下载
Symbol
Footprint
3D Model
