BQ25708RSNR

产品分类: 电池管理芯片
厂牌: TEXAS INSTRUMENTS
产品描述: 8.128A(Max) 1.024V 3.5V 19.2V 24V SMBus 短路,超温,过压 多元化学 QFN 贴片安装,黏合安装
供应商型号: BQ25708RSNR
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS 电池管理芯片 BQ25708RSNR

BQ25708RSNR概述

    bq25708 ACN SMBus Multi-Chemistry Battery Buck-Boost Charge Controller 技术手册概述

    1. 产品简介


    bq25708 是一款由Texas Instruments设计的同步NVDC电池升降压充电控制器。此控制器专为多种电池化学类型(如Li+、LiFePO4、NiCd、NiMH、铅酸电池)提供高效的充电解决方案。它广泛应用于笔记本电脑、平板电脑、移动设备和工业医疗设备等领域。控制器具有广泛的输入电压范围(3.5V至24V),能够从USB 2.0、USB 3.0、USB 3.1(Type-C)和USBPD等不同的输入源充电。此外,该控制器具备无缝切换升压和降压操作的功能,以确保稳定的系统电压和电流控制。

    2. 技术参数


    - 输入电压范围: 3.5V 至 24V
    - 输出电压精度: ±0.5%
    - 输入/充电电流精度: ±2%
    - 系统功率监测: 输入电流和电池电流监测,IMVP8兼容
    - 处理器过热监控: PROCHOT输出可直接连接到CPU进行功耗控制
    - 开关频率: 可编程,800kHz或1.2MHz

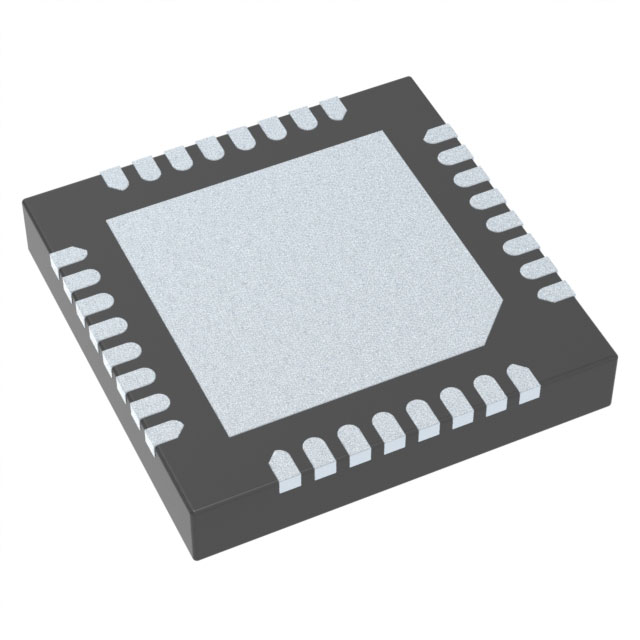

    - 封装: 32针WQFN (4x4 mm)
    - 绝对最大额定值: 电压输入范围:-0.3V 至 30V;温度范围:-40°C 至 155°C
    - 工作条件: 温度范围:-40°C 至 85°C;电压范围:0V 至 24V

    3. 产品特点和优势


    - 多化学电池兼容: 支持锂离子、磷酸铁锂电池、镍镉电池、镍氢电池及铅酸电池等多种电池类型。
    - 灵活配置: 提供硬件引脚和SMBus接口,允许灵活配置输入电流限制、系统配置及状态报告。
    - 高效率: 高达±0.5%的充电电压精度和±2%的输入/充电电流精度,确保充电过程高效稳定。
    - 集成式ADC: 内置ADC用于监测电压、电流和功率,提高系统集成度。
    - 安全特性: 包括热关机、过电压保护和过流保护等功能,保障系统的安全运行。

    4. 应用案例和使用建议


    - 应用案例: 适用于超薄笔记本、平板电脑、医疗设备及便携式设备。典型应用中,当负载功率超过输入电源额定功率时,电池会进入补充模式,防止系统崩溃。
    - 使用建议: 在选择合适的输入电压源和电池类型时,应根据具体应用场景进行评估。例如,在使用大功率负载的应用场景中,可以选择更高容量的电池来避免电压跌落。此外,正确设置电池充电和放电电流限值也是保证设备长期稳定工作的关键。

    5. 兼容性和支持


    - 兼容性: bq25708与各种输入电压源(如USB 2.0、USB 3.0等)高度兼容,可以方便地集成到现有系统中。
    - 支持: Texas Instruments提供了丰富的技术支持文档和开发工具,包括EVM评估板和软件库,帮助用户快速实现产品的设计和调试。

    6. 常见问题与解决方案


    - 问题: 充电器在启动时无法识别输入电压。
    - 解决方案: 检查输入电压范围是否符合产品要求,确保电压在3.5V至24V之间。同时,确认输入电压是否稳定,避免瞬间电压波动导致控制器误判。
    - 问题: 系统无法检测到充电完成信号。
    - 解决方案: 检查CHRGOK引脚是否正常工作,确保与上拉电阻连接正确。另外,检查电池电压是否达到预设阈值,必要时重新配置REG0x15()寄存器。
    - 问题: 设备过热现象频繁发生。
    - 解决方案: 检查散热措施是否有效,增加外部散热装置,如散热片或风扇。同时,优化系统布局,避免热量积聚。如果上述方法仍无法解决问题,考虑更换具有更好散热性能的型号。

    7. 总结和推荐


    bq25708 是一款性能卓越的多化学电池升降压充电控制器,具备出色的效率、准确性和可靠性。它的多功能性和广泛的兼容性使其成为各类电子设备的理想选择。虽然初始成本可能较高,但考虑到其出色的性能和长期稳定性,整体性价比非常高。因此,强烈推荐给需要高效、可靠电池管理方案的应用场合。

BQ25708RSNR参数

参数
电池类型 多元化学
最大工作供电电压 24V
功能 -
故障保护 短路,超温,过压
接口类型 SMBus
输出电流 8.128A(Max)
最小工作供电电压 3.5V
最小输出电压 1.024V
最大输出电压 19.2V
通用封装 QFN
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

BQ25708RSNR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

BQ25708RSNR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 电池管理芯片 TEXAS INSTRUMENTS BQ25708RSNR BQ25708RSNR数据手册

BQ25708RSNR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 20.6618
2000+ ¥ 20.1365
3000+ ¥ 19.6112
库存: 73000
起订量: 1000 增量: 3000
交货地:
最小起订量为:1000
合计: ¥ 20661.8
