首页  >  产品百科  >  LM3224MM-ADJ/NOPB

LM3224MM-ADJ/NOPB

产品分类: DC-DC稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: Boost No 615KHz,1.25MHz Adjustable 1 20V 1.26V 7V 2.7V VSSOP-8 贴片安装,黏合安装
供应商型号: LM3224MM-ADJ/NOPB
供应商: 国内现货
标准整包数: 1

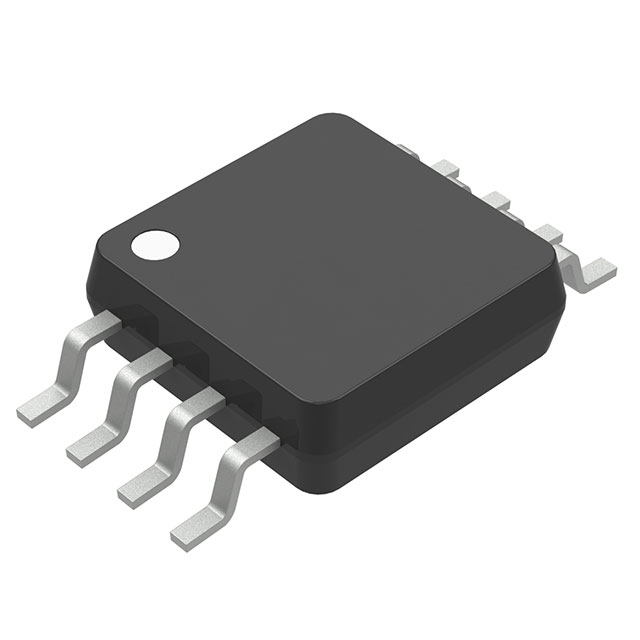

TEXAS INSTRUMENTS DC-DC稳压器 LM3224MM-ADJ/NOPB

LM3224MM-ADJ/NOPB概述

    LM3224 RFB1 技术手册

    产品简介


    LM3224 是一款高性能的升压直流-直流转换器,主要应用于电池或电源输入的升压转换。其内部集成了一个0.15Ω(典型值)2.45A(典型值)的开关,支持两种可选的工作频率:615kHz和1.25MHz。LM3224能够在3.3V的输入电压下,输出多路电压(例如8V、-8V和23V),特别适合用于TFT显示屏的偏置供应,以及高电流白光LED驱动,例如闪光灯应用。LM3224采用8引脚VSSOP封装,提供灵活的应用选择。

    技术参数


    - 工作电压范围:2.7V至7V
    - 工作频率:615kHz或1.25MHz
    - 输出电压:最高可达20V
    - 电流限制:2.45A(典型值)
    - 反馈电压:1.26V
    - 软启动功能:可选
    - 封装:8引脚VSSOP
    - 最大接点温度:150°C
    - 存储温度范围:-65°C 至 +150°C

    产品特点和优势


    - 高效率:LM3224在多种工作条件下能够提供高效率转换,特别是针对电池供电设备。
    - 宽泛的工作频率:允许用户根据具体应用需求选择合适的频率,从而减少噪声并简化滤波。
    - 软启动功能:可控制启动时的涌流,防止因大电流冲击导致的设备损坏。
    - 过温保护:内置热关断电路,当接点温度超过阈值时自动关闭电源开关,以保护设备。
    - 低功耗:在待机模式下功耗极低(小于0.1µA),延长设备电池寿命。

    应用案例和使用建议


    LM3224广泛应用于各种手持设备、便携式应用、手机(如GSM/CDMA)、数码相机及白光LED闪光灯等领域。具体使用时应注意以下几点:
    - 频率选择:根据具体的应用场景选择合适的频率,615kHz适用于较低频段噪声要求的场合,而1.25MHz则适用于需要更高效率的情况。
    - 电感选型:建议根据工作频率选择合适的电感值,对于615kHz应用推荐10µH至15µH,1.25MHz应用推荐4.7µH至10µH。
    - 温度管理:关注环境温度对芯片的影响,特别是在高温环境下要避免持续过载。

    兼容性和支持


    LM3224的8引脚VSSOP封装与其他类似封装的设备具有良好的兼容性,方便替换。德州仪器(TI)提供了全面的技术支持,包括详细的电气特性、设计指南和参考电路图,以帮助用户进行快速设计和调试。

    常见问题与解决方案


    1. 如何设置输出电压?
    - 使用反馈引脚(FB)上的电阻分压器来设定输出电压,输出电压计算公式为 \(V{OUT} = 1.26 \times (1 + \frac{RFB2}{RFB1})\)。

    2. 如何实现软启动功能?
    - 连接外部软启动电容器(CSS)到软启动引脚(SS),并通过设定适当的软启动时间来控制启动过程中的电流。

    3. 遇到过温保护怎么办?
    - 检查工作环境温度,必要时增加散热措施。确保芯片工作温度不超过规定阈值,以避免频繁触发过温保护。

    总结和推荐


    综上所述,LM3224是一款高性能、多功能的升压DC/DC转换器,具备高效率、宽泛的工作频率、过温保护等优势。它适用于多种应用场合,尤其是对高效率和紧凑设计有要求的应用。推荐使用LM3224作为新设计或替换现有电源模块的理想选择,尤其在电池供电设备领域表现出色。

LM3224MM-ADJ/NOPB参数

参数
开关频率 615KHz,1.25MHz
最大输入电压 7V
输出类型 Adjustable
输出数量 1
同步整流器 No
最小输出电压 1.26V
最大输出电压 20V
拓扑 Boost
功能 Step-Up
最小输入电压 2.7V
3.1mm(Max)
3.1mm(Max)
950μm(Max)
通用封装 VSSOP-8
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 散装,卷带包装

LM3224MM-ADJ/NOPB厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

LM3224MM-ADJ/NOPB数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS DC-DC稳压器 TEXAS INSTRUMENTS LM3224MM-ADJ/NOPB LM3224MM-ADJ/NOPB数据手册

LM3224MM-ADJ/NOPB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
20+ ¥ 14.3709
250+ ¥ 12.4521
1000+ ¥ 11.4696
库存: 4465
起订量: 20 增量: 1000
交货地:
最小起订量为:20
合计: ¥ 287.41
