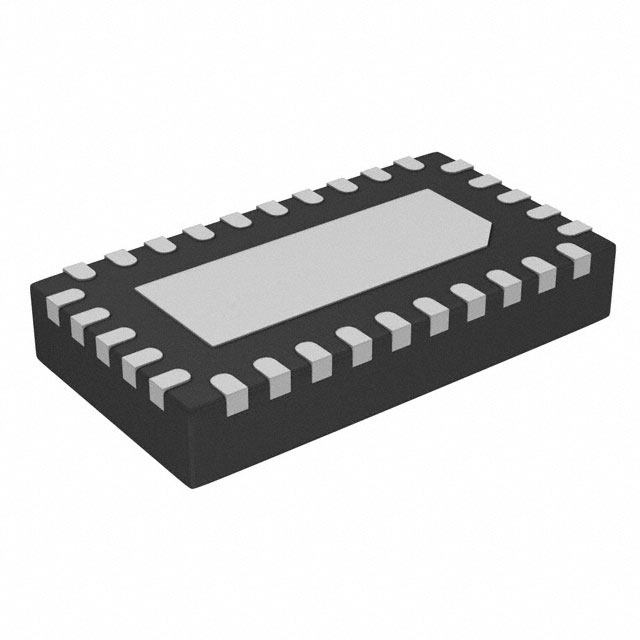

HD3SS3220RNHR

产品分类: 电源管理芯片(PMIC)
厂牌: TEXAS INSTRUMENTS
产品描述: 200μA 3.3V 3.3V,5V USB,Type-C 控制器 WQFN-30 贴片安装,黏合安装
供应商型号: 14M-HD3SS3220RNHR
供应商: 云汉优选
标准整包数: 1
TEXAS INSTRUMENTS 电源管理芯片(PMIC) HD3SS3220RNHR

HD3SS3220RNHR概述

    HD3SS3220 USB Type-C DRP Port Controller with SuperSpeed 2:1 MUX

    1. 产品简介


    HD3SS3220 是一款由德州仪器(Texas Instruments)开发的USB SuperSpeed (SS) 2:1 多路复用器 (MUX),并集成了DRP端口控制器。它适用于需要USB Type-C连接的多种应用,如主机、设备、集线器以及手机、平板电脑和笔记本电脑等移动设备。HD3SS3220能够配置为下行端口 (DFP)、上行端口 (UFP) 或双角色端口 (DRP),因此非常适合需要灵活连接的各类设备。

    2. 技术参数


    HD3SS3220的技术规格如下:
    - 供电电压:
    - VDD5:4.5 V ~ 5.5 V
    - VCC33:3.0 V ~ 3.6 V
    - 电流消耗:
    - 活动模式:0.7 mA ~ 0.9 mA
    - 关闭模式:5 μA
    - 电气特性:
    - 高速信号差分电压:0 VPP ~ 1.8 VPP
    - 高速信号共模电压:0 V ~ 2 V
    - 工作温度范围:
    - 标准型号:0°C ~ 70°C
    - 工业型号:-40°C ~ 85°C
    - 存储温度范围:
    - -65°C ~ 150°C
    - 热阻参数:
    - 结至环境热阻(RθJA):60.9°C/W
    - 结至顶部封装热阻(RθJC(top)):50.4°C/W
    - 结至底板热阻(RθJC(bot)):12.1°C/W

    3. 产品特点和优势


    HD3SS3220具有以下几个独特功能和优势:
    - 兼容性:完全符合USB Type-C™规范,可兼容USB 3.1 Gen 1和Gen 2标准,支持高达10 Gbps的数据传输速度。
    - 电源管理:支持高达15W的电力传输,通过3-A电流广告和检测功能来适应不同的电力需求。
    - 多功能性:支持多种模式配置,包括主机模式(DFP/Source)、设备模式(UFP/Sink)和双角色端口(DRP)。
    - 动态特性:具有出色的动态特性,能够在保持最低信号衰减的同时实现快速切换。

    4. 应用案例和使用建议


    HD3SS3220广泛应用于各种USB设备,包括USB主机、设备、集线器、手机、平板电脑和笔记本电脑等。例如,在一个典型的应用中,HD3SS3220被用作DRP端口控制器来连接USB 3.1设备。在这种情况下,它能够根据连接的设备动态切换角色,从而简化系统的配置。
    使用建议:
    - 确保外部电阻值在规定的范围内,以确保正确检测电流模式和附件连接。
    - 适当地配置ADDR和PORT引脚,以启用I2C控制或GPIO模式。
    - 使用拉高或拉低电阻来准确指示电流模式,确保设备的兼容性和稳定性。

    5. 兼容性和支持


    HD3SS3220与大多数USB Type-C生态系统兼容,并且可以通过I2C接口进行灵活配置。德州仪器提供了丰富的文档和支持资源,包括详细的编程指南、应用示例和常见问题解答。

    6. 常见问题与解决方案


    - 问题:设备无法正常启动。
    - 解决方案:检查供电电压是否在规定范围内,并确认所有必要的外部电阻都已正确连接。

    - 问题:设备通信异常。
    - 解决方案:确认I2C总线电容负载在规定的范围内,并检查是否有足够的上拉电阻。

    7. 总结和推荐


    综上所述,HD3SS3220是一款高度集成的USB Type-C DRP端口控制器,具有出色的性能和广泛的适用性。它的灵活配置和可靠的电源管理使其成为众多应用的理想选择。因此,我强烈推荐使用HD3SS3220来满足您的USB Type-C连接需求。

HD3SS3220RNHR参数

参数
最大工作供电电压 3.3V,5V
最小工作供电电压 3.3V
工作电源电流 200μA
最大输出电压 -
最小输出电压 -
应用场景 USB,Type-C 控制器
4.6mm(Max)
2.6mm(Max)
750μm(Max)
通用封装 WQFN-30
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

HD3SS3220RNHR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

HD3SS3220RNHR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 电源管理芯片(PMIC) TEXAS INSTRUMENTS HD3SS3220RNHR HD3SS3220RNHR数据手册

HD3SS3220RNHR封装设计

查看详情并下载
Symbol
Footprint
3D Model
