LM385BLPR-1-2

产品分类: 电压基准芯片
厂牌: TEXAS INSTRUMENTS
产品描述: Texas Instruments 电压基准芯片, 1.235V, TO-92封装, ±1.0 %精确度, 通孔安装, 3引脚
供应商型号: LM385BLPR-1-2
供应商: 云汉优选
标准整包数: 1

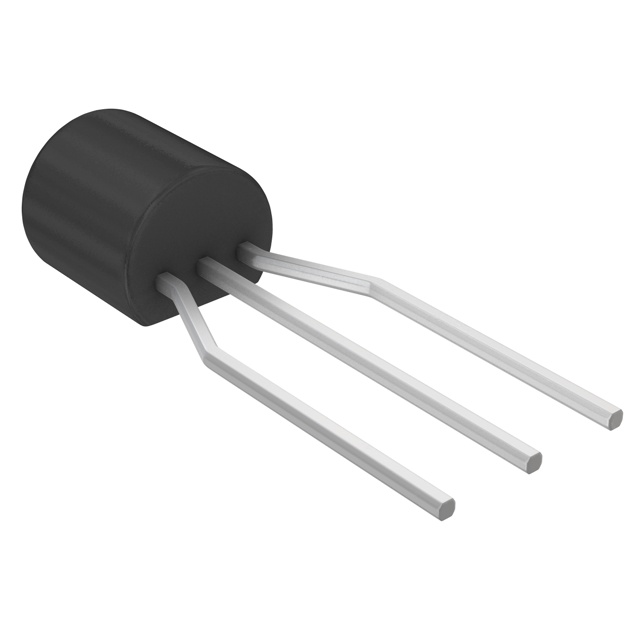

TEXAS INSTRUMENTS 电压基准芯片 LM385BLPR-1-2

LM385BLPR-1-2概述


    产品简介


    产品类型: 微功耗两引脚带隙电压参考(Micropower Voltage References)
    主要功能:
    - 操作电流范围为10μA到20mA,适用于微功耗电路。
    - 具有极低的动态阻抗和良好的温度稳定性。
    - 内置调整功能提供紧致的电压容差。
    - 带隙参考具有低噪声和长期稳定性。
    - 适合于便携式测量仪表、测试仪器、电池供电系统等应用场景。
    应用领域:
    - 便携式测量仪表
    - 便携式测试仪器
    - 电池供电系统
    - 现场仪表
    - 面板表

    技术参数


    | 参数名称 | 描述 |

    | 操作电流范围 | 10 μA 到 20 mA |
    | 电压容差 | 1% 和 2% |
    | 参考阻抗 | 1Ω MAX(在25℃时), 1.5Ω MAX(全温范围内) |
    | 工作温度范围 | -40°C 到 85°C(LM285-1.2),0°C 到 70°C(LM385-1.2, LM385B-1.2) |
    | 反向电流(最大) | 30 mA |
    | 正向电流(最大) | 10 mA |
    | 存储温度范围 | -65°C 到 150°C |

    产品特点和优势


    特点:
    - 极低的动态阻抗和高温度稳定性。
    - 宽工作电流范围允许用于多种不同应用场景。
    - 优异的长期稳定性和低噪声。
    - 独特的带隙设计,具有良好的负载电容承受能力。
    - 内置调校功能,可实现更紧致的电压容差。
    优势:
    - 在便携式仪表、测试仪器等领域中提供了稳定的电压参考,延长了电池寿命。
    - 极低的功耗使得这些器件在微功耗电路中表现出色。
    - 具有优秀的调节性能,可以在广泛的工作温度范围内提供稳定的输出电压。

    应用案例和使用建议


    应用场景示例:
    - 便携式测量仪表: 如万用表、示波器等。
    - 便携式测试仪器: 用于精密测试环境。
    - 电池供电系统: 例如手持设备、医疗设备等。
    使用建议:
    - 在设计中应注意确保电流源能够提供超过最小规定电流(IZ,min)以确保稳定工作。
    - 使用低ESR陶瓷电容(如0.1μF)连接在阴极端点,以减少参考噪声。
    - 注意电路布局,将外部组件放置在尽可能靠近器件的位置,避免寄生误差。

    兼容性和支持


    - 这些器件可以替代工业标准的LM285-1.2和LM385-1.2,具备相似的引脚配置和功能。
    - 提供详细的文档和软件工具支持,确保开发过程顺利进行。
    - 客户可以访问官方网站获取最新的技术支持、样本购买、技术文档和工具软件。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 反向电流过大 | 检查电路布局和电流源设计,确保符合规范。 |
    | 输出电压不稳定 | 调整外部补偿电容值,确保内部频率补偿稳定。 |
    | 稳定性受温度影响较大 | 使用更宽的温度范围进行测试,确保在指定温度范围内工作。 |
    | 外部组件距离器件过远 | 重新布线,缩短外部组件与器件之间的距离,以减小寄生效应。 |

    总结和推荐


    综合评估:
    - 这些器件具有优异的稳定性、较低的功耗和广泛的温度适应性。
    - 它们适用于便携式设备和电池供电系统,特别是在对功率要求严格的环境中表现优秀。
    - 强烈推荐在需要微功耗电压参考的应用场景中使用这些器件。
    综上所述,LM285-1.2, LM385-1.2, 和 LM385B-1.2系列微功耗电压参考器件因其出色的性能和广泛的应用领域而值得推荐。无论是在便携式设备还是在需要稳定电压参考的应用场合,这些器件都能够提供可靠的表现。

LM385BLPR-1-2参数

参数
精度 ±1%
输出类型 Fixed
噪声 - 10Hz 至 10KHz 60µVrms
噪声 - 0.1Hz 至 10Hz -
温度系数 20ppm/℃
最大输出电压 1.235V
最大串联VREF—输入电压 -
工作电源电流 -
电流 - 阴极 15μA
输出电流 20mA
最小输出电压 1.235V
长*宽*高 4.83mm*3.43mm*3.68mm
通用封装 TO-92-3
安装方式 通孔安装,黏合安装
零件状态 在售
包装方式 散装,卷带包装

LM385BLPR-1-2厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

LM385BLPR-1-2数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 电压基准芯片 TEXAS INSTRUMENTS LM385BLPR-1-2 LM385BLPR-1-2数据手册

LM385BLPR-1-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
