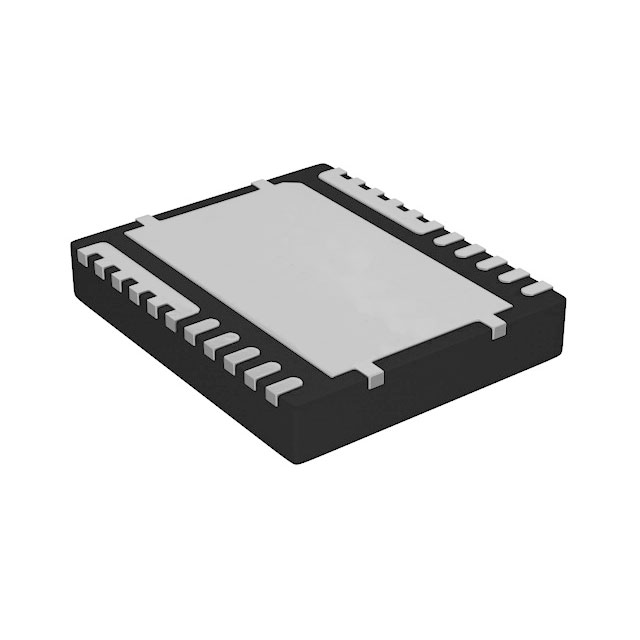

CSD95472Q5MCT

产品分类: 其他驱动器
厂牌: TEXAS INSTRUMENTS
产品描述: 1 SON 贴片安装,黏合安装
供应商型号: CSD95472Q5MCT
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS 其他驱动器 CSD95472Q5MCT

CSD95472Q5MCT概述


    产品简介


    CSD95472Q5MC同步降压NexFET智能功率级
    CSD95472Q5MC是一种高度优化的设计,适用于高功率密度的同步降压转换器。该产品集成了驱动IC和功率MOSFET,用于完成功率级开关功能。通过将驱动器IC和MOSFET集成在一个紧凑的5mm x 6mm封装中,该器件提供了一种高效、高电流、高速开关能力的解决方案。它还集成了精确的电流感应和温度感应功能,简化系统设计并提高精度。此外,PCB布局经过优化,以减少设计时间并简化整个系统设计的完成。

    技术参数


    - 最大连续输出电流:60A(条件:VIN = 12V,VDD = 5V,VOUT = 1.2V,fSW = 500kHz,LOUT = 0.225µH)
    - 系统效率:在1.2V / 30A条件下高达94.4%
    - 功率损耗:在30A条件下仅为2.3W
    - 工作频率:最高可达1.25MHz
    - 二极管仿真模式:可通过FCCM启用
    - 温度补偿双向电流感应
    - 模拟温度输出:600mV在0°C时
    - 保护功能:包括高压侧短路、过流和过温保护
    - 兼容性:支持3.3V和5V PWM信号
    - 集成式自举二极管
    - 高密度封装:SON 5 x 6 mm
    - 优化死区时间:用于防击穿保护
    - 低热阻:RθJC(top)为5°C/W,RθJB为1.5°C/W
    - 工作温度范围:-40°C至125°C

    产品特点和优势


    - 高连续输出电流:60A的连续电流输出能力使其适用于高电流需求的应用。
    - 高效率:在1.2V / 30A条件下,系统的效率高达94.4%,同时保持较低的功率损耗。
    - 高频率操作:最高工作频率达到1.25MHz,支持高频应用。
    - 温度补偿功能:集成温度补偿双向电流感应,确保在不同温度下的准确度。
    - 易于集成:一体化设计简化系统设计和布线复杂度,加快开发周期。
    - 增强可靠性:多重保护机制,包括高压侧短路、过流和过温保护,确保长期运行稳定性。

    应用案例和使用建议


    应用案例
    - 多相同步降压转换器:适用于高频和高电流低占空比应用,例如数据中心和服务器电源供应系统。
    - POL DC-DC转换器:可用于内存和图形卡供电系统,满足小尺寸和高性能的要求。
    - 便携式设备:可用于需要高效能、高密度电源管理的便携式电子产品。
    使用建议
    - 电路板设计:由于器件体积小且引脚较多,建议使用优化的PCB布局和地平面设计来确保散热和电磁兼容性。
    - 温度监控:在实际应用中,应定期检查温度输出,以确保系统在安全范围内工作。当温度过高时,应采取措施降低功耗或增加冷却措施。
    - 电流监测:通过监控IOUT和REFIN,可以及时发现异常情况,如过载或短路。确保系统稳定可靠运行。

    兼容性和支持


    - 兼容性:CSD95472Q5MC支持3.3V和5V PWM信号,便于与多种控制器和处理器配套使用。
    - 制造商支持:德州仪器提供详尽的技术文档、社区资源和设计工具,帮助客户进行开发和调试。

    常见问题与解决方案


    - 问题:器件无法正常启动
    - 解决方案:检查ENABLE引脚是否正确设置,确保VDD电压在额定范围内(4.5V到5.5V)。
    - 问题:温度过高导致关闭
    - 解决方案:检查散热设计是否足够,并确认系统是否处于过载状态。可以调整PWM信号的占空比,减小工作电流,降低功耗。
    - 问题:电流检测不准确
    - 解决方案:确保电流感应线路没有受到干扰,并适当调整REFIN参考电压,提高精度。

    总结和推荐


    综合评估
    CSD95472Q5MC是一款专为高功率密度同步降压转换器设计的智能功率级器件。它凭借其出色的性能指标、丰富的保护功能和卓越的集成度,成为多相降压应用的理想选择。其高电流输出能力和高效率使得它特别适合应用于数据中心、服务器电源和高性能便携设备等领域。德州仪器提供的详尽文档和强大技术支持进一步提升了用户的开发体验。
    推荐使用
    强烈推荐CSD95472Q5MC应用于需要高电流、高效率和高频率操作的电源管理系统。无论是在数据中心、服务器还是其他高功率密度应用场合,该器件都将是理想的选择。

CSD95472Q5MCT参数

参数
驱动数量 1
拓扑 -
通用封装 SON
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 散装,卷带包装
