LP3907QTL-VXSS/NOPB

产品分类: 其他稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: Step-Down (Buck) Synchronous (2),Linear (LDO) (2) USMD-25 贴片安装,黏合安装
供应商型号: LP3907QTL-VXSS/NOPB
供应商: 国内现货
标准整包数: 1000

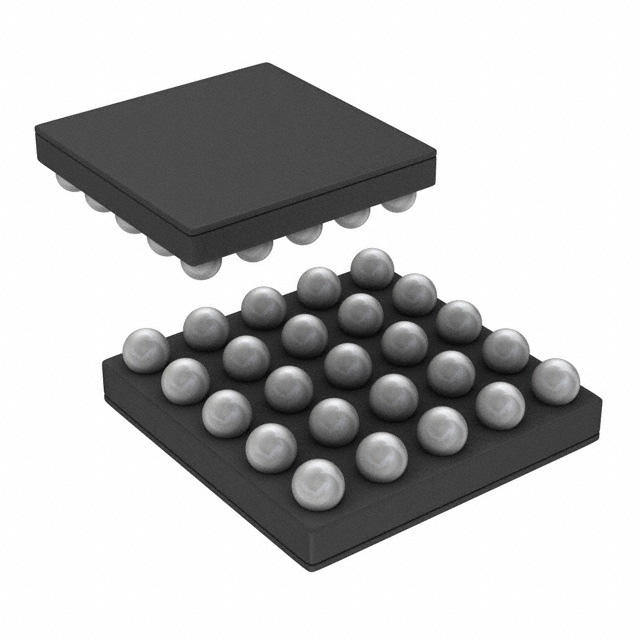

TEXAS INSTRUMENTS 其他稳压器 LP3907QTL-VXSS/NOPB

LP3907QTL-VXSS/NOPB概述


    产品简介


    LP3907 是一款高度集成的多功能可编程电源管理单元(PMU),适用于低功耗FPGA、微处理器和DSP等设备。该器件集成了两个高效率的1A和600mA降压转换器(Buck)及两个300mA低压差线性稳压器(LDO),并具有I²C接口,允许主机控制器访问内部控制寄存器。LP3907 支持动态电压缩放(DVS)、软启动和自动模式切换等功能,适用于各种需要精细电源管理的应用场景。

    技术参数


    - 输入电压范围: 2.8V 至 5.5V
    - Buck1 输出电压范围: 0.8V 至 2V @ 1A
    - Buck2 输出电压范围: 1V 至 3.5V @ 600mA
    - Buck 转换效率: 最高达 96%
    - PWM 工作频率: 2.1MHz
    - 输出电压精度: ±3%
    - LDO 输出电流: 300mA
    - LDO 滴落电压: 30mV(典型值)
    - ESD 保护: HBM ±2000V, CDM ±750V
    - 工作温度范围: -40°C 至 125°C
    - 封装: 24引脚WQFN (4.00mm x 4.00mm) 或 25引脚DSBGA (2.49mm x 2.49mm)

    产品特点和优势


    1. 双降压转换器:支持高效率的降压转换,最高可达96%,并且可通过PWM至PFM的自动模式切换在轻负载下保持高效率。
    2. 高精度输出电压:输出电压精度为±3%,确保稳定的电源供应。
    3. 动态电压缩放(DVS):支持动态调整电压,适用于高性能处理器。
    4. 软启动功能:减少电源瞬态效应,提高系统稳定性。
    5. I²C接口:便于通过I²C总线进行独立控制,灵活方便。
    6. 热过载保护:具备过温保护机制,保证长时间稳定运行。

    应用案例和使用建议


    LP3907 可广泛应用于多种设备,如FPGA、DSP核心供电、外设I/O供电、助听器、电子测量设备等。以下是一些应用建议:
    - 低功耗设计:选择适当的输入电压和输出电压配置,以满足系统需求。
    - 温度监控:由于具有热过载保护功能,建议定期检查系统的散热情况。
    - 精确校准:使用外部电源上电复位功能确保电源在开启时达到预期状态。

    兼容性和支持


    LP3907 具有广泛的兼容性,可以与多种电子元器件和设备配合使用。厂商提供了详尽的技术支持文档和在线社区资源,帮助用户快速解决问题。此外,还可通过 WEBENCH® Power Designer 设计工具进行定制化设计,提供额外的支持。

    常见问题与解决方案


    1. Q: 系统无法正常启动。
    - A: 检查电源电压是否在2.8V至5.5V范围内,确保所有必要的电源都已正确连接。

    2. Q: LDO输出电压不准确。
    - A: 校准外部参考电压,或者检查是否有过多的负载。
    3. Q: 热过载保护触发。
    - A: 优化散热设计,或者降低系统负载。

    总结和推荐


    LP3907是一款高度集成且功能强大的电源管理芯片,适用于各类需要精密电源管理的应用。其高效能、精准度和稳定性使其成为众多高端电子设备的理想选择。强烈推荐使用LP3907,尤其对于那些需要高级电源管理和精确电压控制的场合。

LP3907QTL-VXSS/NOPB参数

参数
拓扑 Step-Down (Buck) Synchronous (2),Linear (LDO) (2)
2.52mm(Max)
2.52mm(Max)
410μm(Max)
通用封装 USMD-25
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

LP3907QTL-VXSS/NOPB厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

LP3907QTL-VXSS/NOPB数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 其他稳压器 TEXAS INSTRUMENTS LP3907QTL-VXSS/NOPB LP3907QTL-VXSS/NOPB数据手册

LP3907QTL-VXSS/NOPB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 14.6674
2000+ ¥ 14.2945
3000+ ¥ 13.9216
库存: 3000
起订量: 1000 增量: 250
交货地:
最小起订量为:1000
合计: ¥ 14667.4
